Rändelmuttern mit Gewindeeinsatz für HVAC-Systeme

Rändelmuttern mit Gewindeeinsatz für HVAC-Systeme – Zuverlässige Befestigungslösungen für Heizungs-, Lüftungs- und Klimaanlagen

Moderne HVAC-Systeme (Heizung, Lüftung und Klimaanlage) erfordern zuverlässige Befestigungslösungen, um strukturelle Integrität, Vibrationsfestigkeit und langfristige Betriebsstabilität sicherzustellen. Viele HVAC-Komponenten verwenden Kunststoffgehäuse und technische Polymerteile, um das Gewicht zu reduzieren, die Korrosionsbeständigkeit zu verbessern und die Herstellung zu vereinfachen.

Kunststoffmaterialien allein können jedoch keine haltbaren Innengewinde liefern, die wiederholter Montage, Vibrationen und Temperaturschwankungen standhalten.Rändeleinsatzmuttern mit Gewinde,Insbesondere spritzgegossene Gewindeeinsätze bieten eine zuverlässige Lösung, indem sie starke Metallinnengewinde erzeugen, die in Kunststoffkomponenten eingebettet sind.

Durch ihre spezielle Rändelstruktur und den integrierten Formprozess liefern diese Einsätze hervorragende Ergebnissehochfeste Verbindungen, vereinfachte Montage und verbesserte Systemhaltbarkeit in HVAC-Geräten.

Technische Kernmerkmale und Vorteile

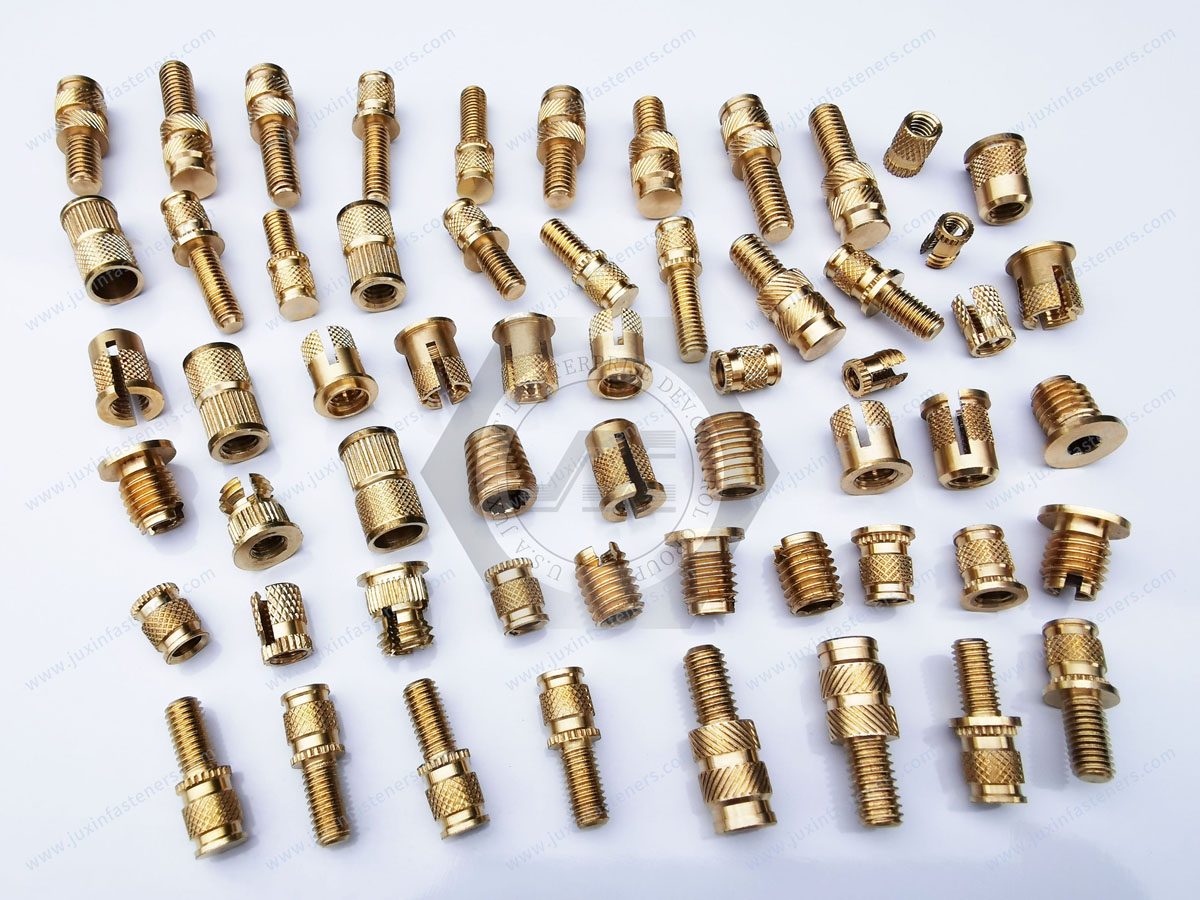

Rändelmuttern mit Gewindeeinsatz, die in HVAC-Systemen verwendet werden, werden typischerweise aus hergestelltMessing (C3604, H59), Edelstahl (SUS303) oder Kohlenstoffstahl.Ihre Außenflächen weisen präzise Rändelmuster auf, darunter:

Gerade Rändelung

Kreuz- oder Rautenmuster

Rändelung im Fischgrätenmuster

Muster im Chevron-Stil

Diese gerändelten Strukturen ermöglichen es dem Einsatz, eine starke mechanische Verbindung mit Kunststoffmaterialien zu bilden und so ein Drehen oder Herausziehen unter Betriebslasten zu verhindern.

Hochfeste Klebeleistung

Gewindeeinsatzmuttern können durch verschiedene Montagemethoden in Kunststoffteile integriert werden, wie zum Beispiel:

Voreinbetten im Spritzgussverfahren

Hot-Melt-Einbringung

Ultraschalleinbettung

Diese Prozesse ermöglichen eine feste Integration des Einsatzes in das Kunststoffgehäuse und bieten eine hohe Beständigkeit gegen:

Zugbelastungen

Drehmomentkräfte

Vibrationen der Ausrüstung

Eine solche Leistung ist für HVAC-Geräte, die ständig unter Druck betrieben werden, von entscheidender Bedeutungmechanische Beanspruchung und Luftstromvibrationen.

Design dünnwandiger Kunststoffkomponenten

Viele gerändelte Einsätze verfügen über progressive Außendurchmesser und abgerundete Führungsköpfe, die die Spannungskonzentration während der Installation reduzieren. Dadurch können Hersteller dünnere Kunststoffgehäuse konstruieren, ohne dass das Risiko von Rissen oder Verformungen besteht.

Das Ergebnis ist:

Reduzierter Materialverbrauch

Geringeres Bauteilgewicht

Verbesserte Geräteeffizienz

Vereinfachte Montage und Produktionseffizienz

Als vorgefertigte Komponenten können Gewindeeinlegemuttern direkt während des Kunststoffformprozesses eingebaut werden. Dadurch entfallen zusätzliche Vorgänge wie:

Schweißen

Fesselnd

Manuelle Befestigungsschritte

Durch die Integration des Einsatzes in den Formprozess erreichen Hersteller:

Höhere Montageeffizienz

Verbesserte Produktionskonsistenz

Niedrigere Gesamtherstellungskosten

Hervorragende Anpassungsfähigkeit an die Umwelt

Metallmaterialien wie Messing und Edelstahl bieten eine hervorragende Beständigkeit gegen Korrosion, Feuchtigkeit und Temperaturschwankungen und eignen sich daher gut für HVAC-Geräte, die in verschiedenen Umgebungen betrieben werden.

Darüber hinaus bieten Messingeinsätze eine gute thermische und elektrische Leitfähigkeit und unterstützen Anwendungen, die Erdung oder thermische Stabilität erfordern.

Typische Anwendungen in HVAC-Geräten

Rändelmuttern mit Gewindeeinsatz werden häufig in Kunststoffkomponenten von HVAC-Systemen verwendet, wo dauerhafte Gewindeverbindungen erforderlich sind.

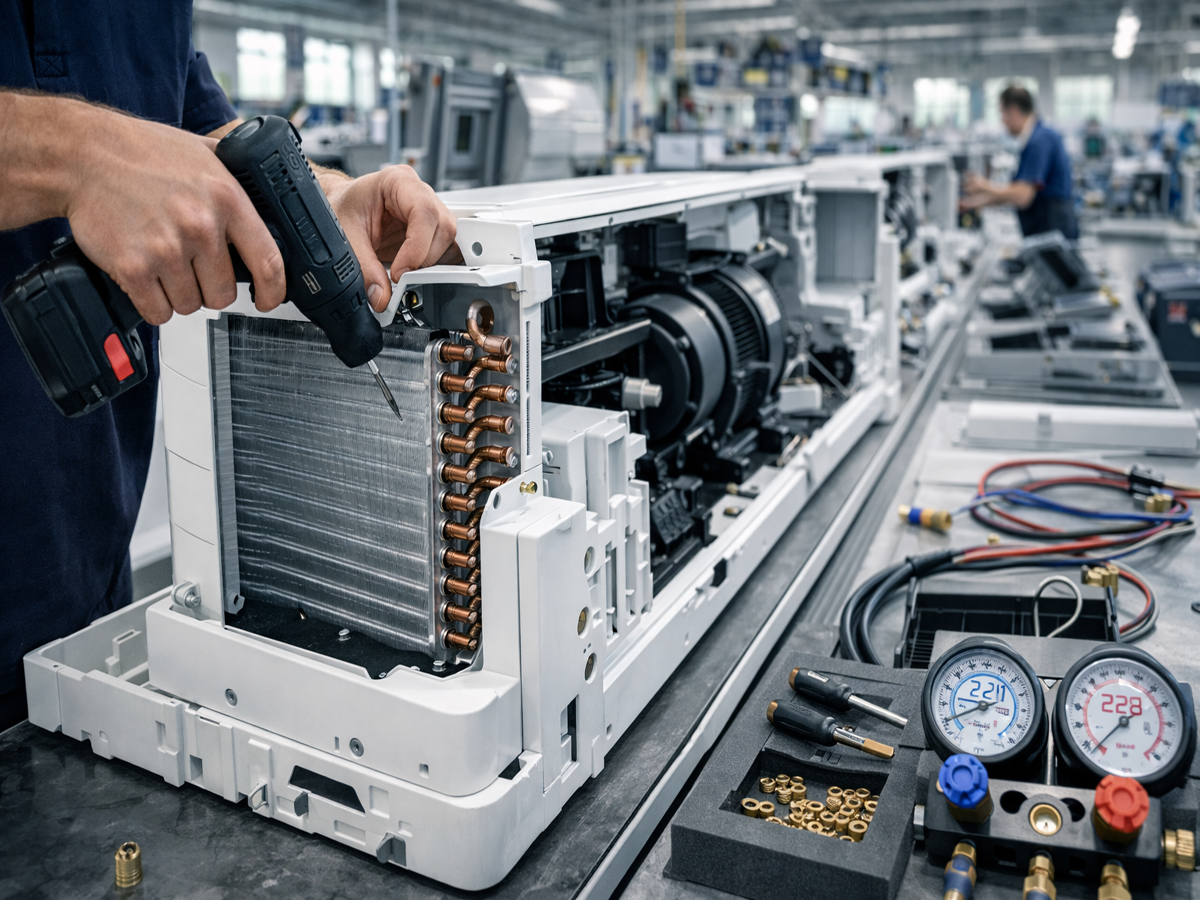

Gerätegehäuse und Plattenbefestigung

Kunststoffgehäuse, die in Lüftereinheiten, Schalttafeln, Filterabdeckungen und Gerätegehäusen eingesetzt werden, erfordern zuverlässige Befestigungspunkte. Gewindeeinsätze sorgen für sichere Innengewinde, die auch bei Vibrationen und Temperaturschwankungen stabil bleiben.

Installation interner Komponenten

In vielen HVAC-Systemen erfordern Kunststoffbauteile wie Luftkanäle, Leitbleche und Sensorhalterungen starke Gewindeverbindungen, um Motoren, Sensoren, Ventile oder andere Metallkomponenten zu installieren.

Eingebettete Gewindeeinsatzmuttern bieten dauerhafte Befestigungspunkte, die die Stabilität während des Langzeitbetriebs gewährleisten.

Rohr- und Ventilverbindungen

Bestimmte HVAC-Baugruppen enthalten Rohrverbindungen oder Ventilgehäuse aus Kunststoff, bei denen Metallgewindeverbindungen erforderlich sind. Einsteckmuttern ermöglichen sichere Verbindungen zwischen Kunststoffbauteilen und Metallrohrsystemen und sorgen so für zuverlässige Abdichtung und strukturelle Festigkeit.

Leichte Montagestrukturen

Gewindeeinsatzmuttern können auch in Kunststoffhalterungen, Hebehalterungen und Rohrhalterungskomponenten verwendet werden und kombinieren die leichten Vorteile von Kunststoffstrukturen mit der Festigkeit von Metallgewinden.

Wichtige Überlegungen zur Auswahl von HVAC-Befestigungselementen

Bei der Auswahl von Gewindemuttern für HVAC-Systemanwendungen sollten mehrere Faktoren berücksichtigt werden.

Materialauswahl

Das Material sollte den Umgebungsbedingungen wie Luftfeuchtigkeit, Korrosionseinwirkung oder Temperatur entsprechen.

Zu den typischen Optionen gehören:

Messingeinsätze – ausgezeichnete thermische und elektrische Leitfähigkeit

Edelstahleinsätze – hervorragende Korrosionsbeständigkeit

Verzinkte Einsätze aus Kohlenstoffstahl – kostengünstig für Standardanwendungen

Gewindestandards

Die Gewindespezifikationen müssen mit den in der HVAC-Baugruppe verwendeten Befestigungselementen übereinstimmen.

Zu den gängigen Optionen gehören:

Metrische Gewinde (M3, M4, M6 usw.)；Zollgewinde (#6-32.#8-32,1/4-20,5/16-18UNC,1/2-13UNC)

Einheitliche Zollgewinde

In manchen Anwendungen werden Blindlocheinsätze bevorzugt, um zu verhindern, dass beim Spritzgießen Kunststoff in das Gewinde eindringt.

Kompatibilität der Installationsmethode

Unterschiedliche Kunststoffmaterialien und Bauteildesigns erfordern entsprechende Montageprozesse:

Hot-Melt-Einbringung– geeignet für Thermoplaste wie ABS und PC

Ultraschalleinbettung– ideal für Präzisionsbauteile und lokale Erwärmung

Voreinbetten im Spritzgussverfahren– bietet die stärkste Verbindung für die Massenproduktion

Leistungstests

Für kritische HVAC-Komponenten sind mechanische Tests erforderlich, z. B. die Überprüfung von tDrehmomentwiderstand und Auszugsfestigkeit,Es sollte durchgeführt werden, um sicherzustellen, dass die Verbindung den langfristigen Betriebslastanforderungen entspricht.

Zukünftige Trends bei HVAC-Befestigungslösungen

Mit fortschreitender HVAC-Technologiehöhere Energieeffizienz, intelligente Steuerungssysteme und Leichtbaukonstruktionen,Die Nachfrage nach zuverlässigen Befestigungslösungen steigt weiter.

Rändeleinsatzmuttern mit Gewinde unterstützen diese Branchentrends durch:

 Reduzierung der Anzahl externer Befestigungselemente

Verbesserung der Montageeffizienz

Verbesserung der strukturellen Zuverlässigkeit von Kunststoffkomponenten

Senkung des Gesamtgewichts des Systems

Innovationen wie hochkarätige, rutschfeste Rändelkonstruktionen verbessern die Installationsleistung in engen Räumen oder bei Anwendungen, bei denen herkömmliche Befestigungswerkzeuge schwierig zu verwenden sind, weiter.

Abschluss

Gewindegerändelte Einsatzmuttern bieten eine effiziente und langlebige Befestigungslösung für Kunststoffkomponenten in HVAC-Systemen. Durch ihre präzise Rändelstruktur, optimierte Materialauswahl und Kompatibilität mit modernen Formverfahren ermöglichen diese Einsätze Herstellern Folgendes:

Hochfeste Innengewindeverbindungen

Verbesserte Vibrationsfestigkeit

Vereinfachte Montageprozesse

Leichte und kosteneffiziente Systemdesigns

Da sich HVAC-Geräte ständig weiterentwickeln, bleiben Lösungen mit eingebetteten Gewindeeinsätzen eine Schlüsseltechnologie fürzuverlässige und effiziente Befestigung in modernen Heizungs-, Lüftungs- und Klimaanlagen.

Für technische Unterstützung, kundenspezifische Einsatzdesigns oder Musteranfragen wenden Sie sich an Juxin Fasteners für professionelle Gewindeeinsatzlösungen für HVAC-Geräte.
