Rändelmuttern mit Gewindeeinsatz für die Herstellung von Elektrofahrzeugen

Rändelmuttern mit Gewindeeinsatz für die Herstellung von Elektrofahrzeugen – Zuverlässige Befestigungslösungen für Elektrofahrzeugsysteme

Die rasante Entwicklung derElektrofahrzeugindustrie (EV).hat die Nachfrage nach Leichtbaustrukturen, hochpräzisen Bauteilen und zuverlässigen Befestigungstechnologien deutlich erhöht. Die moderne Herstellung von Elektrofahrzeugen integriert zahlreichetechnische Kunststoffe, Verbundwerkstoffe und leichte Strukturteileum das Fahrzeuggewicht zu reduzieren und die Energieeffizienz zu verbessern.

Kunststoffkomponenten allein können jedoch keine langlebigen Innengewinde liefern, die hohen Montagedrehmomenten, Vibrationen und wiederholten Wartungsarbeiten standhalten.Rändelmuttern mit Gewindeeinsatzbieten durch Formgebung eine effektive Lösunghochfeste Metallgewindeverbindungen, die direkt in Kunststoffbauteile eingebettet sind.

Durch präzise gerändelte Oberflächen und optimierte Einbettprozesse bieten diese EinsätzeZuverlässige Befestigungspunkte, verbesserte Montageeffizienz und verbesserte strukturelle Haltbarkeitfür kritische EV-Komponenten.

Hauptfunktionen von Rändelmuttern mit Gewindeeinsatz in Elektrofahrzeugen

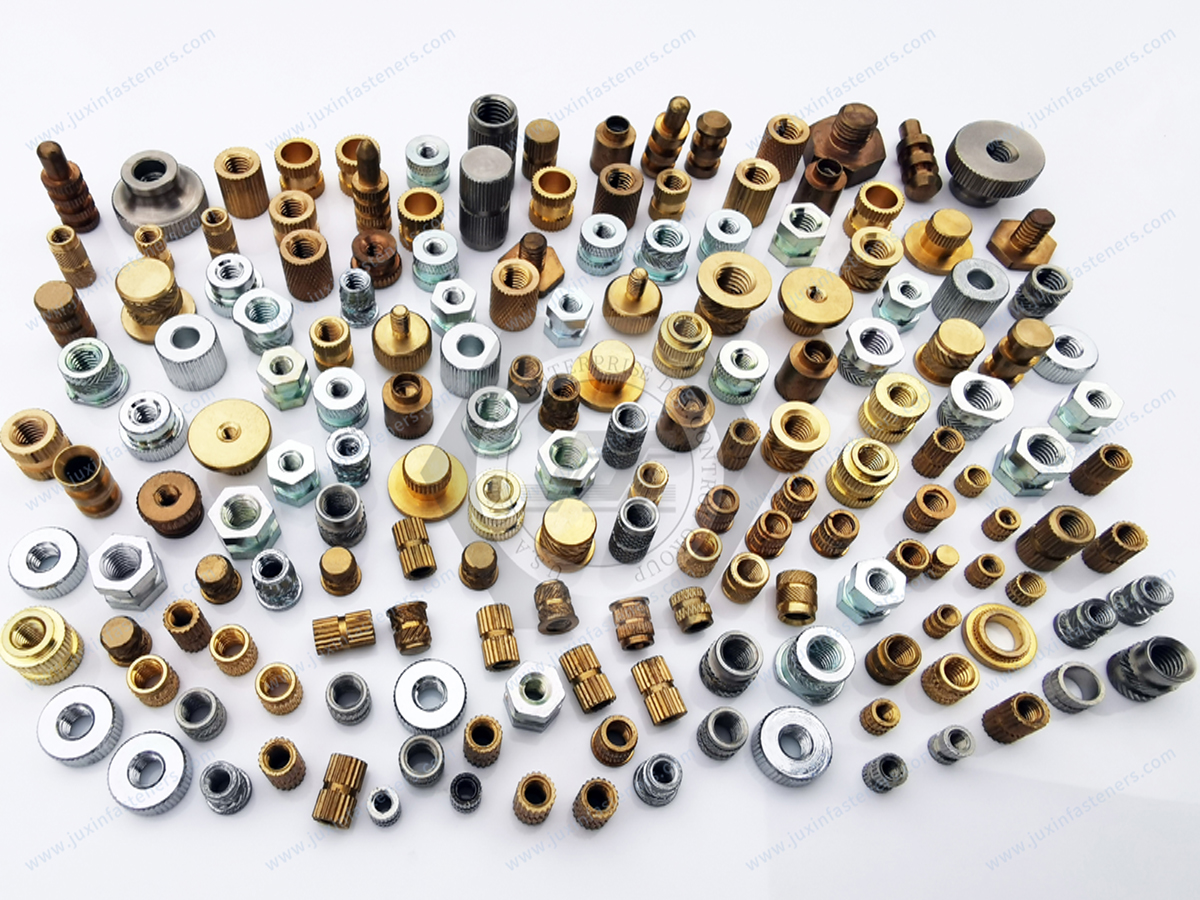

Gewindeeinsatzmuttern – auch bekannt alsGewindeeinsätze oder voreingelassene Muttern– werden häufig in Kunststoffkomponenten von Elektrofahrzeugen verwendet, um langlebige und wiederverwendbare Innengewinde bereitzustellen.

Zu ihren Hauptfunktionen gehören:

Erstellen hochfester Innengewinde

Technische Kunststoffe, die in EV-Komponenten verwendet werden, können die Gewindeintegrität bei wiederholter Montage nicht aufrechterhalten. Eingebettete Metalleinsätze sorgen für langlebige Gewinde, die langfristigen mechanischen Belastungen standhalten.

Verbesserung der strukturellen Zuverlässigkeit

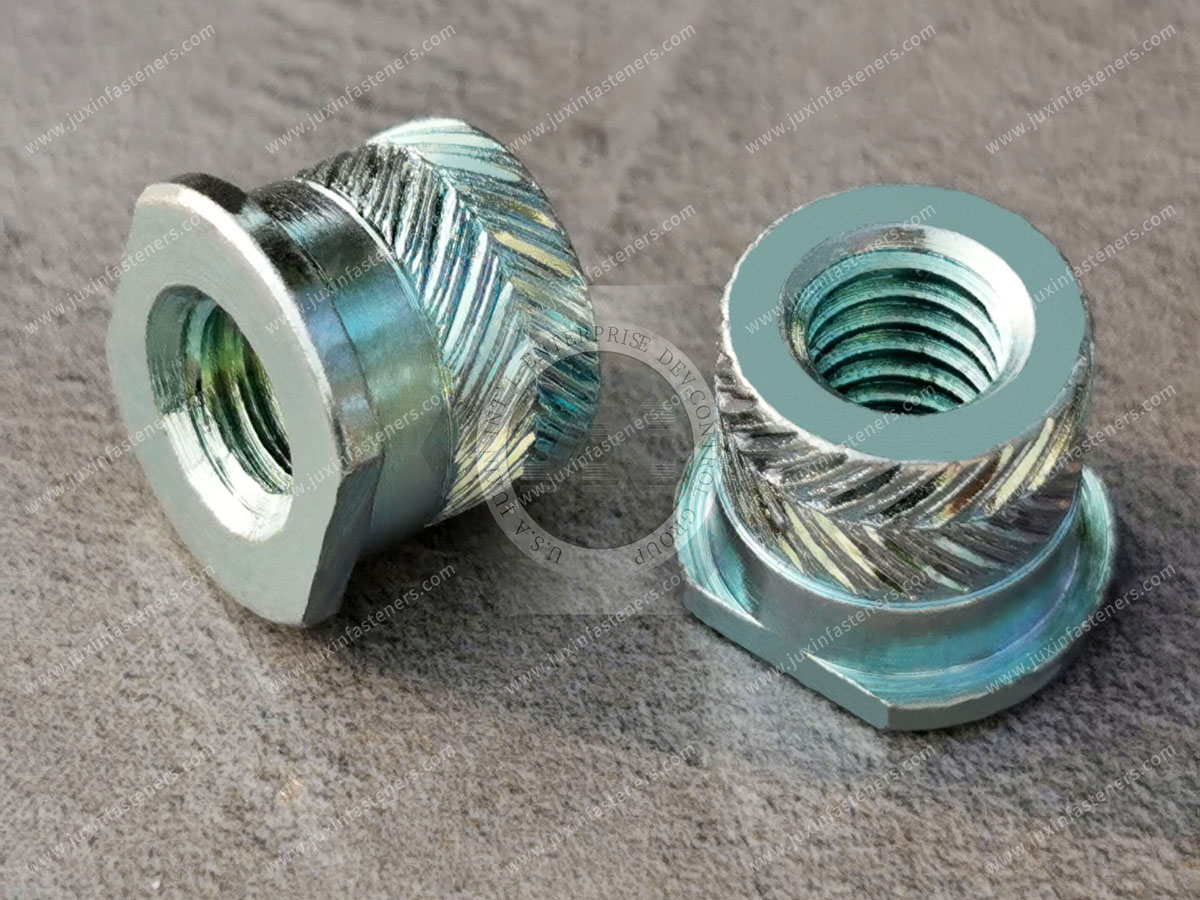

Die äußere gerändelte Struktur – wie zgerade Rändelung, Rautenrändelung oder Fischgrätenmuster– Bildet eine starke mechanische Verriegelung mit Kunststoffmaterialien und verhindert so ein Drehen oder Herausziehen.

Unterstützung des Leichtbaus von Fahrzeugen

Ersetzen traditioneller Metallbefestigungsstrukturen durchKunststoffteile verstärkt durch EinlegemutternReduziert das Gesamtgewicht des Fahrzeugs erheblich und behält gleichzeitig die mechanische Festigkeit bei.

Steigerung der Montageeffizienz

Gewindeeinsätze ermöglichen eine automatisierte Installation während des Spritzgießens oder der Nachbearbeitung und verbessern so die Produktionseffizienz und -konsistenz.

Hauptanwendungsbereiche in der Elektrofahrzeugfertigung

Rändelmuttern mit Gewinde spielen in mehreren Systemen von Elektrofahrzeugen eine entscheidende Rolle.

Power-Batteriesysteme

In Batteriepaketen für Elektrofahrzeuge erfordern zahlreiche Kunststoff- oder Verbundteile zuverlässige Schraubverbindungen. Einsteckmuttern werden üblicherweise eingebettet in:

• Gehäuse für Akkupacks

• Batteriemodulhalterungen

• Schutzhüllen

• Strukturelle Kunststoffrahmen

Diese Einsätze bieten starke Gewindebefestigungspunkte für die Montage von Batteriemodulen und ermöglichen eine einfache Wartung oder einen einfachen Austausch.

Materialien wie zumweltfreundliches Messing (C3604)oderEdelstahlwerden häufig verwendet, um Korrosionsbeständigkeit und die Einhaltung von Automobilsicherheitsstandards sicherzustellen.

Elektromotoren und elektronische Steuerungssysteme

Gewindeeinsätze werden häufig in Kunststoffstrukturen verwendet in:

• Motorgehäuse

• Endkappen

• IGBT-Modulgehäuse

• Gehäuse für Leistungselektronik

Diese Komponenten erfordernMetall-Kunststoff-Verbundverbindungendie mechanische Festigkeit mit thermischer Leitfähigkeit in Einklang bringen und so einen stabilen Betrieb leistungsstarker elektronischer Systeme gewährleisten.

Fahrzeuginnenraum und Strukturkomponenten

Rändelmuttern mit Gewindeeinsatz werden auch häufig in Spritzgusskomponenten im gesamten Fahrzeuginnenraum und in der Karosseriestruktur verwendet, darunter:

• Sitzmontagehalterungen

• Dashboard-Unterstützungsstrukturen

• Komponenten zur Befestigung des Kabelbaums

• Innenverkleidungsbaugruppen

Durch den Ersatz herkömmlicher Metallmuttern durch eingebettete Einsätze kann das Gewicht reduziert werdenca. 25–35 % in bestimmten Strukturteilen, Unterstützung von Leichtbaustrategien für Elektrofahrzeuge und Verbesserung der Fahrzeugreichweite.

Ladeschnittstellen und Hochspannungssteckverbinder

Ladeanschlüsse und Hochspannungsanschlüsse erfordern äußerst zuverlässige Befestigungslösungen, um die Haltbarkeit bei wiederholten Steckzyklen zu gewährleisten.

Gerändelte Gewindeeinsätze werden häufig verwendet in:

• Ladebuchsengehäuse

• Hochspannungssteckverbinderbaugruppen

• Elektrische Schnittstellenmodule

Diese Einsätze gewährleisten starke Gewindeverbindungen und gewährleisten gleichzeitig die elektrische und strukturelle Zuverlässigkeit in Hochspannungsumgebungen.

Technische Vorteile bei der Produktion von Elektrofahrzeugen

Gewindegerändelte Einsatzmuttern bieten mehrere entscheidende Vorteile, die den technischen Anforderungen der Herstellung von Elektrofahrzeugen entsprechen.

Leichtbau

Durch den Ersatz metallischer Strukturteile durch verstärkte Kunststoffkomponenten können Hersteller von Elektrofahrzeugen das Fahrzeuggewicht deutlich reduzieren. In einigen Designs tragen leichte Materialien, die durch Gewindeeinsätze unterstützt werden, dazu beiGesamtgewichtsreduzierung des Fahrzeugs um bis zu 100 kg.

Hohe mechanische Haftfestigkeit

Die gerändelte Außenfläche des Einsatzes geht beim Einbau eine mechanische Verbindung mit dem Kunststoff ein. Diese Struktur bietet eine hervorragende Beständigkeit gegen:

• Auszugskräfte

• Drehmomentbelastungen

• Langzeitvibration

Diese Eigenschaften sind für Bauteile, die einer dauerhaften mechanischen Belastung ausgesetzt sind, von wesentlicher Bedeutung.

Kompatibilität mit automatisierter Fertigung

Gewindeeinsatzmuttern unterstützen mehrere Installationsprozesse, die mit automatisierten Produktionslinien kompatibel sind, darunter:

• Hot-Melt-Einbringung

• Ultraschalleinbettung

• Voreinbetten im Spritzgussverfahren

Diese Prozesse ermöglichen die Massenproduktion von Elektrofahrzeugen mit stabiler Installationsqualität und verkürzter Montagezeit.

Einhaltung der Automobil-Umweltstandards

Die meisten modernen Einsatzmuttern für die Herstellung von Elektrofahrzeugen werden unter Verwendung von hergestelltRoHS-konforme Messingmaterialien, wie zum BeispielC3604, um die Einhaltung der Umwelt- und Automobilmaterialvorschriften sicherzustellen.

Überlegungen zum Herstellungsprozess

Für eine optimale Leistung erfordert die Integration von Gewinde-Rändeleinsatzmuttern eine präzise Prozesskontrolle während des Kunststoffformens und der Montage.

Spritzgussintegration

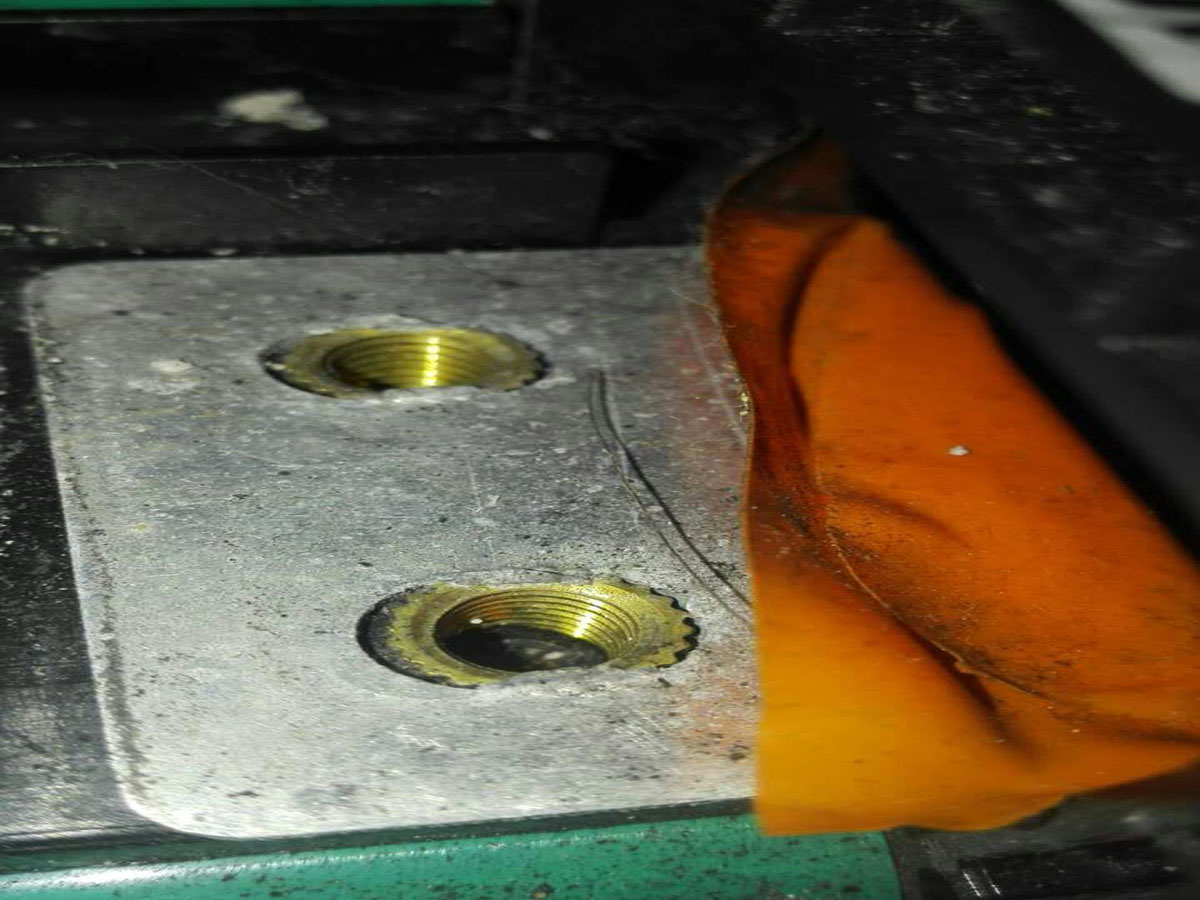

Beim Spritzgießen können Einlegeteile vor dem Kunststoffeinspritzen im Formhohlraum positioniert werden. Der geschmolzene Kunststoff fließt dann um die gerändelte Oberfläche herum und erzeugt eine starke mechanische Verbindung.

Um eine ordnungsgemäße Installation sicherzustellen, werden die Toleranzen des Formlochdurchmessers normalerweise innerhalb dieser Grenzen gehalten±0,05 mmDies gewährleistet eine sichere Positionierung des Einsatzes und eine optimale Klebefestigkeit.

Automatisierte Beilagenzuführungstechnologie

Jüngste technologische Entwicklungen haben die Effizienz der automatisierten Installation von Einsätzen verbessert.

Zum Beispiel inMärz 2024, der chinesische HerstellerInpu-Kunststoffeein Patent mit dem Titel angemeldet„Mutternzuführgerät für die Spritzgussteileverarbeitung von Fahrzeugen mit neuer Energie“ (CN 222201418 U).

Diese Technologie behebt Positionsabweichungen während der automatischen Beilagenzuführung und verbessert die Installationsgenauigkeit in Produktionsumgebungen für Elektrofahrzeuge mit hohem Volumen.

 Materialien und typische Spezifikationen

Rändeleinsatzmuttern mit Gewinde, die bei der Herstellung von Elektrofahrzeugen verwendet werden, sind typischerweise in verschiedenen Materialien und Größen erhältlich.

Gemeinsame Materialien

• Bleifreies Messing (C3604)

• Messinglegierungen (H59, H62)

• Edelstahl (SUS303, SUS304)

Typische Gewindegrößen

• M2 – M6 für Elektronikmodule

• M4 – M8 für strukturelle Kunststoffteile

Die Abmessungen werden normalerweise entsprechend dem strukturellen Design von EV-Komponenten angepasst.

 Zukünftige Trends in der EV-Befestigungstechnologie

Da sich Elektrofahrzeuge immer weiter entwickelnhöhere Energiedichte, leichtere Strukturen und intelligente elektronische Systeme, wird die Nachfrage nach zuverlässigen Befestigungslösungen weiter wachsen.

Rändelmuttern mit Gewindeeinsatz unterstützen diese Trends, indem sie Folgendes bieten:

• Langlebige Metallfäden in leichten Kunststoffkomponenten

• Effiziente Kompatibilität mit automatisierter Fertigung

• Verbesserte strukturelle Leistung für kritische EV-Systeme

Diese Vorteile machen Gewindeeinsätze zu einer unverzichtbaren Befestigungstechnologie in der modernen Konstruktion und Produktion von Elektrofahrzeugen.

Abschluss

Gewindegerändelte Einsatzmuttern bieten eine zuverlässige und leistungsstarke Befestigungslösung für Kunststoffteileim Elektrofahrzeugbau. Ihre präzise gerändelten Strukturen, robusten Materialien und Kompatibilität mit fortschrittlichen Formverfahren ermöglichen es Herstellern von Elektrofahrzeugen, Folgendes zu erreichen:

• Hochfeste Schraubverbindungen

• Verbessertes Leichtbaudesign

• Erhöhte Montageeffizienz

• Langfristige strukturelle Zuverlässigkeit

Da die Elektrofahrzeugindustrie weiter wächst, wird die Technologie mit eingebetteten Gewindeeinsätzen eine immer wichtigere Rolle bei der Unterstützung der nächsten Generation von Elektrofahrzeugen spieleneffiziente, leichte und langlebige Elektrofahrzeuge.
