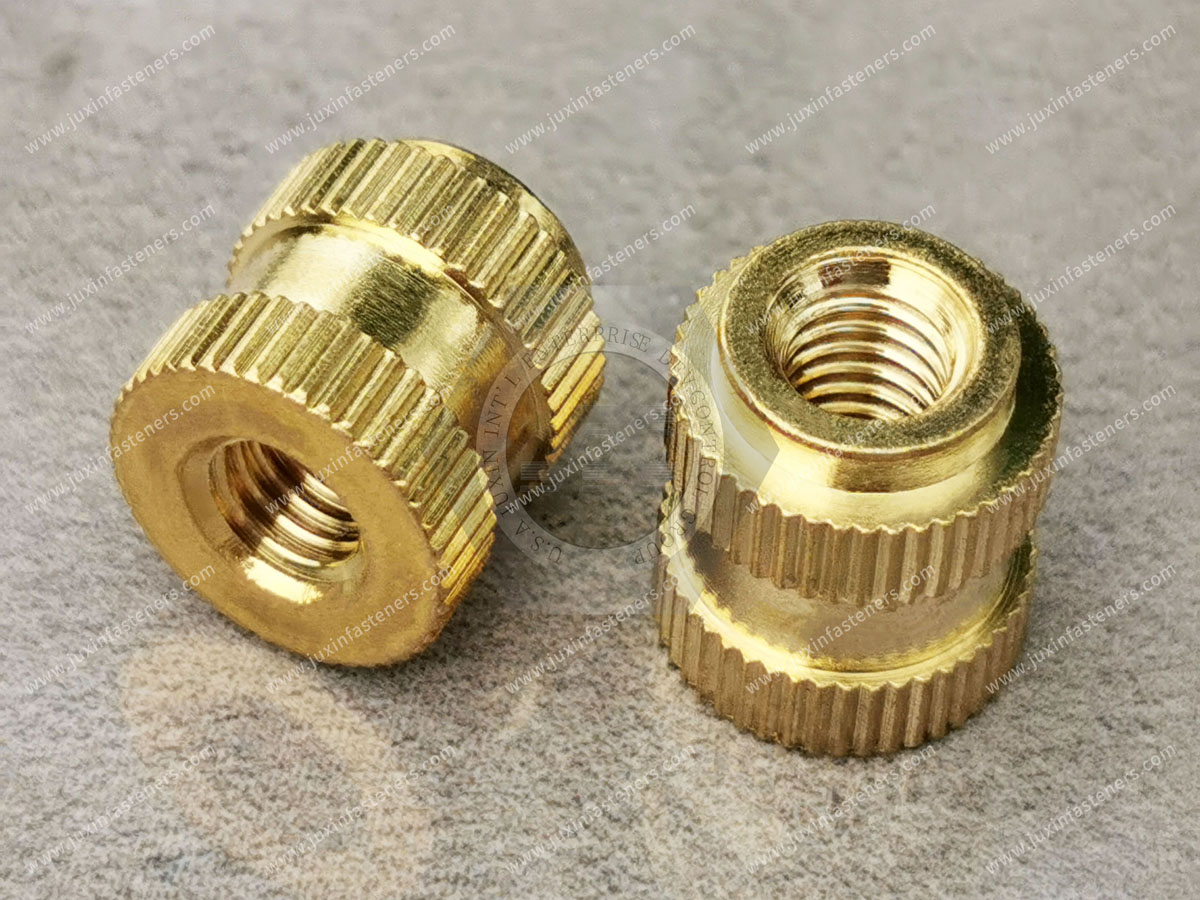

Rändelmuttern mit Gewindeeinsatz – rund ohne Schulter für Kommunikationsgeräte

Rändelmuttern mit Gewindeeinsatz – rund ohne Schulter für Kommunikationsgeräte und Chassissysteme

Moderne Kommunikationsgeräte – darunter Router, Switches, Basisstationen, GPS-Terminals und Serverinfrastruktur – sind stark darauf angewiesenPräzisionsgehäuse aus Kunststoff, leichte Strukturbauteile und modulare Fahrwerkssysteme. Für diese Produkte sind Befestigungslösungen erforderlich, die starke Innengewinde bieten, eine wiederholte Montage unterstützen, Vibrationen standhalten und mit automatisierten Herstellungsprozessen kompatibel sind.

Kunststoff- oder Verbundwerkstoffe, die üblicherweise in Gehäusen von Kommunikationsgeräten verwendet werden, können bei langfristiger mechanischer Belastung keine zuverlässigen Gewinde aufrechterhalten.Rändelmuttern mit Gewindeeinsatz – Rund ohne Schulterdurch Umformung eine zuverlässige Lösung bietenhochfeste Innengewinde aus Metall, direkt in Kunststoffbauteile eingebettet.

Durch präzise Rändelstrukturen und die Integration in das Spritzgussverfahren werden diese Einsätze deutlich verbessertmechanische Festigkeit, Montagezuverlässigkeit und Wartungsfreundlichkeitin modernen Kommunikationsgeräten und Chassis/Rack-Systemen.

Kernanwendungsszenarien in Kommunikationsgeräten

Rändelmuttern mit Gewindeeinsatz werden häufig in Kommunikations- und Netzwerkgeräten verwendet, wo dauerhafte Gewindeverbindungen erforderlich sind.

Gehäuse für Kommunikationsgeräte

Viele elektronische Kommunikationsgeräte verwendenKunststoff- oder Verbundgehäuseum Gewicht zu reduzieren und das Wärmemanagement zu verbessern. In diese Gehäuse sind gerändelte Gewindeeinsätze eingebettet, um dauerhafte Gewindebefestigungspunkte für interne Komponenten bereitzustellen.

Typische Anwendungen sind:

• Handygehäuse

• Router- und Switchgehäuse

• Gerätegehäuse für Basisstationen

• GPS-Terminals

• Drahtlose Kommunikationsmodule

Mit diesen Einsätzen können Ingenieure Komponenten wie: sicher installieren

• Leiterplatten (PCB)

• Kühlkörper

• Antennenhalterungen

• externe Anschlüsse

Die Metallgewinde gewährleisten eine zuverlässige Befestigung auch nach mehrmaliger Montage und Wartung.

Telekommunikationsinfrastrukturausrüstung

Kommunikationsinfrastrukturgeräte wie Basisstationen und Signalverarbeitungseinheiten erfordern häufig modulare Montagestrukturen. Eingebettete Gewindeeinsätze bieten zuverlässige Befestigungspunkte, die eine schnelle Installation und Wartung in Feldumgebungen unterstützen.

 Anwendungen in Chassis- und Racksystemen

Rändelmuttern mit Gewindeeinsatz werden ebenfalls häufig verwendetelektronische Chassis- und Geräteträgersystemewo dauerhafte Schraubverbindungen erforderlich sind.

Typische Anwendungen sind:

• Servergehäusestrukturen

• Netzwerkgeräte-Racks

• Telekommunikationsschränke

• Stromverteilerschränke

• Modulare Elektronikgehäuse

In diesen Systemen ermöglichen Gewindeeinsätze eine schnelle Montage von Komponenten wie:

• Leistungsmodule

• Netzwerk-Switches

• Kühlsysteme

• Kabelmanagementbaugruppen

Durch die direkte Integration von Gewindeeinsätzen in Strukturteile aus Kunststoff oder Verbundwerkstoffen können Hersteller dies erreichenhohe strukturelle Festigkeit bei gleichzeitiger Beibehaltung des Leichtbaus.

 Hauptvorteile von runden, gerändelten Einsatzmuttern ohne Schultergewinde

Starke mechanische Verbindung mit Kunststoffkomponenten

Die Außenfläche des Einsatzes zeichnet sich durch Präzision ausRändelmuster, wie zum Beispiel:

• Diamanträndelung

• Netzmuster

• Fischgrät-Rändelung

Beim Spritzgießen bilden sich diese Strukturen u. amechanische Verriegelung mit dem Kunststoffmaterial, wodurch verhindert wird, dass sich der Einsatz während des Betriebs dreht oder herauszieht.

Hohe Gewindepräzision

Nach der Bearbeitung und Endbearbeitung kann die Innengewindegenauigkeit hochwertiger Einsätze erreicht werdenToleranzklasse 6H, wodurch eine stabile und zuverlässige Schraubenbefestigungsleistung für elektronische Präzisionsgeräte gewährleistet wird.

Dieses Maß an Präzision ist besonders wichtig für Kommunikationsgeräte, bei denen für die interne Montage häufig kleine Schrauben verwendet werden.

Kompatibilität mit mehreren Installationsprozessen

Rändeleinsatzmuttern mit Gewinde unterstützen mehrere Installationsmethoden, die für automatisierte Produktionslinien geeignet sind:

• Voreinbetten im Spritzgussverfahren

• Einbringen von heißem Schmelzklebstoff

• Heißpressanlage

• Ultraschalleinbettung

Diese Prozesse ermöglichen es Herstellern, Gewindeeinsätze direkt in Produktionsabläufe mit hohen Stückzahlen zu integrieren und so die Montageeffizienz und Produktkonsistenz zu verbessern.

Hervorragende Materialleistung

Die meisten Einsätze für Kommunikationsgeräte werden in hoher Qualität hergestelltMessinglegierungen, einschließlich:

• H59 Messing

• H62 Messing

• C3604 Automatenmessing

Diese Materialien bieten:

• gute elektrische Leitfähigkeit

• hervorragende Wärmeleitfähigkeit

• starke Korrosionsbeständigkeit

• EinhaltungRoHS-Umweltstandards

Messingeinsätze eignen sich besonders für elektronische Produkte, da sie auch die Anforderungen an Erdung und Wärmeableitung unterstützen.

Technische Spezifikationen und Industriestandards

Rändelmuttern mit Gewindeeinsatz, die in Kommunikationsgeräten verwendet werden, folgen in der Regel Industriestandards wie zDIN 16903, das Maß- und Strukturanforderungen für eingebettete runde Gewindeeinsätze definiert.

Zu den typischen Spezifikationen gehören:

Gewindegrößen

• Metrisch:M2 – M10(einige Ausführungen bis M16)

• Imperial:#6-32 bis 1/2-13 UNC

Maßgenauigkeit

• Maßtoleranz:±0,01 mm

• Konzentrizität:≤ 0,005 mm

Diese Präzisionsanforderungen gewährleisten eine zuverlässige Kompatibilität mit hochpräzisen Kommunikationsgeräten und elektronischen Baugruppen.

Überlegungen zur Fertigungsintegration und zum Design

Bei der Integration von Rändelmuttern mit Gewinde in Kommunikationsgeräte berücksichtigen Ingenieure in der Regel mehrere Faktoren.

Kompatibilität der Gehäusematerialien

Zu den gängigen Kunststoffmaterialien, die in Gehäusen von Kommunikationsgeräten verwendet werden, gehören:

• ABS

• PC

• PC/ABS

• PA (Nylon)

Für jedes Material sind möglicherweise unterschiedliche Einfügungsprozesse oder Temperaturkontrollen erforderlich, um eine ordnungsgemäße Verbindung mit dem Einsatz sicherzustellen.

Optimierung des Strukturdesigns

DerRundes Design ohne Schultereignet sich besonders für Anwendungen, bei denen eine bündige Installation erforderlich ist oder bei denen Platzbeschränkungen die Verwendung von Schultereinsätzen verhindern.

Dieses Design ermöglicht:

• kompakte Installation

• glatte Außenflächen

• verbesserte Kompatibilität mit dünnwandigen Strukturen

Automatisierte Produktionskompatibilität

Hersteller von Kommunikationsgeräten verlassen sich in der Regel daraufHochvolumige automatisierte Produktionslinien. Um eine hohe Fertigungseffizienz aufrechtzuerhalten, müssen Einlegekonstruktionen daher die automatische Zuführung, Positionierung und Einbettung unterstützen.

Abschluss

Gewinde-Rändeleinsatzmuttern – rund ohne Schulter sorgen für einHochpräzise und zuverlässige Befestigungslösung für Kommunikationsgeräte und Fahrwerkssysteme. Ihre präzisen Rändelstrukturen, hochwertigen Materialien und die Kompatibilität mit modernen Herstellungsprozessen ermöglichen es Ingenieuren, Folgendes zu erreichen:

• langlebige Metallfäden in Kunststoffgehäusen

• verbesserte Montageeffizienz für elektronische Geräte

• starke Vibrationsfestigkeit in der Kommunikationsinfrastruktur

• leichte und dennoch strukturell robuste Gerätedesigns

Da sich die Kommunikationstechnologien immer weiter entwickelnleistungsfähigere Netzwerke, 5G-Infrastruktur und modulare ServersystemeLösungen mit Gewindeeinsätzen bleiben eine entscheidende Komponente beim Design moderner Kommunikationshardware.

Für maßgeschneiderte Gewindeeinsatzlösungen für Kommunikationsgeräte und Chassis-Anwendungen können Hersteller professionelle Befestigungstechnologien von erkundenJuxin-Verbindungselemente, unterstützt eine vollständige Palette metrischer und zölliger Spezifikationen.
