Gewindeeinsatzmuttern für Kunststoffe: Design, Installation und industrielle Anwendungen

Gewindeeinsatzmuttern für Kunststoffe: Design, Installation und industrielle Anwendungen

Im modernen Produktdesign werden Kunststoffkomponenten häufig in Branchen wie Automobil, Elektronik, Medizintechnik und Kommunikationsausrüstung eingesetzt. Allerdings fehlt es Kunststoffmaterialien allein häufig an der für eine wiederholte Befestigung erforderlichen Festigkeit und Haltbarkeit. Gewindeeinsatzmuttern (auch Gewindeeinsätze, Muttereinsätze oder Gewindebuchsen genannt) bieten eine zuverlässige Lösung, indem sie starke, wiederverwendbare Metallgewinde in Kunststoffkomponenten erzeugen.

Für Konstrukteure und Hersteller kann die Auswahl der richtigen Gewindeeinsatzlösung die Produkthaltbarkeit, Montageeffizienz und langfristige Zuverlässigkeit erheblich verbessern.

Was ist eine Gewindeeinsatzmutter?

Eine Gewindeeinsatzmutter ist ein Metallbefestiger, der in Kunststoffteile eingebaut wird, um ein haltbares Innengewinde zu schaffen. Diese Einsätze wurden entwickelt, um die mechanische Leistung von Kunststoffbaugruppen zu verbessern und gleichzeitig häufige Probleme wie Gewindeabriss, Rissbildung oder Lockerung zu verhindern.

Gewindeeinsätze werden häufig dort eingesetzt, wo Kunststoffteile einer wiederholten Montage und Demontage standhalten müssen.

Wichtige Designmerkmale

Hochleistungs-Gewindeeinsatzmuttern verfügen in der Regel über mehrere Strukturmerkmale, um eine sichere Installation zu gewährleisten:

Gerändelte Außenflächen um der Rotationsbewegung Widerstand zu leisten

Widerhaken oder Hinterschneidungen um ein Herausziehen aus Kunststoffmaterialien zu verhindern

Flanschköpfe zur Verbesserung der Lastverteilung und Durchzugsfestigkeit

Symmetrische Designs Geeignet für die automatisierte Großserienproduktion

Diese Konstruktionsmerkmale ermöglichen es Gewindeeinsätzen, einen starken Presssitz innerhalb von Kunststoffbauteilen zu schaffen und so die Zuverlässigkeit der Befestigung deutlich zu erhöhen.

Für Gewindeeinsatzmuttern verwendete Materialien

Die Materialauswahl für Gewindeeinsätze hängt von den Anwendungsanforderungen ab, einschließlich Leitfähigkeit, Korrosionsbeständigkeit, Festigkeit und Gewicht.

Gewindeeinsätze aus Messing

Messing ist aufgrund seiner Eigenschaften das am häufigsten verwendete Material für Gewindeeinsätze:

Hervorragende Bearbeitbarkeit

Hohe elektrische Leitfähigkeit

Kosteneffizienz

Gewindeeinsätze aus Messing werden häufig in Elektronik- und Elektrogeräten sowie in Kunststoffgehäusen verwendet.

Gewindeeinsätze aus Aluminium

Aluminiumeinsätze werden häufig für Leichtbauanwendungen ausgewählt, die bleifreie Materialien erfordern. Sie werden häufig verwendet in:

Unterhaltungselektronik

Leichte Gerätegehäuse

Luft- und Raumfahrt- und Kommunikationsgeräte

Gewindeeinsätze aus Edelstahl

Für raue Umgebungen bieten Gewindeeinsätze aus Edelstahl eine hervorragende Leistung mit:

Ausgezeichnete Korrosionsbeständigkeit

Hohe Temperaturtoleranz

Starke mechanische Eigenschaften

Diese Einsätze sind ideal für Automobile, medizinische Geräte und Industriemaschinen.

Installationsmethoden für Gewindeeinsatzmuttern

In der Fertigung verwendete Kunststoffe lassen sich im Allgemeinen in zwei Hauptkategorien einteilen: Duroplaste und Thermoplaste. Jeder Typ erfordert unterschiedliche Installationsmethoden für Gewindeeinsätze.

Einsätze für Duroplaste

Duroplastische Kunststoffe wie Epoxidharze unterliegen beim Aushärten einer dauerhaften chemischen Veränderung. Sobald sie ausgehärtet sind, können sie nicht wieder geschmolzen werden.

Zu den effektivsten Installationsmethoden für diese Materialien gehören:

Eingeformte Einsätze (werden während des Spritzgussprozesses eingebaut)

Einpresseinsätze als Zweitoption für Anwendungen mit geringerer Belastung

Eingeformte Einsätze bieten die höchste Haltefestigkeit bei duroplastischen Materialien.

Einsätze für thermoplastische Materialien

Thermoplaste können beim Erhitzen weich werden, sodass Einsätze nach dem Formen eingebaut werden können. Zu den gängigen Installationsmethoden gehören:

Heißvernietungseinsätze

Ultraschalleinsätze

Bei der Wärmeinstallation wird der Einsatz mit Spezialgeräten auf etwa 28 °C (50 °F) über der Schmelztemperatur des Kunststoffharzes erhitzt. Dadurch kann sich der Einsatz in den erweichten Kunststoff einbetten und nach dem Abkühlen eine starke mechanische Verbindung herstellen.

Beispiele für Thermoplaste sind:

Teilkristalline Kunststoffe: PET, PEEK

Amorphe Kunststoffe: ABS, PVC

Das Verständnis der thermischen Eigenschaften des Kunststoffmaterials ist für die Auswahl der richtigen Installationsmethode von entscheidender Bedeutung.

Vorteile der Verwendung von Gewindeeinsatzmuttern in Kunststoffteilen

Gewindeeinsätze bieten im Vergleich zum direkten Gewindeschneiden in Kunststoff mehrere entscheidende Vorteile:

1. Erhöhte Fadenstärke

Metallfäden sind deutlich stärker als Kunststofffäden und verhindern so ein Abisolieren bei wiederholtem Gebrauch.

2. Verbesserte Zuverlässigkeit der Montage

Gewindeeinsätze sorgen für eine gleichbleibende Drehmomentleistung während der Installation.

3. Verbesserte Produkthaltbarkeit

Produkte mit Metallgewindeeinsätzen halten wiederholter Wartung oder Demontage stand.

4. Kompatibilität mit automatisierter Produktion

Symmetrische Einsatzdesigns unterstützen die automatische Zuführung und Installation und verbessern so die Fertigungseffizienz.

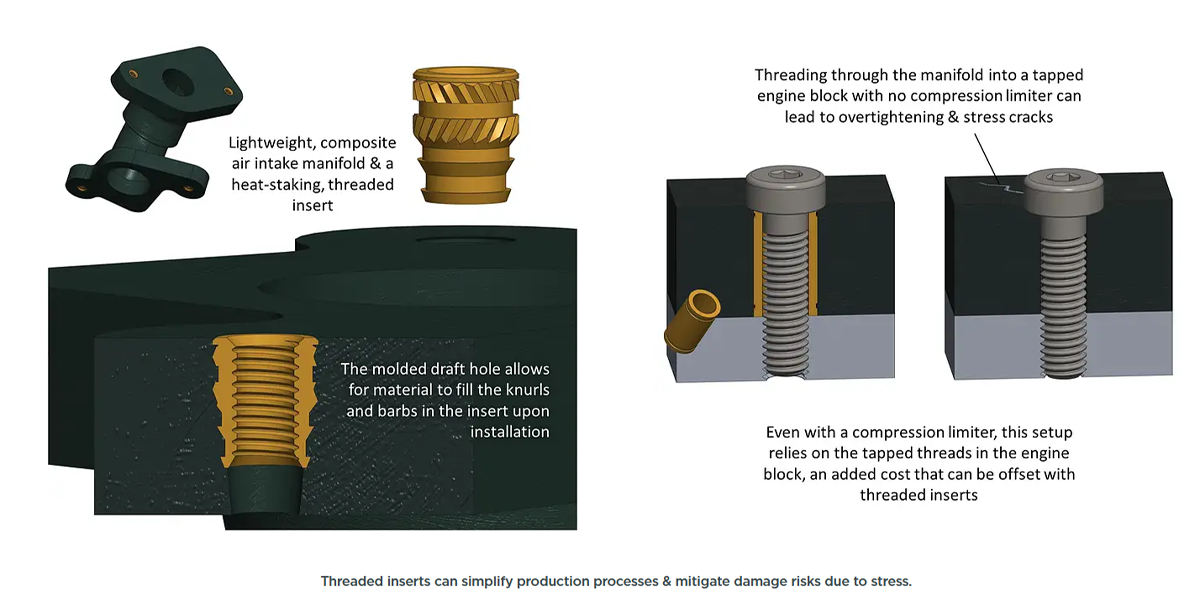

Alternative Befestigungslösungen

Bei einigen Baugruppen erwägen Konstrukteure möglicherweise die Verwendung einer Schrauben-Unterlegscheiben-Kombination, die direkt in eine passende Metallkomponente eingeschraubt wird, anstelle von Einsätzen.

Dieser Ansatz bringt jedoch mehrere potenzielle Probleme mit sich:

Es besteht die Gefahr, dass Kunststoffteile zu fest angezogen werden

Erhöhte Wahrscheinlichkeit von Rissen oder Undichtigkeiten

Zusätzliche Teile erhöhen die Kosten und das Gewicht

Gewindeeinsätze beseitigen diese Risiken, indem sie die Last effektiver verteilen und Kunststoffstrukturen schützen.

Bei der Verwendung von Einsätzen ist das Gegenstück häufig so konstruiert, dass das Loch an der Stirnseite des Einsatzes anliegt und verhindert, dass der Einsatz beim Anziehen herausgezogen wird.

Typische industrielle Anwendungen

Gewindeeinsatzmuttern werden in vielen Branchen häufig verwendet:

Automobilteile aus Kunststoff

Gehäuse für medizinische Geräte

Elektrische Gehäuse

Kommunikationsausrüstung

Unterhaltungselektronik

Industrielle Kunststoffbaugruppen

Diese Einsätze ermöglichen es Herstellern, die leichten Vorteile von Kunststoff mit der mechanischen Festigkeit von Metallgewinden zu kombinieren.

Auswahl des richtigen Gewindeeinsatzlieferanten

Für industrielle Anwendungen ist die Auswahl eines zuverlässigen Lieferanten von entscheidender Bedeutung. Ein professioneller Hersteller von Verbindungselementen sollte Folgendes bereitstellen:

Mehrere Einsatzdesigns für verschiedene Kunststoffe

Verschiedene Materialien, darunter Messing, Aluminium und Edelstahl

Unterstützung automatisierter Produktionsanforderungen

Kundenspezifische Designlösungen für spezielle Anwendungen

Mit über 23 Jahren Erfahrung im Bereich industrieller Verbindungselemente bieten Hersteller wie Juxin Fasteners hochpräzise Gewindeeinsatzlösungen für globale OEM-Kunden.

Abschluss

Gewindeeinsatzmuttern spielen im modernen Kunststoffbauteildesign eine entscheidende Rolle. Durch die Verstärkung von Kunststoffteilen mit langlebigen Metallfäden verbessern diese Einsätze die strukturelle Festigkeit, Montagezuverlässigkeit und Langzeitleistung.

Da die Industrie weiterhin nach leichteren und effizienteren Produkten verlangt, gehören Gewindeeinsätze nach wie vor zu den effektivsten Befestigungslösungen für Kunststoffbaugruppen.
