Gewindeeinsatzmuttern für Kunststoffgehäuse in GPS, Routern, Mobiltelefonen und drahtlosen Kommunikationsgeräten

Gewindeeinsatzmuttern für Kunststoffgehäuse in GPS, Routern, Mobiltelefonen und drahtlosen Kommunikationsgeräten

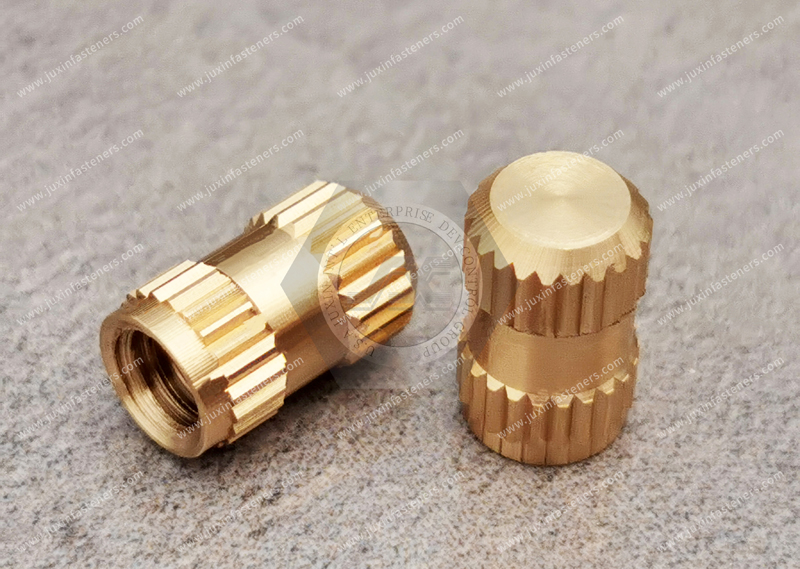

Kunststoffgehäuse in GPS-Geräte, Router, Mobiltelefone und drahtlose Kommunikationsgeräte weisen häufig eine geringe Gewindefestigkeit auf und halten einer wiederholten Montage oder hohen Anzugskräften nicht stand. Gerändelte Kupfer- und Messing-Gewindeeinsatzmuttern bieten eine zuverlässige Lösung, indem sie hochfeste, wiederverwendbare Innengewinde erzeugen und eine sichere Montage von Leiterplatten gewährleisten. Antennen, Halterungen und Innenrahmen. Diese Einsätze vereinen mechanische Robustheit, Wärmeleitfähigkeit, Korrosionsbeständigkeit und elektromagnetische Abschirmung und sind somit ideal für elektronische Anwendungen mit hoher Dichte.

Anwendungszweck und Funktion

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Gewindeeinsatzmuttern für Kunststoffgehäuse in GPS, Routern, Mobiltelefonen und drahtlosen Kommunikationsgeräten

Kunststoffgehäuse inGPS-Geräte, Router, Mobiltelefone und drahtlose Kommunikationsgeräteweisen häufig eine geringe Gewindefestigkeit auf und halten einer wiederholten Montage oder hohen Anzugskräften nicht stand.Gerändelte Kupfer- und Messing-Gewindeeinsatzmuttern bieten eine zuverlässige Lösung, indem sie hochfeste, wiederverwendbare Innengewinde erzeugen und eine sichere Montage von Leiterplatten gewährleisten.Antennen, Halterungen und Innenrahmen. Diese Einsätze vereinen mechanische Robustheit, Wärmeleitfähigkeit, Korrosionsbeständigkeit und elektromagnetische Abschirmung und sind somit ideal für elektronische Anwendungen mit hoher Dichte.

Anwendungszweck und Funktion

Hochfeste Innengewinde:Eingebettete gerändelte Einsätze bilden langlebige Metallgewinde und ermöglichen die sichere Befestigung von Komponenten wie Motherboards, Antennenanschlüssen, Kameramodulen, Batteriekontakten und SIM-Kartenfächern.

Verbindungszuverlässigkeit:Die gerändelte Oberfläche – gerade, rautenförmig oder mit Fischgrätenmuster – verbindet sich durch Heißschmelzeinbettung, Ultraschallschweißen oder Spritzguss-Voreinbettung mechanisch mit dem Kunststoff und verhindert so ein Lösen oder Herausziehen.

Thermische und elektrische Leistung:Kupfer verbessert die Wärmeableitung und sorgt für eine elektromagnetische Abschirmung, was beides für hochdichte Elektronik von entscheidender Bedeutung ist.

Korrosionsbeständigkeit und Langlebigkeit:Messingmaterialien wie H59, H62 und bleifreies C3602/C3604 sind korrosionsbeständig und gewährleisten einen langfristig zuverlässigen Betrieb.

Typische Anwendungen

Gerätetyp:Typische Anwendungsfälle

GPS-Geräte Leiterplattenmontage, Antennenanschlüsse, Gehäusedichtungsstrukturen

Router Antennenbolzen, Kühlkörperbefestigung, interne Halterungsverbindung

Mobiltelefone,Kameramodule, Batteriekontakte, SIM-Fächer, Innenrahmen

Drahtlose Kommunikationseinrichtungen:Präzise Montage von Hochfrequenzkomponenten, wobei mechanische Festigkeit und elektromagnetische Leistung in Einklang gebracht werden

Gängige Herstellungsprozesse

Heißschmelzeinbettung: Muttern werden erhitzt und in vorgebohrte Löcher gedrückt, sodass weicher Kunststoff in Rändelmuster fließen kann und eine starke Verbindung entsteht. Ideal für Nachrüstungen, Kleinserien oder Reparaturen.

Ultraschallschweißen: Durch hochfrequente Vibration wird der Kunststoff lokal geschmolzen, wodurch der Einsatz schnell und sauber eingebettet wird, sodass er für die automatisierte Produktion geeignet ist.

Einbetten beim Spritzgießen: Einsätze werden im Formhohlraum positioniert und von geschmolzenem Kunststoff umströmt, wodurch konsistente, hochfeste Gewindestrukturen für die Massenproduktion entstehen.

Materialauswahl und Spezifikationen

Materialien:Bleihaltiges Messing (H59, H62) oder bleifreies Messing (C3602, C3604)

Gewindegrößen:M2–M6

Außendurchmesser:4–12 mm

Höhe:5–15 mm

Anpassung:Je nach Schalenaufbau und mechanischen Anforderungen

Designüberlegungen für Kunststoffgehäuse

Wandstärke:Empfohlen≥2,5 mm, um Risse oder schwache Gewinde zu verhindern.

Rändeltiefe:0,3–0,6 mm, Abstand 1,0–1,5 mm, Ausgleich von Griffigkeit und plastischem Fließen.

Toleranz der vorgebohrten Löcher:Eine leichte Presspassung (0,1–0,2 mm) gewährleistet die mechanische Verriegelung.

Ausrüstungsunterstützung:Automatische Maschinen zum Einbetten von Nüssen optimieren die Konsistenz und den Durchsatz in Produktionslinien mit hohem Volumen.

Vorteile für Hersteller elektronischer Geräte

Langlebige Fäden:Hohe Auszugsfestigkeit verhindert das Abisolieren von Gewinden bei wiederholter Montage.

Vibrationsfestigkeit:Hält sichere Verbindungen bei Bewegung oder Stößen aufrecht.

Wärmemanagement und EMI-Abschirmung:Kupfereinsätze verbessern die Wärmeableitung und die elektromagnetische Verträglichkeit.

Korrosionsbeständigkeit:Gewährleistet langfristige Zuverlässigkeit auch in feuchten Umgebungen oder im Freien.

Automatisierungsfreundlich:Kompatibel mit Heißschmelz-, Ultraschall- und Formeinbettungsprozessen, wodurch Arbeits- und Montagezeit reduziert werden.

Fazit und Aufruf zum Handeln

Gewindeeinsatzmuttern sind eine unverzichtbare Lösung für die Herstellung zuverlässiger Innengewinde in Kunststoffgehäusen von GPS-Geräten, Routern, Mobiltelefonen und drahtlosen Kommunikationseinrichtungen. Mit präziser Rändelung, hochwertigem Messing- oder Kupfermaterial und optimierten Einbettungsprozessen können Hersteller langlebige, vibrationsbeständige und leistungsstarke Baugruppen herstellen und gleichzeitig die automatisierte Produktion unterstützen.

Für technische Zeichnungen, Musteranfragen oder Angebote,Kontaktieren Sie Juxin Fasteners, Ihren vertrauenswürdigen Partner für industrielle Befestigungslösungen.
