Gewindeeinsatzmuttern für Automobil-Kunststoffkomponenten – Zuverlässige Befestigungslösungen für den Automobilbau

Gewindeeinsatzmuttern für Automobil-Kunststoffkomponenten – Zuverlässige Befestigungslösungen für den Automobilbau

Im modernen Automobilbau werden Kunststoffkomponenten häufig verwendet, um das Fahrzeuggewicht zu reduzieren, die Designflexibilität zu verbessern und die Produktionskosten zu optimieren. Technische Kunststoffe wie zABS, PC, PA und PPhaben eine begrenzte Gewindefestigkeit und können einer wiederholten Montage oder einem hohen Anzugsdrehmoment nicht standhalten.

Gewindeeinsatzmuttern, besondersgerändelte EinsteckmutternEntwickelt für den Spritzguss, bieten sie eine zuverlässige Lösung durch die Erstellunghochfeste Innengewinde aus Metall in Kunststoffbauteilen.Diese Einsätze werden während des Formprozesses direkt in Kunststoffteile integriert und bieten dauerhafte Befestigungspunkte für Automobilbaugruppen und unterstützen gleichzeitig den Fortbestand der BrancheLeichtbau- und hocheffiziente Fertigungstrends.

Konstruktions- und Strukturmerkmale von Gewindeeinsatzmuttern für die Automobilindustrie

Verbesserte Bindungs- und Anti-Lockerungsleistung

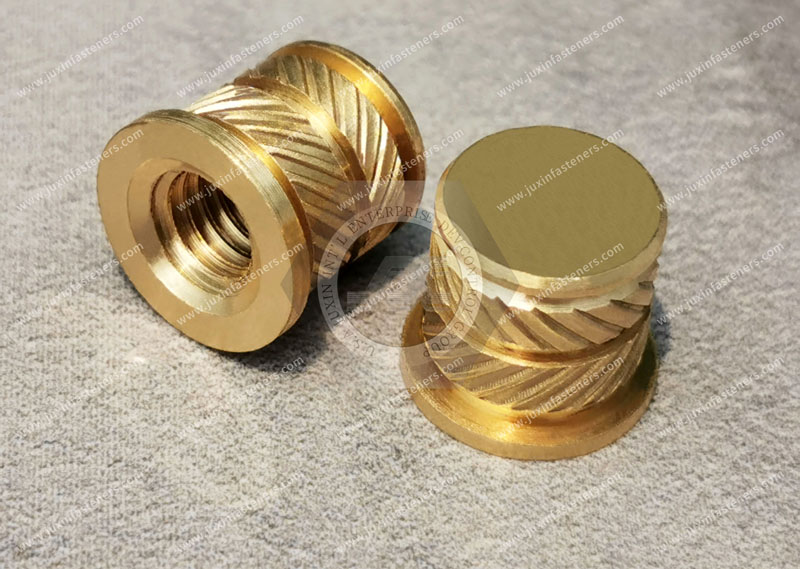

Gewindeeinsatzmuttern für den Automobilbereich weisen typischerweise präzise Rändelmuster auf der Außenfläche auf, darunter:

 Gerade Rändelung

Rauten- oder Netzmuster

Fischgrätmuster

Beim Spritzgießen umströmt geschmolzener Kunststoff diese gerändelten Flächen und erzeugt so einestarke mechanische Verriegelung.Diese Konstruktion verhindert, dass sich der Einsatz innerhalb der Kunststoffkomponente dreht oder verrutscht, und sorgt so für eine hervorragende Ausziehfestigkeit und Drehmomentfestigkeit, was für Automobilanwendungen, die Vibrationen und mechanischen Belastungen ausgesetzt sind, von entscheidender Bedeutung ist.

Optimiertes Strukturdesign für den Spritzguss

Viele Kfz-Einsätze verfügen über Designmerkmale, die den Einbau und die Leistung verbessern:

Führungsstrukturen mit rundem Kopffür eine genaue Positionierung während des Formens

Abgestufte oder abgestufte Außendurchmesserdie die Stresskonzentration reduzieren

Konische Designs mit drei Segmentendie das schrittweise Einführen erleichtern.

Diese optimierten Strukturen verringern das Risiko von Kunststoffrissen oder -platzungen beim Formen und ermöglichen gleichzeitig dünnere Kunststoffwände, um den Leichtbau im Automobilbereich zu unterstützen.

Gewindeschutz und Vielseitigkeit

Gewindeeinsatzmuttern bieten langlebige Innengewinde aus Metall, die sich wiederholt montieren und demontieren lassen. Einige Modelle verfügen über Sacklochkonstruktionen, die verhindern, dass geschmolzener Kunststoff während des Spritzgießens in den Gewindehohlraum gelangt, und so saubere, präzise Gewinde gewährleisten.

Zu den verfügbaren Gewindestandards gehören:

Metrische Gewinde: M3 – M12

Einheitliche (Zoll-)Gewindestandards

Diese Flexibilität ermöglicht die Integration in eine Vielzahl von Befestigungsanwendungen im Automobilbereich.

Leistungsvorteile im Automobilbau

Verbesserte mechanische Festigkeit und Haltbarkeit

Durch das Einbetten von Metalleinsätzen in Kunststoffbauteile wird die Qualität deutlich verbessertlokale mechanische Festigkeit und Belastbarkeit der Baugruppe.

Im Vergleich zu direkten Kunststoffgewinden bieten Gewindeeinsatzmuttern:

Höhere Auszugsfestigkeit

Höhere Drehmomentfestigkeit

Längere Lebensdauer bei wiederholten Montagebedingungen

Messingeinsätze bieten außerdem eine hervorragende elektrische Leitfähigkeit und eignen sich daher für Erdungs- oder elektrische Verbindungsanwendungen.

Effiziente integrierte Produktion

Gewindeeinsatzmuttern werden normalerweise während des Spritzgussprozesses vorab eingebettet, wodurch sekundäre Arbeitsschritte wie Schweißen, Nieten oder Einbringen durch Wärme entfallen.

Zu den wichtigsten Vorteilen gehören:

Reduzierte Herstellungsschritte

Höhere Produktionseffizienz

Geringere Montagekosten

Gleichbleibende Installationsqualität

Dieser integrierte Produktionsansatz ist bei der Herstellung von Kunststoffkomponenten für die Automobilindustrie weit verbreitet.

Unterstützung des Automobilleichtbaus

Durch die Kombination von Kunststoffstrukturen mit Gewindeeinsätzen aus Metall können Hersteller schwerere Ganzmetallkomponenten ersetzen und gleichzeitig starke Verbindungspunkte beibehalten.

Dieses Hybriddesign:

Reduziert das Gesamtgewicht der Komponenten

Erhält die strukturelle Festigkeit dort, wo sie benötigt wird

Unterstützt die Kraftstoffeffizienz von Fahrzeugen und die Verbesserung der Reichweite von Elektrofahrzeugen

Materialauswahl und Prozesskompatibilität

Gewindeeinsatzmuttern für Automobilanwendungen sind in verschiedenen Materialien erhältlich, um unterschiedlichen Leistungsanforderungen gerecht zu werden.

Zu den gängigen Materialien gehören:

Messing (C3604)– ausgezeichnete Korrosionsbeständigkeit und elektrische Leitfähigkeit

Edelstahl (SUS303)– hohe Festigkeit und Korrosionsbeständigkeit

Kohlenstoffstahl – hohe Belastbarkeit und Kosteneffizienz

Diese Einsätze sind speziell dafür konzipiertIntegration mit Spritzguss,Gewährleistung einer präzisen Positionierung im Formhohlraum. Nach dem Schließen der Form, dem Einspritzen des Kunststoffs und dem Abkühlen wird der Einsatz dauerhaft mit dem Kunststoffbauteil verbunden.

Sie sind kompatibel mit gängigen Kunststoffen aus der Automobiltechnik wie:

ABS

PC

PA (Nylon)

PP

Typische Anwendungen in Automobilsystemen

Spritzgegossene Gewindeeinsatzmuttern werden häufig in verschiedenen Automobil-Kunststoffkomponenten als zuverlässige Innengewindeverbindungen verwendet.

Innensysteme

Armaturenbrettbaugruppen

Türverkleidungen

Mittelkonsolenstrukturen

Befestigungspunkte der Innenverkleidung

Automobilelektronik

Sensorgehäuse

Steuergeräte- oder Controllergehäuse

Verbindungsklammern

Elektrische Erdungspunkte

Außen- und Funktionskomponenten

Scheinwerfer- und Rückleuchtengehäuse

Frontgitter

Wischerbaugruppen

Schutzhüllen und Kunststoffschutz

Diese Anwendungen erfordernLanglebige Befestigungspunkte, die Vibrationen, Temperaturschwankungen und wiederholten Wartungsarbeiten standhalten.

Abschluss

Für den Spritzguss konzipierte Gewindeeinsatzmuttern bieten eine effiziente, langlebige und leichte Befestigungslösung für Kunststoffkomponenten im Automobilbereich. Ihre präzise gerändelten Strukturen, das optimierte Einbaudesign und die Kompatibilität mit Spritzgussverfahren machen sie zu einem unverzichtbaren Bestandteil im modernen Automobilbau.

Durch die direkte Integration von Metalleinsätzen in Kunststoffteile können Automobilhersteller Folgendes erreichen:

Zuverlässige Innengewindeverbindungen

Verbesserte mechanische Festigkeit und Haltbarkeit

Reduzierte Produktionsschritte und Herstellungskosten

Unterstützung des Leichtbaus von Fahrzeugen

Da sich die Automobiltechnologie immer weiter weiterentwickelthöhere Effizienz, Elektrifizierung,und Leichtbaustrukturen bleiben Gewindemuttern eine entscheidende Lösung für die Befestigung von Hochleistungskunststoffkomponenten.

Wenn Sie technische Unterstützung, kundenspezifische Designs oder Muster benötigen, wenden Sie sich an Juxin Fasteners, um mehr über unsere Gewindeeinsatzlösungen für Automobilanwendungen zu erfahren.
