Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

Überblick

Konische Gewindeeinsätze sind spezielle Gewindeeinsatzmuttern, die für Kunststoffkomponenten entwickelt wurden und für starke, langlebige Innengewinde in thermoplastischen Teilen sorgen. Die Modelle JX-IUA, JX-IUB und JX-IUC sind für den Einsatz durch Thermofixierung konzipiert, sodass der Einsatz fixiert werden kann.

Diese Gewindeeinsätze werden häufig in der Elektronik, in Automobilkomponenten und in Haushaltsgeräten eingesetzt, wo zwischen dem Metalleinsatz und dem Kunststoff eine zuverlässige Befestigung und Vibrationsfestigkeit entsteht.

Beim Einbau wird der Einsatz erhitzt und in ein vorgeformtes Loch im Kunststoffbauteil gedrückt. Wenn der umgebende Kunststoff weicher wird, fließt er in die gerändelte Oberfläche des Einsatzes. Nach dem Abkühlen entsteht eine mechanische Verbindung zwischen dem Metalleinsatz und dem Kunststoffmaterial, wodurch eine sichere Schraubverbindung entsteht.

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

Überblick

Konisch durch Gewindeeinsätzesind spezielle Gewindeeinsatzmuttern, die für Kunststoffkomponenten entwickelt wurden und für starke, langlebige Innengewinde in thermoplastischen Teilen sorgen. Die Modelle JX-IUA, JX-IUB und JX-IUC sind für den Einsatz durch Thermofixierung konzipiert, sodass der Einsatz fixiert werden kann.

Dieses Design macht Klebstoffe überflüssig und verbessert die Auszugsfestigkeit und Vibrationsfestigkeit der Baugruppe erheblich.

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

Strukturelle Gestaltung von konischen Gewindeeinsätzen

Die Serien JX-IUA, JX-IUB und JX-IUC verfügen über eine konische Außenstruktur mit optimierten Rändelungsmustern, die den Halt in Kunststoffmaterialien maximieren.

Zu den wichtigsten Designmerkmalen gehören:

Konisches Körperprofil fürsanftes und präzises Einführen

Abgewinkelte, gerändelte Oberflächendie die Reibung mit Kunststoffmaterialien erhöhen

Design mit durchgehendem GewindeErmöglicht ein vollständiges Einrasten des Bolzens

Optimierte Geometrie für die Heatset-Installation

Das abgewinkelte Rändelungsdesign sorgt für eine größere Kontaktfläche mit dem umgebenden Kunststoff und verbessert so die Drehmomentfestigkeit und die axiale Auszugsfestigkeit des Einsatzes im Vergleich zu herkömmlichen Einsätzen mit gerader Rändelung.

Heatset-Installationsprozess

Konische Gewindeeinsätze werden normalerweise mit einem installiertHeatset-Einlegeverfahren.

Installationsprinzip

Der Einleger wird auf eine kontrollierte Temperatur erhitzt und in das Kunststoffbauteil gepresst. Wenn der Kunststoff weicher wird, fließt er in die Rändelmuster auf der Einsatzoberfläche. Wenn der Kunststoff abkühlt, verfestigt er sich um den Einsatz herum und bildet eine starke mechanische Verbindung.

Diese Methode gewährleistet eine zuverlässige Gewindeverstärkung bei gleichzeitiger Wahrung der strukturellen Integrität des Kunststoffteils.

Installationsrichtlinien

Für eine optimale Leistung sollten folgende Parameter berücksichtigt werden:

Lochdurchmesser:Typischerweise mit einem Übermaß von 0,1–0,2 mm relativ zum Außendurchmesser des Einsatzes ausgelegt

Heiztemperatur:meist zwischen 200 und 300°C, abhängig vom Kunststoffmaterial

Einsteckkraft:vertikal angebracht werden, um die richtige Ausrichtung zu gewährleisten

Abkühlzeit:Es muss genügend Zeit eingeräumt werden, damit sich der Kunststoff verfestigt und die mechanische Verriegelung bildet

Nach der Installation wird ein Auszugstest empfohlen, um die Verbindungsleistung zu überprüfen.

Aufgrund der hohen Temperaturen der Einsätze sollten Bediener während der Installation außerdem Schutzhandschuhe tragen.

Materialien und Korrosionsbeständigkeit

Die Gewindeeinsätze JX-IUA, JX-IUB und JX-IUC werden üblicherweise aus Edelstahlmaterialien wie SUS303 oder SUS304 hergestellt.

Zu den Vorteilen von Edelstahleinsätzen gehören:

Ausgezeichnete Korrosionsbeständigkeit

Lange Lebensdauer in feuchter oder chemischer Umgebung

Hohe mechanische Festigkeit

Reduziert das Risiko von Verbindungsfehlern durch Rost

Im Vergleich zu Verbindungselementen aus Kohlenstoffstahl bieten Edelstahleinsätze eine überlegene Haltbarkeit und Zuverlässigkeit in anspruchsvollen Industrieumgebungen.

Diese Gewindeeinsätze werden so hergestellt, dass sie den Festigkeitsanforderungen der Klasse A gemäß den entsprechenden technischen Spezifikationen entsprechen.

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

Leistungsvorteile

Thermofixierte Gewindeeinsätze bieten mehrere Leistungsvorteile gegenüber herkömmlichen Befestigungslösungen.

Starke mechanische Verriegelung

Durch den Heatset-Prozess entsteht eine physikalische Verbindung zwischen der Einlage und dem Kunststoff, wodurch die Belastbarkeit verbessert wird.

Hohe Vibrationsfestigkeit

Die mechanische Verriegelungsstruktur verhindert ein Lösen bei Vibrationen und macht die Einsätze ideal für dynamische Umgebungen.

Verbesserte Auszugsfestigkeit

Das abgewinkelte Rändeldesign erhöht die axiale Haltekraft im Vergleich zu Standardmutterinstallationen erheblich.

Vereinfachte Montage

Im Gegensatz zu herkömmlichen Muttern, für die Schraubenschlüssel oder zusätzliche Hardware erforderlich sind, können Heatset-Einsätze mithilfe kontrollierter Heizgeräte direkt in Kunststoffkomponenten eingebaut werden.

Dies vereinfacht Montageprozesse und unterstützt automatisierte Produktionslinien.

Vergleich mit traditionellen Nüssen

Herkömmliche Muttern basieren in der Regel auf Gewindeeingriff oder Klebebindung, um Kunststoffbaugruppen zu sichern. Im Laufe der Zeit können sich diese Verbindungen aufgrund von Vibrationen oder einer Verschlechterung des Klebstoffs lösen.

Im Gegensatz dazu stellen thermofixierte Gewindeeinsätze eine direkte mechanische Verbindung mit dem Kunststoffmaterial her.

Zu den Vorteilen gehören:

Kein Risiko eines Klebeversagens

Reduzierter Fadenverschleiß

Verbesserte Langzeitstabilität

Höhere Widerstandsfähigkeit gegenüber Vibrationen und Zugbelastungen

Das abgewinkelte Rändelmuster, das in den JX-IUA-, JX-IUB- und JX-IUC-Wendeschneidplatten verwendet wird, sorgt außerdem für einen größeren Reibungseingriff mit Kunststoffmaterialien als herkömmliche Designs mit gerader Rändelung.

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

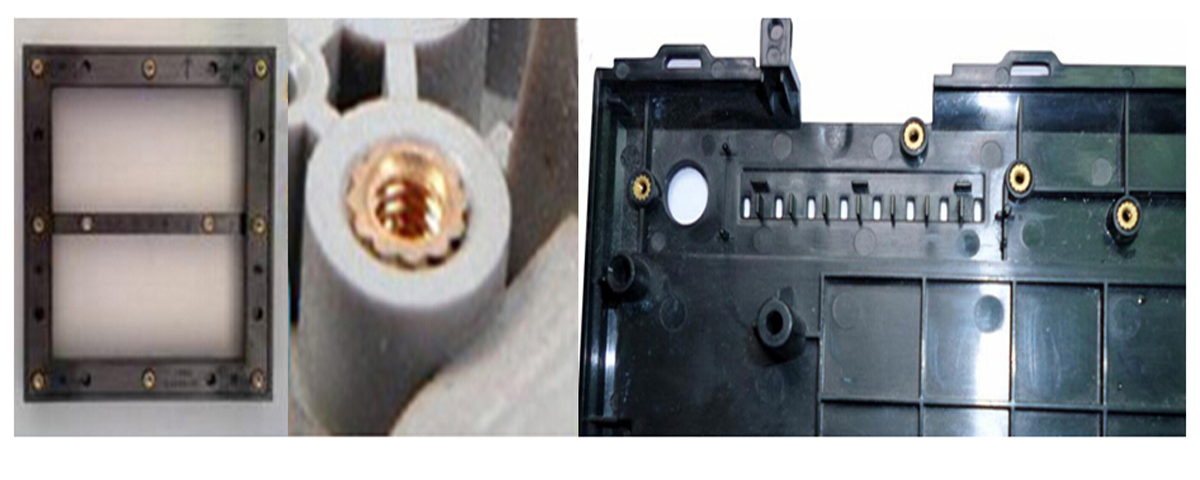

Typische Anwendungen

Aufgrund ihrer Festigkeit und Zuverlässigkeit werden konische Einsätze mit Durchgangsgewinde in vielen Branchen häufig eingesetzt.

Zu den gängigen Anwendungen gehören:

Gehäuse für elektronische Geräte

Automobil-Innenraumkomponenten

Haushaltsgerätestrukturen

Kunststoffgehäuse und -platten

Industrielle Kunststoffbaugruppen

Diese Einsätze sorgen für langlebige Innengewinde in Kunststoffkomponenten, die eine häufige Montage und langfristige Zuverlässigkeit erfordern.

Abschluss

Konische Einsätze mit durchgehendem Gewinde – die Typen JX-IUA, JX-IUB und JX-IUC bieten eine effektive Lösung zur Verstärkung von Kunststoffkomponenten mit starken Innengewinden. Durch den Heatset-Installationsprozess und das optimierte Rändeldesign bieten diese Einsätze eine hervorragende Auszugsfestigkeit, Vibrationsbeständigkeit und Korrosionsbeständigkeit.

Für Hersteller, die zuverlässige Befestigungslösungen für Kunststoffbaugruppen in Elektronik-, Automobil- und Haushaltsgeräteanwendungen suchen, bleiben thermofixierte Gewindeeinsätze eine der effizientesten und langlebigsten Optionen.

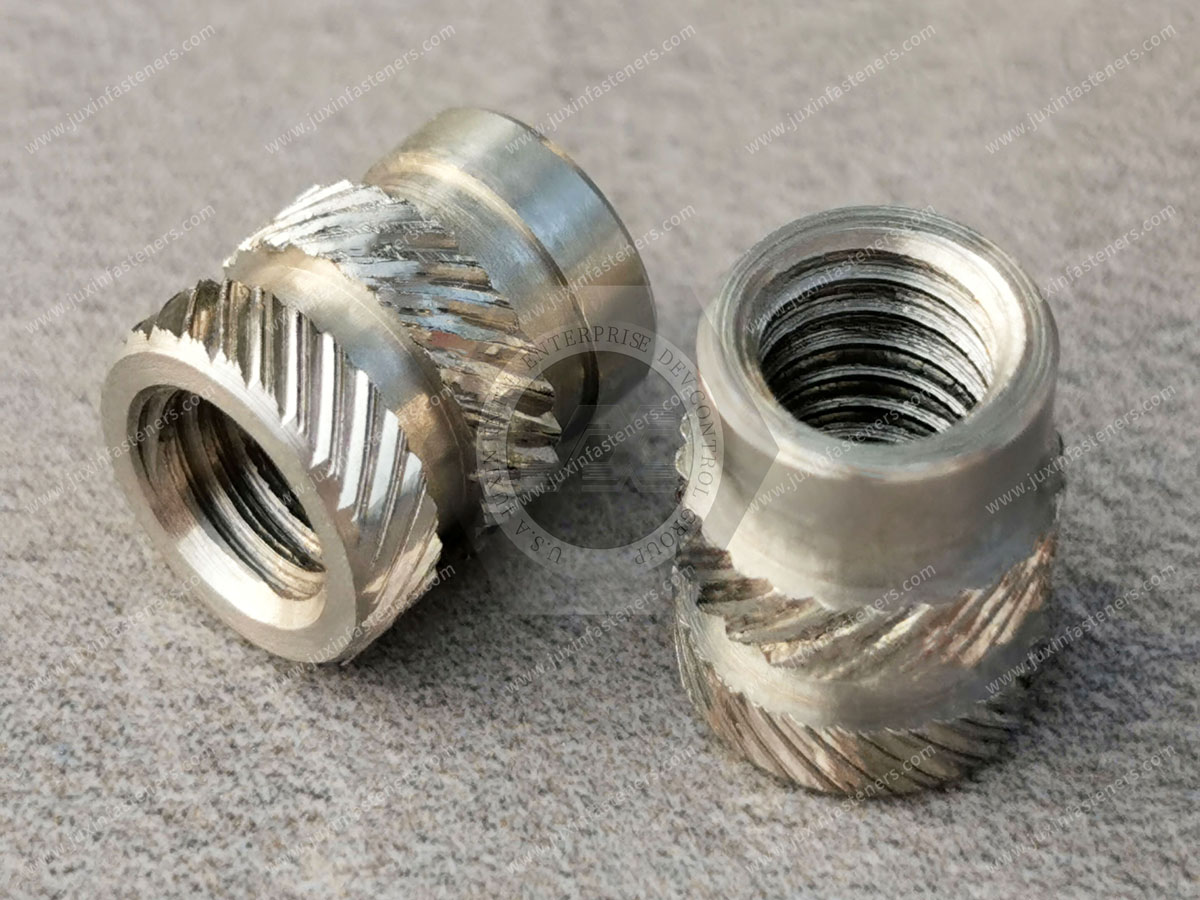

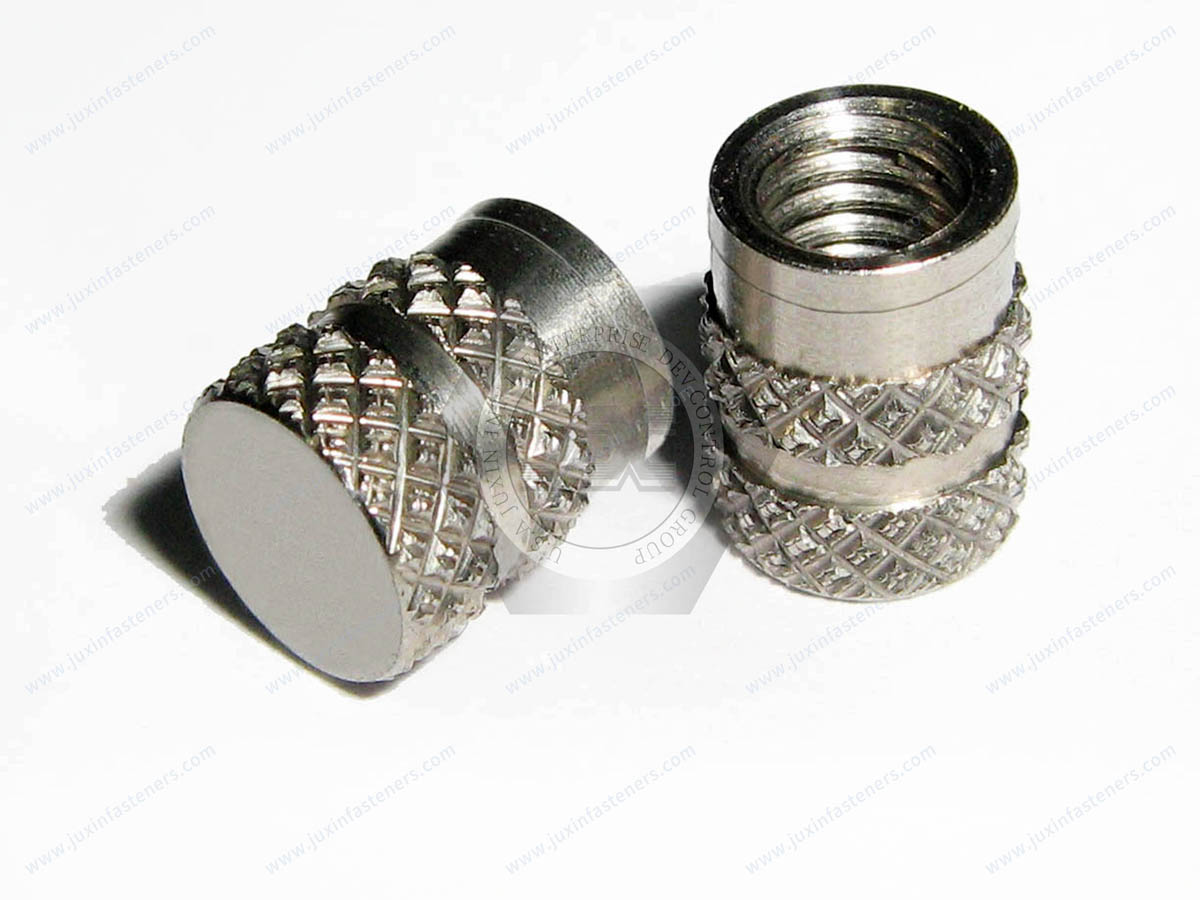

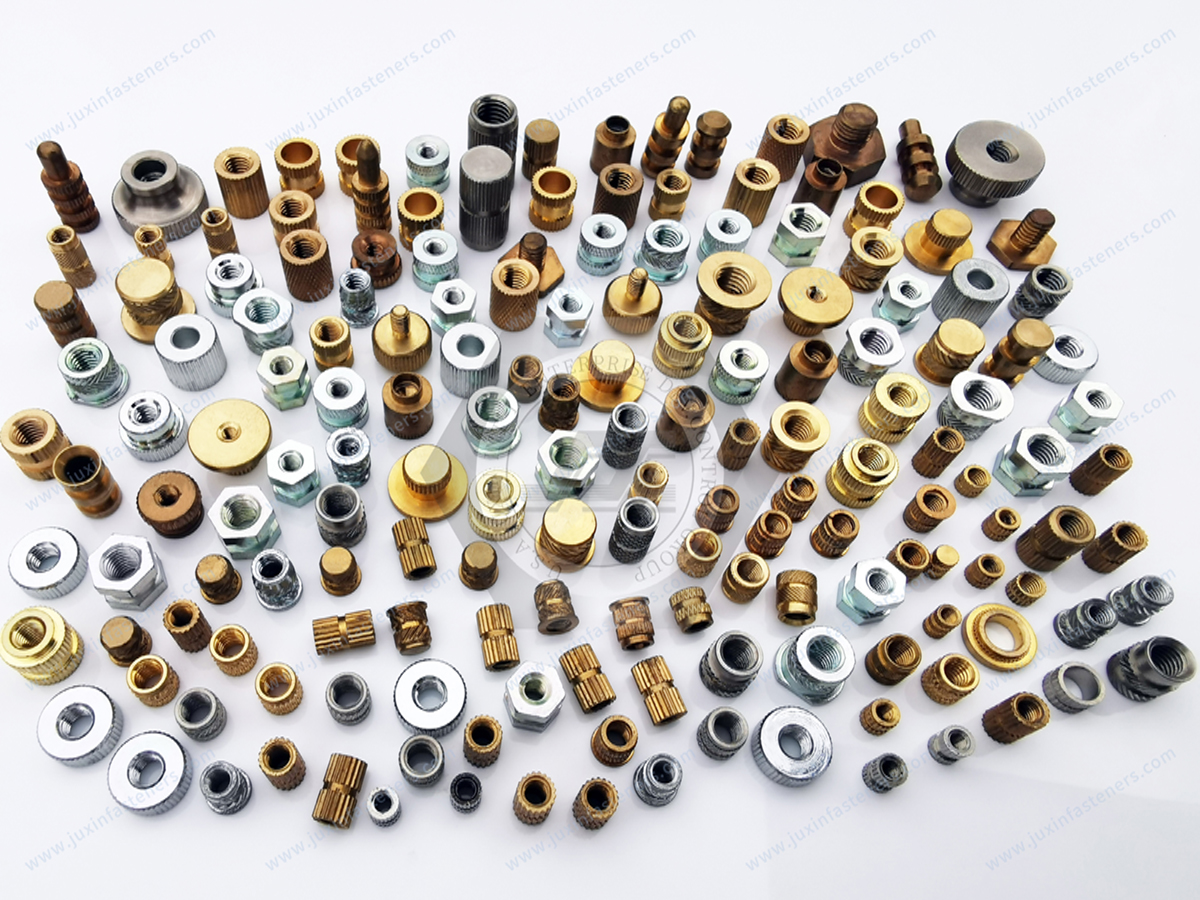

ProductPictures

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC
