Konische Gewindeeinsätze aus Edelstahl für Kunststoffe

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

Überblick

Konische Gewindeeinsätze für Kunststoffe, einschließlich JX-IUA, JX-IUB und JX-IUC, sind fortschrittliche thermofixierte Gewindeeinsätze, die zur Herstellung starker, langlebiger Innengewinde in thermoplastischen Komponenten entwickelt wurden. Mithilfe eines Thermofixierverfahrens verriegeln sich diese Einsätze mechanisch im Kunststoffsubstrat und ermöglichen so eine zuverlässige Befestigung ohne Klebstoffe oder zusätzliche Hardware.

Diese Einsätze werden häufig in Elektronik-, Automobil- und Haushaltsgeräteanwendungen eingesetzt und bieten eine hohe Auszugsfestigkeit, ausgezeichnete Vibrationsfestigkeit und langfristige Haltbarkeit. Ihr Design ermöglicht eine einfache Installation in vorgeformten Löchern, vereinfacht die Montage und unterstützt automatisierte Produktionslinien.

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Konische Gewindeeinsätze für Kunststoffe – Typen JX-IUA, JX-IUB, JX-IUC

Überblick

Konische Gewindeeinsätze aus Edelstahl für Kunststoffe

Konstruktionsmerkmale von konischen Gewindeeinsätzen

Die Serien JX-IUA, JX-IUB und JX-IUC wurden für maximale Retention und Stabilität in Kunststoffteilen entwickelt. Zu den wichtigsten Designmerkmalen gehören:

Konisches Körperprofil für präzises, progressives Einführen

Abgewinkelte, gerändelte Oberflächen, die die Reibung mit Kunststoff verbessern

Das Design mit durchgehendem Gewinde ermöglicht den vollständigen Bolzeneingriff

Mechanische Verriegelungsbildung nach dem Abkühlen

Das abgewinkelte Rändelmuster bietet eine höhere Auszugsfestigkeit und Drehmomentfestigkeit als herkömmliche gerade Rändelkonstruktionen. Dadurch wird sichergestellt, dass der Einsatz auch bei starker Vibration oder wiederholter Montage sicher verankert bleibt.

Heatset-Installationsprozess

Konische Gewindeeinsätze werden im Heatset-Verfahren eingebaut.

Installationsprinzip

Der Einsatz wird auf eine kontrollierte Temperatur (typischerweise 200–300 °C, je nach Kunststoff) erhitzt und in ein vorgeformtes Loch gepresst. Der umgebende Kunststoff wird weicher und fließt in das Rändelmuster des Einsatzes. Nach dem Abkühlen verfestigt sich der Kunststoff und es entsteht eine mechanische Verbindung, die eine hohe Retention und Drehmomentfestigkeit gewährleistet.

Installationsrichtlinien

Lochdurchmesser: etwas kleiner als der Außendurchmesser des Einsatzes, typischerweise 0,1–0,2 mm Übermaß

Einführkraft: vertikal angewendet für genaue Ausrichtung

Abkühlung: ausreichend Zeit, um eine stabile mechanische Verriegelung zu bilden

Sicherheit: Bediener sollten während der Installation hitzebeständige Handschuhe tragen

Nach der Installation wird ein Auszugstest empfohlen, um die Festigkeit der Verbindung zu überprüfen.

Materialvorteile und Korrosionsbeständigkeit

Die JX-IUA-, JX-IUB- und JX-IUC-Einsätze werden üblicherweise aus Edelstahl (SUS303 oder SUS304) hergestellt. Zu den Vorteilen gehören:

Hervorragende Korrosionsbeständigkeit für den Einsatz in feuchten oder chemischen Umgebungen

Hohe mechanische Festigkeit für tragende Anwendungen

Reduziertes Risiko rostbedingter Ausfälle im Vergleich zu Kohlenstoffstahl

Festigkeitsklasse A gemäß technischer Spezifikation Q1980616

Die Edelstahlkonstruktion gewährleistet langfristige Zuverlässigkeit in Industrie- und Verbraucheranwendungen.

Konische Gewindeeinsätze aus Edelstahl für Kunststoffe

Vorteile gegenüber herkömmlichen Nüssen

Thermofixierte Gewindeeinsätze bieten im Vergleich zu herkömmlichen Muttern mehrere Vorteile:

Keine Klebstoffe erforderlich: eliminiert das Risiko eines Klebstoffversagens

Verbesserte Vibrationsfestigkeit: Die mechanische Verriegelung verhindert ein Lösen

Höhere Auszugsfestigkeit: Die abgewinkelte Rändelung vergrößert die Reibungsfläche

Vereinfachte Montage: Schraubenschlüssel oder Spezialwerkzeuge sind nicht mehr erforderlich

Kompatibel mit der automatisierten Produktion: ideal für die Massenfertigung

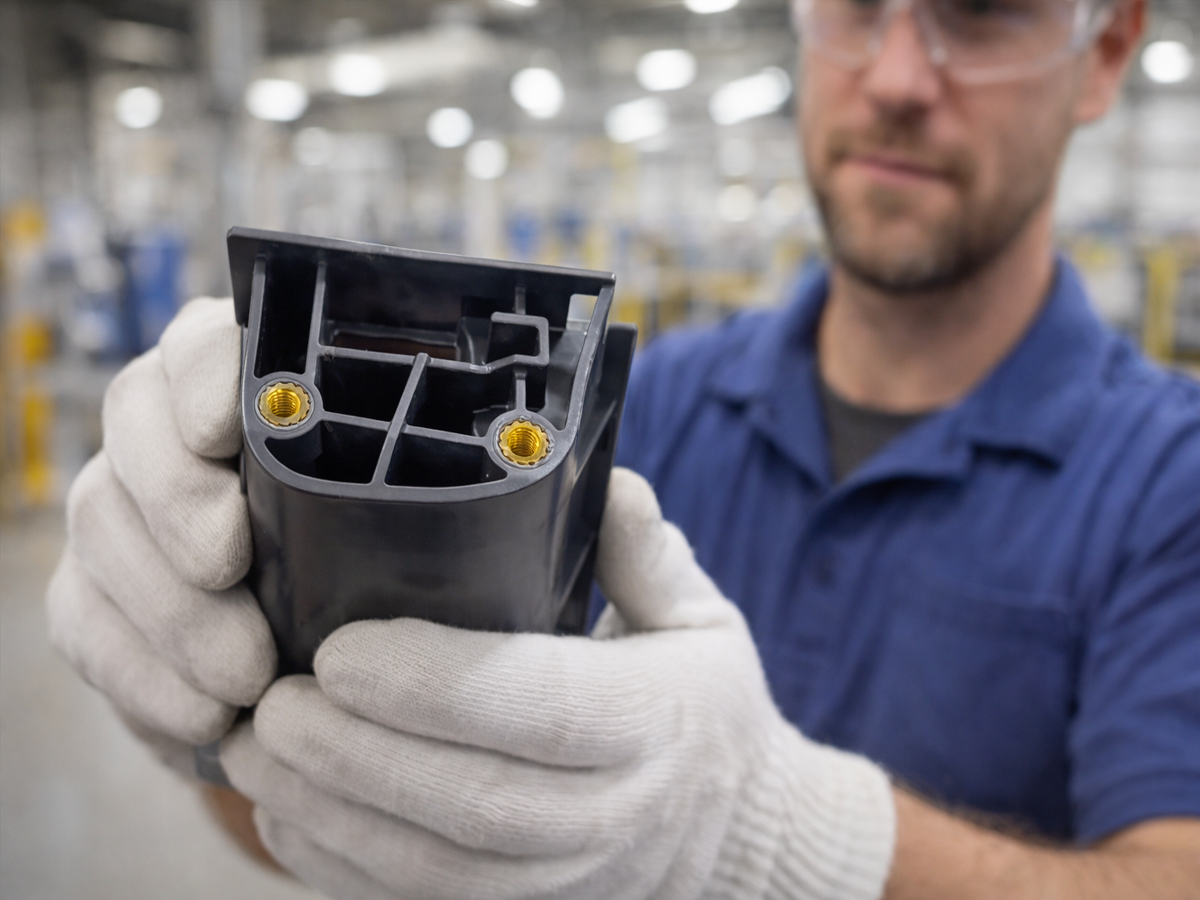

Aufgrund dieser Vorteile eignen sich konische Gewindeeinsätze besonders für Kunststoffgehäuse, Kfz-Innenteile und Gerätebaugruppen.

Typische Anwendungen

Elektronikgehäuse – Sichern Sie interne Komponenten mit starken Gewinden

Automobilinnenraum – Kunststoffplatten und Halterungen befestigen

Haushaltsgeräte – Kunststoffgehäuse für wiederholten Gebrauch verstärken

Industrielle Kunststoffbaugruppen – zuverlässige mechanische Verbindungen in Strukturbauteilen

Diese Einsätze werden zunehmend auch in 3D-gedruckten Kunststoffteilen verwendet, wo optimierte Thermofixierungsparameter die Haltbarkeit und Leistung verbessern.

Abschluss

Konische Einsätze mit durchgehendem Gewinde – die Typen JX-IUA, JX-IUB und JX-IUC bieten eine leistungsstarke, langlebige Lösung zur Verstärkung von Kunststoffkomponenten mit Innengewinde. Mit Merkmalen wie Thermofixierung, abgewinkelter Rändelung, Edelstahlkonstruktion und hoher Auszugsfestigkeit sind diese Einsätze ideal für die Elektronik- und Automobilindustrieund Geräteanwendungen, bei denen Zuverlässigkeit, Vibrationsfestigkeit und einfache Montage von entscheidender Bedeutung sind.

Für technische Zeichnungen, Musteranfragen oder Angebote für Gewindeeinsätze für Kunststoffe wenden Sie sich an Juxin Fasteners, Ihren vertrauenswürdigen Lieferanten hochwertiger Befestigungslösungen.
