Gewindeeinsatzmuttern für Kunststoffe: Heatset- und Ultraschall-Installationslösungen

Überblick

Gewindeeinsatzmuttern, auch bekannt alsthermofixierte Gewindeeinsätzesind industrielle Verbindungselemente, die zur Herstellung starker, langlebiger Innengewinde in Kunststoffkomponenten entwickelt wurden. Diese Einsätze werden typischerweise durch Wärmeeinbringung oder Ultraschalleinbettung in thermoplastische Teile eingebaut und bieten zuverlässige Befestigungspunkte für wiederholte Montage und Demontage.

Gewindeeinsatzmuttern werden häufig verwendetelektronische Produkte, medizinische Geräte, Präzisions-Elektrogehäuseund Kunststoffstrukturbauteile, bei denen hochfeste Schraubverbindungen erforderlich sind.

Zu den typischen Einsatzserien gehören JX-SL, JX-SHK, JX-IS und JX-TH, die jeweils für spezifische Struktur- und Installationsanforderungen entwickelt wurden.

Zu den gängigen Materialien gehören:

Messing:hervorragende Bearbeitbarkeit und Leitfähigkeit

Edelstahl：Hohe Korrosionsbeständigkeit und Festigkeit

Aluminium： leicht und bleifrei

Mit diesen Materialien können Gewindeeinsätze den Anforderungen verschiedener Industrieumgebungen gerecht werden.

Wichtige Konstruktionsmerkmale von Gewindeeinsatzmuttern

Moderne Gewindemuttern für Kunststoffe verfügen über mehrere Strukturmerkmale, um eine zuverlässige Leistung beim Einbau in Kunststoffmaterialien zu gewährleisten.

Präzises Einführungsdesign

Die meisten Einsätze verfügen über einen abgerundeten Einführungskopf, der eine genaue Positionierung während der Installation ermöglicht und eine Fehlausrichtung oder Verkippung verhindert.

Progressive Außendurchmesserstruktur

Das Außenprofil weist häufig ein abgestuftes oder progressives Durchmesserdesign auf, sodass der Einsatz allmählich in das Kunststoffsubstrat eingebettet werden kann. Dieses Design trägt dazu bei, Kunststoffrisse während der Installation zu verhindern.

Gegensätzliche Rändelmuster

Hochleistungseinsätze verfügen über zwei gegenläufige Rändelungsmuster, die eine starke mechanische Verbindung mit dem Kunststoffmaterial herstellen. Diese Struktur verbessert erheblich:

Auszugswiderstand

Drehmomentwiderstand

Dadurch bleibt der Gewindeeinsatz fest im Kunststoffbauteil verankert.

Installationsmethoden für Gewindeeinsatzmuttern

Gewindeeinsatzmuttern werden hauptsächlich mit zwei industriellen Verfahren montiert:

Ultraschalleinfügung

Ultraschallinstallation verwendethochfrequente Schwingungsenergieum Reibungswärme zwischen dem Einsatz und dem Kunststoffmaterial zu erzeugen. Der Prozess wandelt typischerweise elektrische Energie von 220 V/60 Hz in Ultraschallenergie von 20–30 kHz um, die durch das Installationshorn zum Einsatz übertragen wird.

Zu den Vorteilen gehören:

Schnelle Installationsgeschwindigkeit

Saubere und präzise Einbettung

Geringe thermische Auswirkung auf umgebende Materialien

Diese Methode wird häufig in Produktionsumgebungen mit hohen Stückzahlen eingesetzt.

Heat-Set-Installation

Die Heatset-Installation erfordertErhitzen des Gewindeeinsatzesauf eine kontrollierte Temperatur gebracht, bevor es in das Kunststoffbauteil gepresst wird. Der umgebende Kunststoff wird weicher und ermöglicht eine reibungslose Einbettung des Einsatzes.

Nach dem Abkühlen verfestigt sich der Kunststoff um den Einsatz herum und erzeugt eine starke mechanische Verriegelung.

Zu den Vorteilen gehören:

Hervorragendes Aussehen und Ausrichtung

Geringere innere Spannung in Kunststoffteilen

Geeignet für größere Komponenten oder Installationen mit mehreren Einsätzen

Der Heatset-Einbau ist eine der gebräuchlichsten industriellen Methoden zum Einbau von Gewindeeinsätzen.

Einige Einsätze, wie zum Beispiel die JX-IU-Serie, sind sowohl mit Ultraschall- als auch mit Heatset-Installationsmethoden kompatibel.

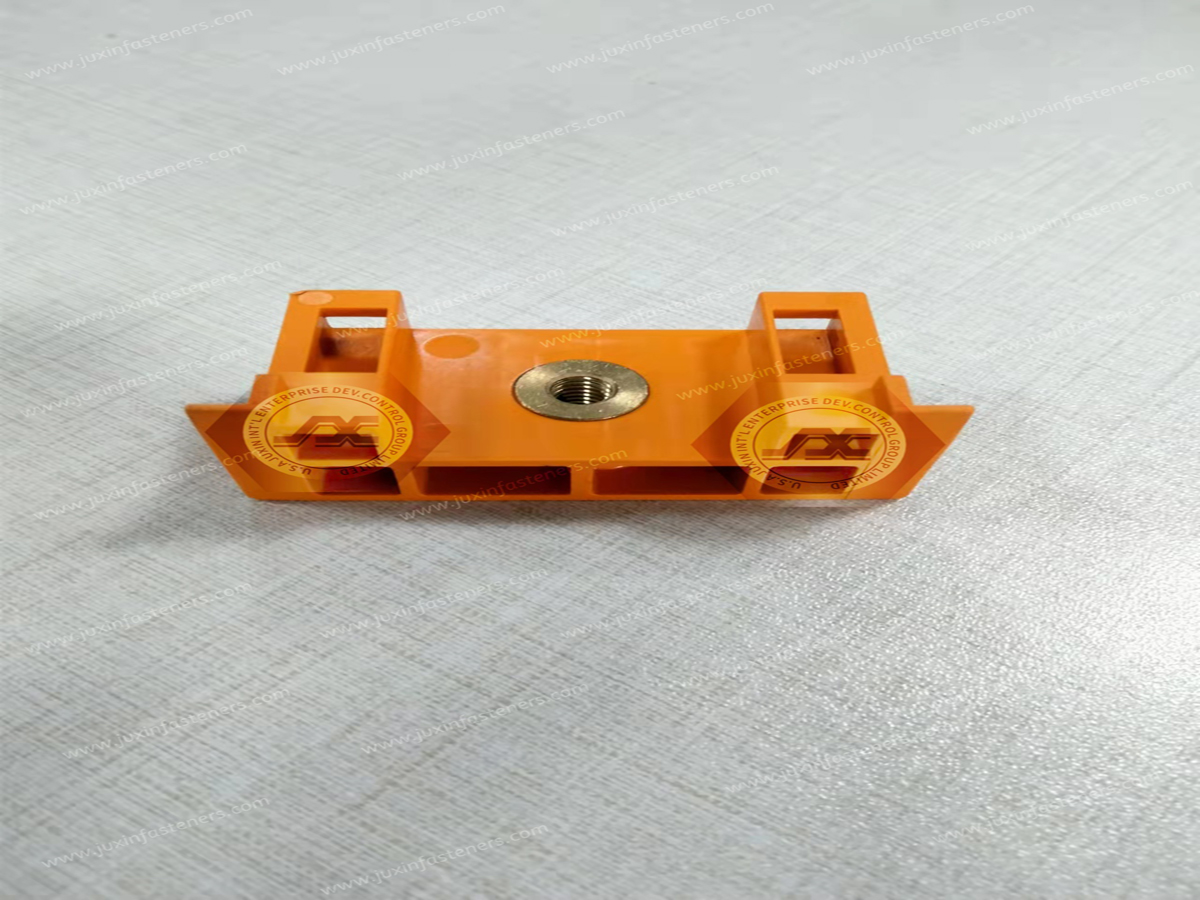

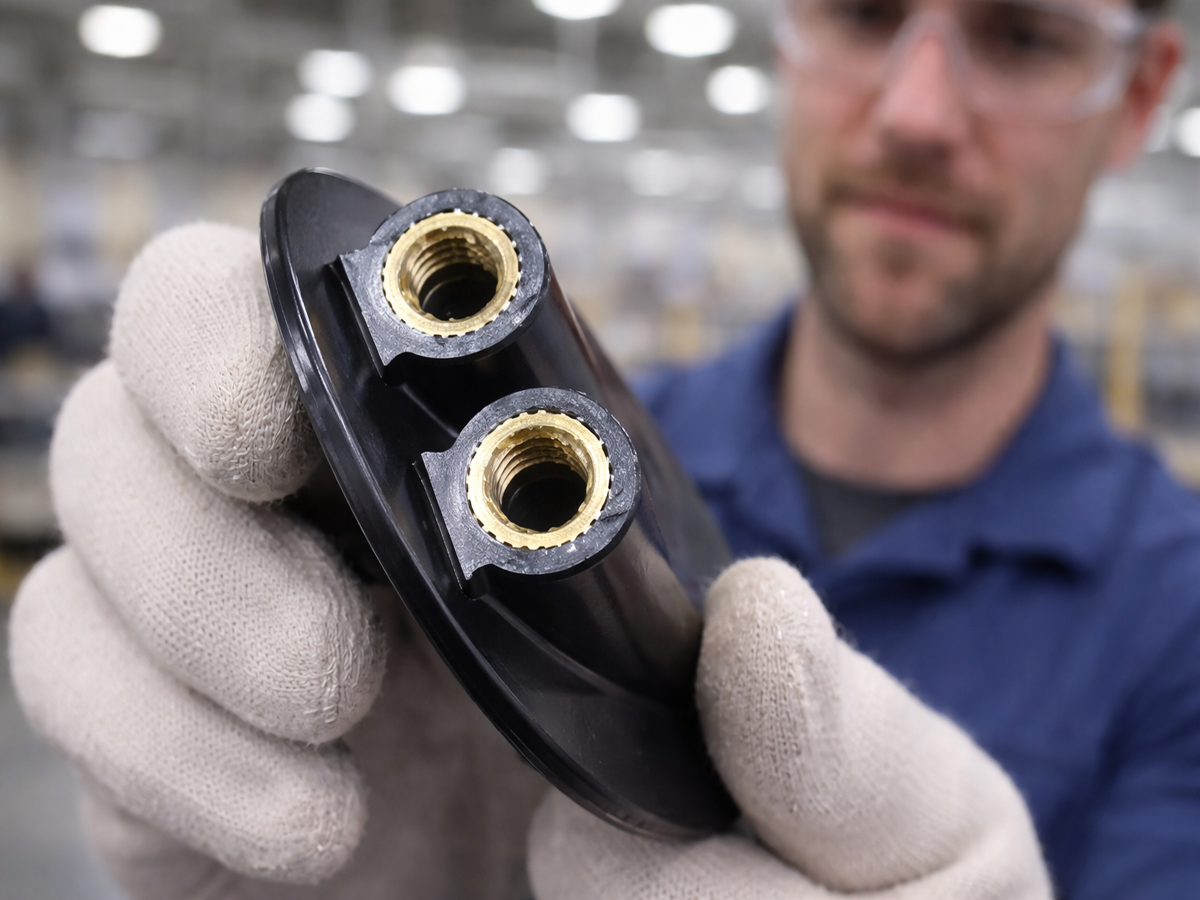

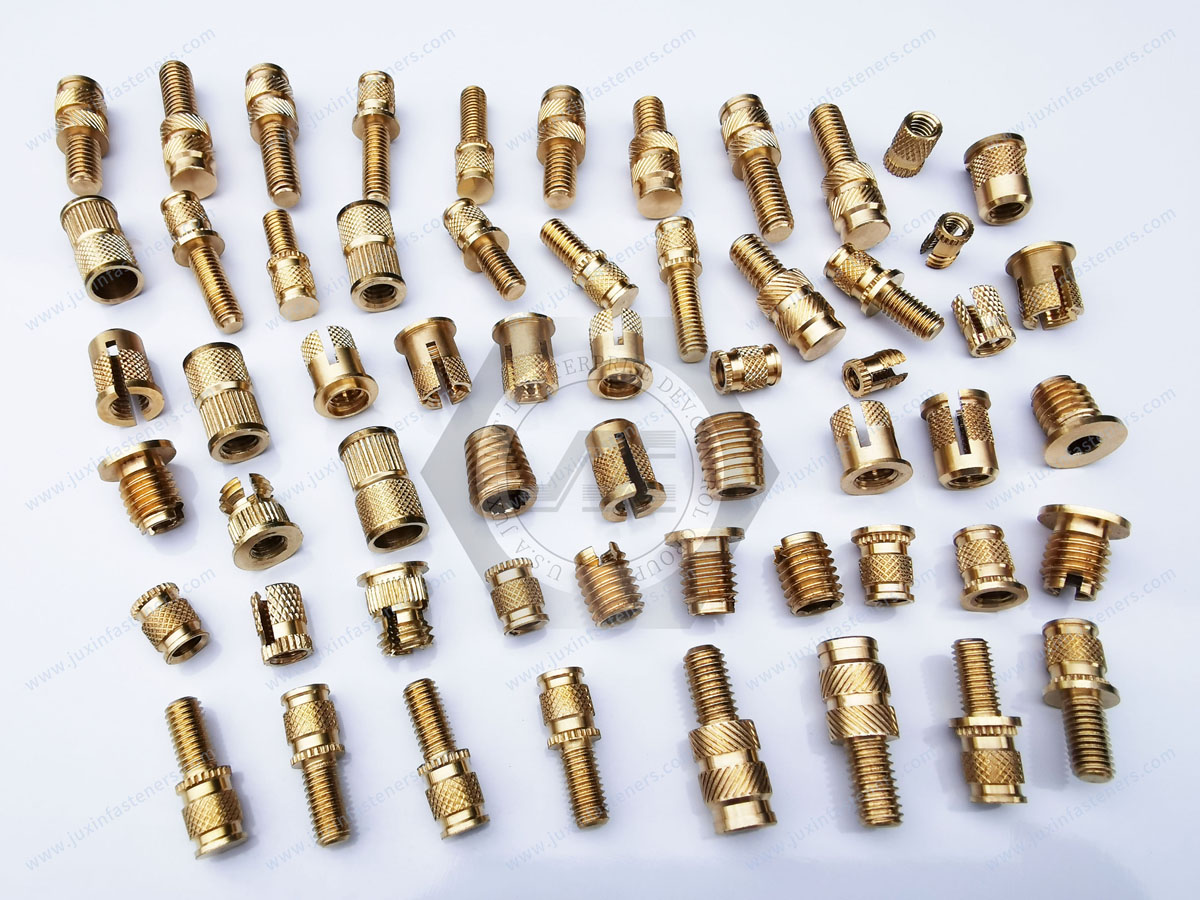

Haupttypen von Gewindeeinsatzmuttern

JX-SL-Serie

Die JX-SL-Serie verfügt über ein klassisches dreistufiges konisches Rändeldesign, das sowohl für die Thermofixierung als auch für die Ultraschallinstallation geeignet ist.

Zu den Hauptmerkmalen gehören:

Abgerundetes Einführungsdesign für genaue Positionierung

Struktur mit progressivem Durchmesser, um Kunststoffrisse zu verhindern

Gegenläufige Rändelungsmuster für hohes Drehmoment und Auszugswiderstand

Diese Konstruktion ermöglicht auch die Ausführung von Kunststoffbauteilen mit dünneren Wandabschnitten.

Zu den Materialoptionen gehören:

Messing (JX-SL-B)

Edelstahl (JX-SL-S)

Kohlenstoffstahl (JX-SL-C)

JX-SHK-Serie

Die JX-SHK-Serie basiert auf der SL-Struktur, verfügt jedoch über ein zusätzliches Flanschkopfdesign.

Dieser Flansch ermöglicht die Aufnahme von Lasten durch den Einsatz und nicht durch das Kunststoffmaterial, wodurch eine plastische Verformung oder ein Überlaufen während der Installation verhindert wird.

Wie die SL-Serie kann sie im Heatset- oder Ultraschallverfahren installiert werden.

JX-IS-Serie

Die JX-IS-Serie zeichnet sich durch ein symmetrisches Design mit Mittelrändelung und Endschlitzen aus.

Aufgrund dieser Struktur muss der Einsatz während der Installation nicht ausgerichtet werden, was die Montageeffizienz in automatisierten Produktionsumgebungen verbessert.

Diese Serie ist mit beiden kompatibel:

Gerade Löcher

Konische Löcher

in Kunststoffbauteilen.

JX-TH-Serie

Die JX-TH-Serie ist ein konischer, thermofixierter Gewindeeinsatz für Kunststoffanwendungen.

Im Vergleich zur SHK-Serie verfügt die TH-Ausführung über zusätzliche Schlitze, wodurch die Auszugsfestigkeit um mehr als 10 % erhöht wird.

Zu den Hauptmerkmalen gehören:

Optimierte Rändelstruktur

Verbesserte Aufbewahrungsleistung

Heißfixierter Einbau in gerade Kunststofflöcher

Leistungsmerkmale

Zu den wichtigsten Leistungsindikatoren für Gewindeeinsatzmuttern aus Kunststoff zählen:

Auszugsfestigkeit

Die Auszugsfestigkeit misst die axiale Kraft, die erforderlich ist, um den Einsatz aus dem Kunststoffmaterial zu entfernen.

Drehmoment-Aus-Widerstand

Der Drehmomentwiderstand misst das Drehmoment, das erforderlich ist, um den Einsatz im Kunststoffsubstrat zu drehen.

Diese Werte hängen von mehreren Faktoren ab, darunter:

Geben Sie Größe und Design ein

Material der Einlage

Art des Kunststoffsubstrats (ABS, PC, PA, PE/PP usw.)

Installationsmethode und Prozesssteuerung

Da die Installationsparameter einen großen Einfluss auf die Endleistung haben, sollten die tatsächlichen Testergebnisse nach der Installation als endgültige Referenz verwendet werden.

Typische Anwendungen

Aufgrund ihrer zuverlässigen mechanischen Leistung werden Gewindeeinsatzmuttern für Kunststoffe in vielen Branchen häufig eingesetzt, darunter:

Gehäuse für Unterhaltungselektronik

Gehäuse für medizinische Geräte

Präzisionselektrogeräte

Kommunikations- und Netzwerkgeräte

Strukturbauteile aus Kunststoff

3D-gedruckte Kunststoffteile

Aktuelle Studien zeigen außerdem, dass optimierte Parameter wie Einsatzdesign, Einbautemperatur und Lochdurchmesser die Haltbarkeit von Gewindeeinsätzen in 3D-gedruckten Kunststoffbauteilen deutlich verbessern können.

Richtlinien für Auswahl und Installationsdesign

Die richtige Konstruktion und Installation sind entscheidend für die Erzielung einer optimalen Leistung.

Auswahl einfügen

Bei der Auswahl von Gewindeeinsatzmuttern sollten Ingenieure Folgendes berücksichtigen:

Gewindespezifikation (metrisch oder zöllig)

Material wie Messing (C3604), Edelstahl (SUS303) oder Aluminium

Strukturtyp, z. B. Flanscheinsätze oder symmetrische Einsätze

Anwendungsumgebung

Empfehlungen zum Design von Kunststoffteilen

Um eine zuverlässige Installation zu gewährleisten, sollten Kunststoffteile mehreren strukturellen Richtlinien folgen:

Halten Sie am Boden des Lochs 1–3 mm Platz frei, damit geschmolzener Kunststoff fließen kann

Empfohlene Lochwandstärke ≥ 1,5–2 mm

Lochdurchmesser etwas kleiner als der Außendurchmesser des Einsatzes

Zur einfacheren Positionierung ist die obere Öffnung um 0,1–0,2 mm etwas größer

Der Boden des Lochs sollte einen Radius ≥ 0,2 mm oder Verstärkungsrippen aufweisen

Prozesskontrolle

Zu den wichtigsten Prozessparametern gehören:

Thermofixierungstemperatur (typischerweise 180–220 °C)

Ultraschall-Energiekontrolle

Pressgeschwindigkeit und Druck

Eine ordnungsgemäße Kontrolle trägt dazu bei, eine Fehlausrichtung des Einsatzes während der Installation zu verhindern.

Nach der Installation kann die Oberfläche des Metalleinsatzes etwa 0,1 mm über der Kunststoffoberfläche liegen, was bei den meisten Designs akzeptabel ist.

Abschluss

Gewindeeinsatzmuttern für Kunststoffe bieten eine zuverlässige und effiziente Methode zur Herstellung langlebiger Metallgewinde in Kunststoffbauteilen. Durch fortschrittliche Strukturdesigns und optimierte Installationsprozesse wie Thermofixierung und Ultraschalleinfügung bieten diese Einsätze eine hervorragende Auszugsfestigkeit und Drehmomentfestigkeit.

Da Kunststoffkomponenten in vielen Branchen weiterhin Metallteile ersetzen, bleiben Gewindeeinsätze eine unverzichtbare Befestigungslösung für hochfeste Kunststoffbaugruppen.

Hersteller wie Juxin Fasteners bieten eine breite Palette an Präzisionsgewindeeinsätzen an, die auf die Anforderungen moderner Industrieanwendungen zugeschnitten sind.
