Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf in der Automobilindustrie

Schweißbolzen mit 3 Vorsprüngen auf dem Kopf in Lösungen für die Automobilfertigung

Hochfeste Schweißverbindungen für den modernen Automobilbau

6-32 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

8-32 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

10-24 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

10-32 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

1/4-20 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

5/16-18 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

3/8-16 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

M3,5 x 0,60 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

M4 x 0,70 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

M5 x 0,80 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

M6 x 1,00 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

M8 x 1,25 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

M10 x 1,50 Schweißbolzen mit 3 Vorsprüngen oben auf dem Kopf

Im modernen Automobilbauzuverlässige geschweißte Befestigungslösungensind für die Gewährleistung der strukturellen Integrität des Fahrzeugs, der Produktionseffizienz und der langfristigen Haltbarkeit von entscheidender Bedeutung. DerSchweißbolzen mit 3 Vorsprüngen oben am Kopfist ein spezieller Schweißbefestiger, der dafür entwickelt wurdeStarke, lochfreie Befestigung an BlechenDamit eignet es sich ideal für Umgebungen mit hoher Stückzahl in der Automobilproduktion.

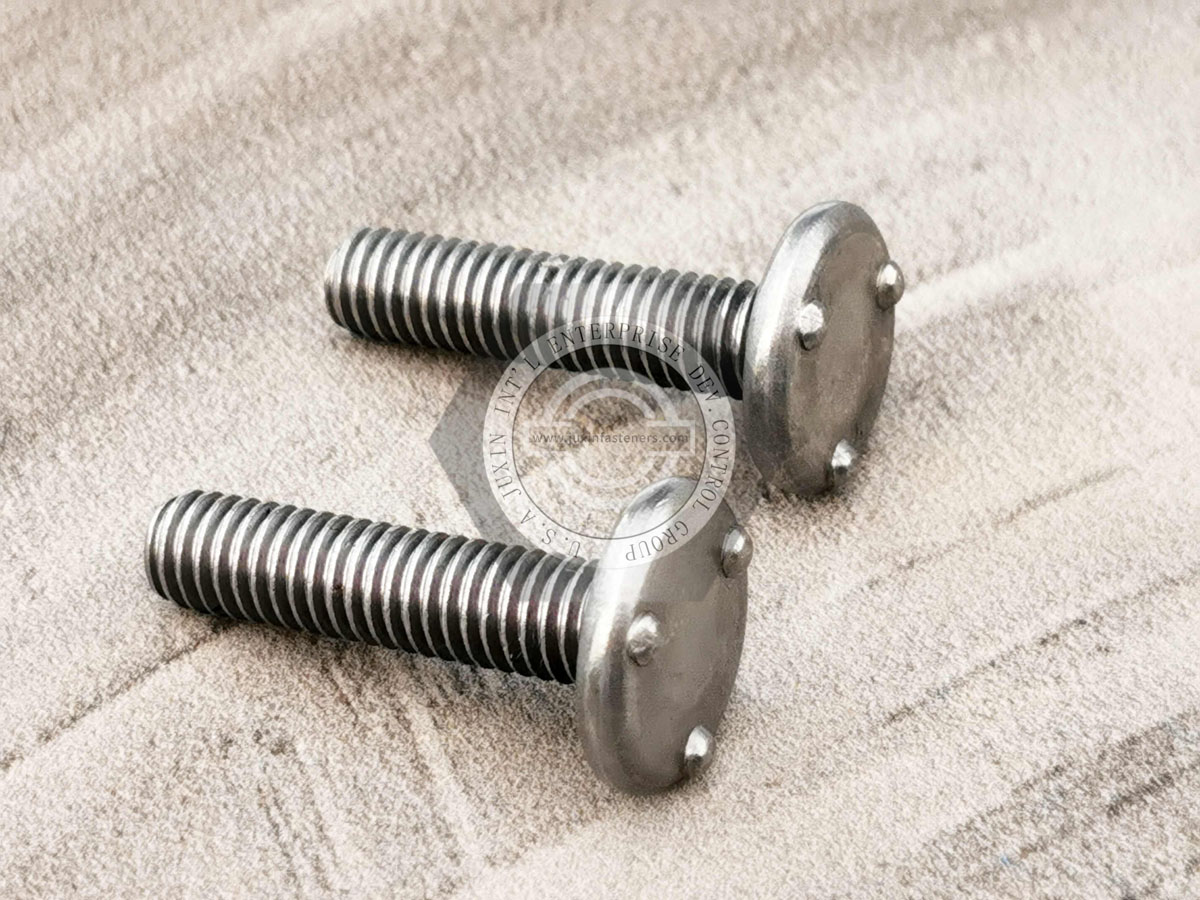

Diese Buckelschweißschraube verfügt über:Drei präzisionsgefertigte Schweißvorsprünge auf der Oberseite des Bolzenkopfes ermöglichen das direkte Anschweißen des Befestigungselements an das Blech und nicht durch dieses hindurch. Die drei Vorsprünge sind gleichmäßig verteilt und in Höhe und Masse identisch und bilden einestabile dreieckige SchweißkonstruktionDies gewährleistet eine gleichbleibende Schweißqualität und eine hervorragende mechanische Leistung.

Aufgrund dieser VorteileSchweißbolzen mit drei Vorsprüngenwerden von Automobilherstellern häufig in Karosseriestrukturen, Fahrwerkssystemen, Innenbaugruppen und Elektrofahrzeugen eingesetztBatterieinstallationen.

Hauptanwendungen von 3 Buckelschweißbolzen in der Automobilindustrie

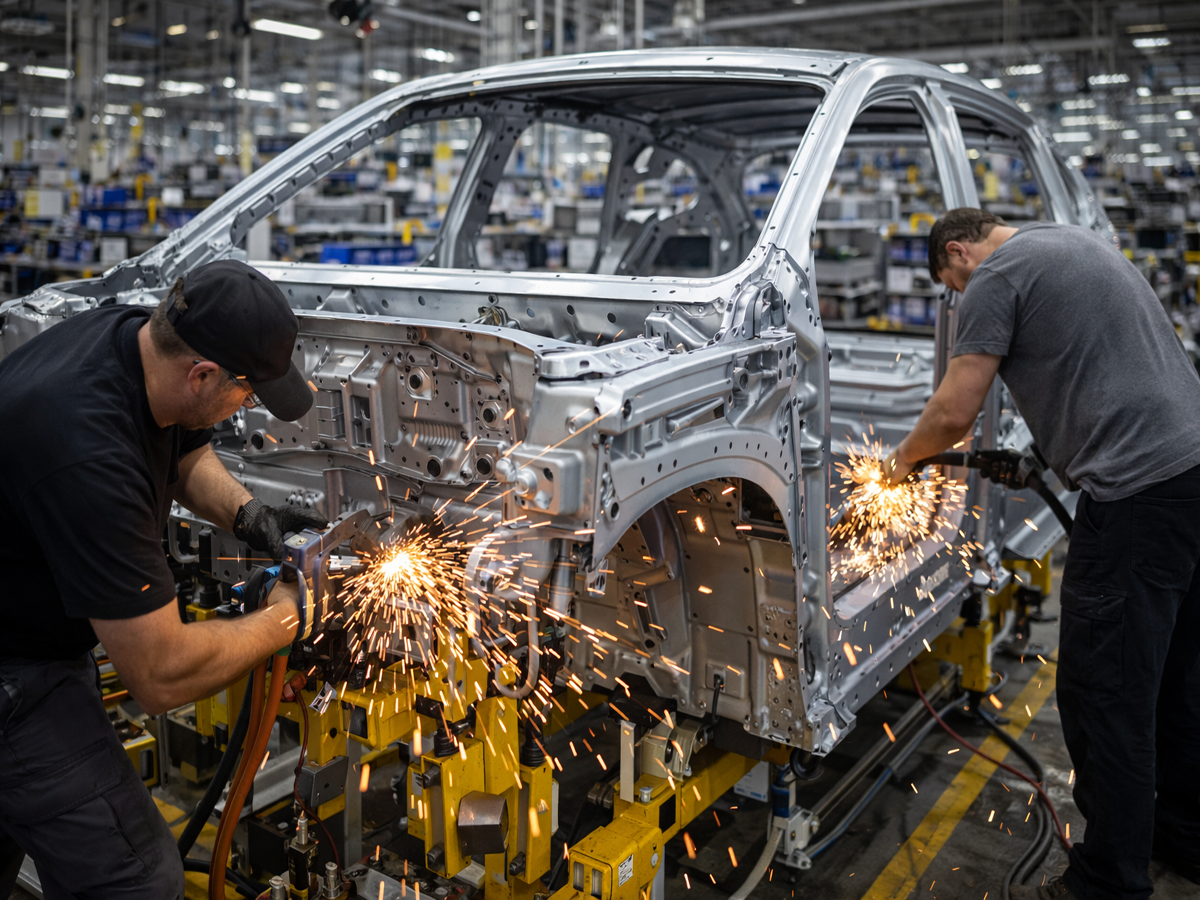

Montage der Karosseriestruktur

Im AutomobilbereichRohkarosserie (BIW)In der Fertigung werden Schweißbolzen häufig für strukturelle Befestigungspunkte verwendet.

Typische Anwendungen sind:

• Befestigungspunkte für Sicherheitsgurte

• Türscharnierhalterungen

• Körperverstärkungsstrukturen

• Kollisionssichere Balkenverbindungen

Zum Beispiel,Metrische Bolzen M8–M12 oder entsprechende Zollgrößenwerden häufig in Strukturbereichen eingesetzt, die eine hohe Zugfestigkeit erfordern. Bei sicherheitskritischen Komponenten wie zAntikollisionsstrahlen, Schweißbolzen müssen standhaltenZugbelastungen über 12 kNum die Sicherheit der Passagiere und die Zuverlässigkeit der Struktur zu gewährleisten.

DerDrei-Vorsprung-Schweißkonstruktionsorgt für eine starke Verbindung zwischen Bolzenkopf und Blech und macht vorgebohrte Löcher überflüssig.

 Befestigung des Fahrgestellsystems

Fahrwerkssysteme für Kraftfahrzeuge erfordern robuste und widerstandsfähige Befestigungslösungenständige Vibrationen, dynamische Belastungen und raue Straßenbedingungen.

Dreibuckelschweißbolzen werden zur Befestigung von Bauteilen verwendet wie:

• Halterungen für das Aufhängungssystem

• Lenkungsbaugruppen

• Bremsleitungshalterungen

• Strukturelle Montagehalterungen

Die dreieckige Vorsprungsstruktur verteilt die Schweißwärme und den Schweißdruck gleichmäßig und erzeugt so Schweißnähtestabile, hochfeste Schweißverbindungendie auch im Langzeitbetrieb des Fahrzeugs zuverlässig bleiben.

 Innenverkleidung und Kabelmanagement

Im Fahrzeuginnenraum bieten geschweißte Bolzen effiziente Befestigungspunkte für Leichtbauteile und sorgen gleichzeitig für die Dichtigkeit der Karosserie.

Typische Anwendungen sind:

• Teppichmontage

• Installation von Wärmedämmplatten

• Kabelbaum-Clip-Montage

• Befestigung der Innenverkleidung

Durch ErmöglichenLochfreies FlächenschweißenDiese Stollen tragen zur Aufrechterhaltung beiDie Integrität der Karosserieabdichtung wird verbessert, die Montagekomplexität verringert und die NVH-Leistung (Noise, Vibration, Harshness) verbessertin modernen Fahrzeugen.

 Installation des Batteriepakets für Elektrofahrzeuge

Mit dem schnellen Wachstum vonElektrofahrzeuge (EVs)In zunehmendem Maße werden Schweißbolzen eingesetztBatteriegehäuse und elektrische Verbindungssysteme.

Zu den Anwendungen gehören:

• Montage des Batteriepackgehäuses

• Elektrische Erdungsanschlüsse

• Strukturelle Befestigung innerhalb von Batteriemodulen

Für diese Anwendungen müssen Schweißbolzen Folgendes bieten:

• Hervorragende Leitfähigkeit

• Hohe Korrosionsbeständigkeit

• Starke Vibrationsfestigkeit

Sie werden oft aus hergestelltKohlenstoffstahl, Edelstahl oder aluminiumkompatible Materialien, wodurch die Kompatibilität mit leichten EV-Strukturen gewährleistet ist.

 Kernvorteile von 3 Buckelschweißbolzen-Befestigungselementen

Überlegene strukturelle Stabilität

DerDrei-Vorsprung-Schweißkonstruktionbildet astarre dreieckige Stützstruktur, das Schweißenergie und mechanische Belastungen gleichmäßig verteilt. Dies verbessert die Schweißnahtfestigkeit und verringert das Risiko von Verformungen oder Vibrationsfehlern.

 Lochfreie Installation

Im Gegensatz zu herkömmlichen Befestigungsmethoden werden Buckelschweißbolzen verwendeterfordern keine Bohrlöcherim Blattmaterial. Dies bietet mehrere Vorteile:

• Bewahrt die strukturelle Integrität des Blechs

• Beseitigt Spannungskonzentrationen um Löcher herum

• Verbessert die Korrosionsbeständigkeit und Dichtungsleistung

Hocheffiziente automatisierte Fertigung

Die Bolzenschweißtechnik kann vollständig integriert werdenautomatisierte Automobilproduktionslinien.

BenutzenBolzenschweißen mit Kurzzeitlichtbogenkönnen Hersteller erreichen:

• Schweißgeschwindigkeiten überschreiten30 Bolzen pro Minute

• Höchst reproduzierbare Schweißqualität

• Reduzierte Montagezeit und Arbeitskosten

Dadurch sind Dreibuckel-Schweißbolzen ideal fürUmgebungen für die Automobilfertigung mit hohem Volumen.

Leichtbau von Fahrzeugen

Automobilhersteller rücken zunehmend in den FokusFahrzeugleichtbauum die Kraftstoffeffizienz und die Reichweite von Elektrofahrzeugen zu verbessern.

Buckelschweißbolzen können hergestellt werden mit:

• Hochfester Kohlenstoffstahl

• Edelstahl

• Aluminiumkompatible Materialien

• Titanlegierungen für spezielle Anwendungen

Diese Materialien tragen dazu bei, das Fahrzeuggewicht zu reduzieren und gleichzeitig die strukturelle Leistung aufrechtzuerhalten.

Schweißprozess und technische Parameter

Gängige Schweißmethode

Das am weitesten verbreitete Schweißverfahren für Buckelschweißbolzen im Automobilbau ist:

Kurzzeit-Lichtbogen-Bolzenschweißen

Dieses Verfahren eignet sich für Materialien wie:

• Kohlenstoffstahl

• Edelstahl

• Aluminiumlegierungen

Typische Schweißparameter

Während die Parameter je nach Bolzengröße und Material variieren, umfassen typische Referenzwerte:

Diese Parameter gewährleistenstabile Schweißnahtdurchdringung und gleichbleibende Verbindungsfestigkeit.

Qualitätskontrollmethoden

Automobilhersteller implementieren strenge Qualitätskontrollverfahren für Schweißbolzen, darunter:

• Visuelle Schweißnahtprüfung

• Hammerprüfung

• Drehmomentprüfung

• Probenahme der Zugfestigkeit

Diese Methoden gewährleisten dielangfristige Zuverlässigkeit und Sicherheit von Schweißverbindungen.

Abschluss

DerSchweißbolzen mit 3 Vorsprüngen oben am Kopfbietet eine hocheffiziente und zuverlässige Befestigungslösung für die Automobilindustrie. Es istdreieckige Buckelschweißstruktur, lochfreie Installation und Kompatibilität mit automatisierten Fertigungslinienmachen es zur idealen Wahl für die moderne Fahrzeugproduktion.

AusVon der Karosseriestrukturmontage über Fahrwerkssysteme bis hin zu Innenkomponenten und EV-Batterieinstallationen, das liefern diese Buckelschweißbolzenhohe Festigkeit, verbesserte Produktionseffizienz und langfristige Haltbarkeit, um den sich verändernden Anforderungen globaler Automobilhersteller gerecht zu werden.

Verpackungsstandard

Bei Juxin Fasteners verwenden wir standardisierte Exportverpackungen, um Produktschutz, Rückverfolgbarkeit und Einhaltung internationaler Logistikanforderungen zu gewährleisten.

1. Standard-Exportverpackung

Sofern nicht anders angegeben, werden alle Produkte gemäß unserer werksseitigen Standard-Exportverpackung verpackt, die Folgendes umfasst:

Feuchtigkeitsbeständiger Innenschutz

Verpackung in Polybeuteln oder kleinen Kartons je nach Bedarf

Verstärkte Exportkartons

Klare Kennzeichnung mit Teilenummer, Spezifikation, Chargennummer und Menge

Bei Bedarf Palettierung für den See- oder Lufttransport

Unsere Standardverpackung ist darauf ausgelegt, einen sicheren Transport, eine effiziente Lagerung und den internationalen Versand über große Entfernungen zu gewährleisten.

2. Maßgeschneiderte Verpackungsoptionen

Wir bieten auch maßgeschneiderte Verpackungslösungen entsprechend den Kundenanforderungen an, einschließlich, aber nicht beschränkt auf:

Private Etikettierung

Maßgeschneiderte Barcodes

Spezifische Kartonabmessungen

Einzelhandelsverpackung

Spezielle Palettenkonfiguration

Kundenspezifische Kennzeichnung und Kennzeichnung

Bitte beachten Sie, dass kundenspezifische Verpackungen je nach Komplexität der Anforderungen mit zusätzlichen Kosten und längeren Lieferzeiten verbunden sein können.

3. Compliance und Qualitätssicherung

Alle Verpackungsprozesse werden im Rahmen unseres ISO 9001-Qualitätsmanagementsystems kontrolliert, um Konsistenz, Rückverfolgbarkeit und Produktintegrität in der gesamten Lieferkette sicherzustellen.
