DIN34817 Schweißbolzen für den Automobilbau

DIN34817 Schweißbolzen für den Automobilbau

Hochfeste Bolzenschweiß-Befestigungslösungen für die moderne Automobilproduktion

In der ModerneAutomobilindustrieDafür sind zuverlässige Befestigungssysteme von entscheidender BedeutungFahrzeugsicherheit, strukturelle Integrität und Produktionseffizienz. DIN34817 Schweißbolzenwerden häufig als dauerhafte Befestigungselemente in Fahrzeugkarosseriestrukturen, Fahrgestellsystemen und Innenbaugruppen eingesetzt.

Erweiterte VerwendungBolzenschweißtechnologienwie zum BeispielLichtbogenbolzenschweißen, Buckelschweißen und KondensatorentladungsschweißenGewindebolzen können direkt an Blechtafeln und Strukturbauteile angeschweißt werden. Dieser Prozess bildet starke und dauerhafte Befestigungspunkte für nachfolgende Montagevorgänge.

Wegen ihrerhohe Verbindungsfestigkeit, hervorragende Kompatibilität mit automatisierten Produktionslinien und Eignung für leichte Fahrzeugstrukturen, DIN34817 Schweißbolzensind zu einer unverzichtbaren Befestigungslösung im modernen Automobilbau geworden.

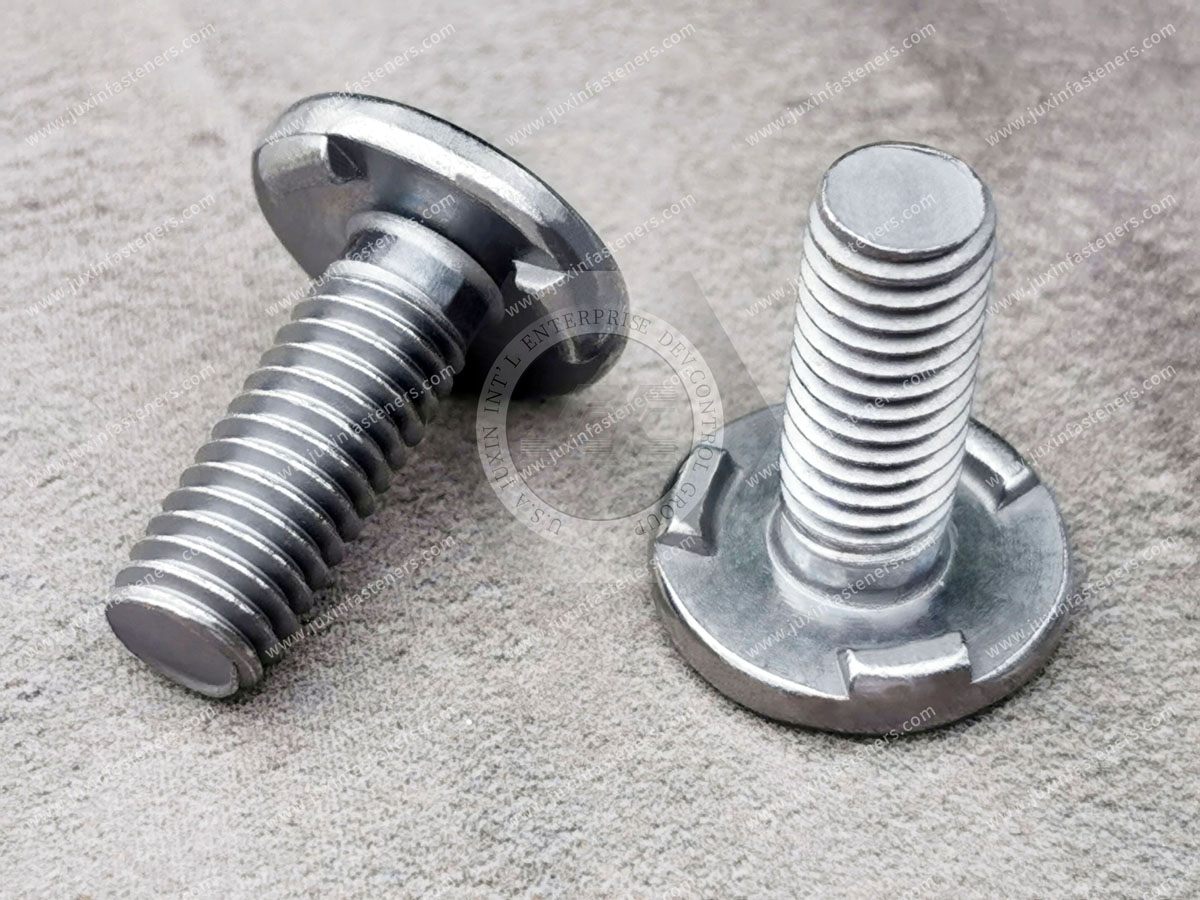

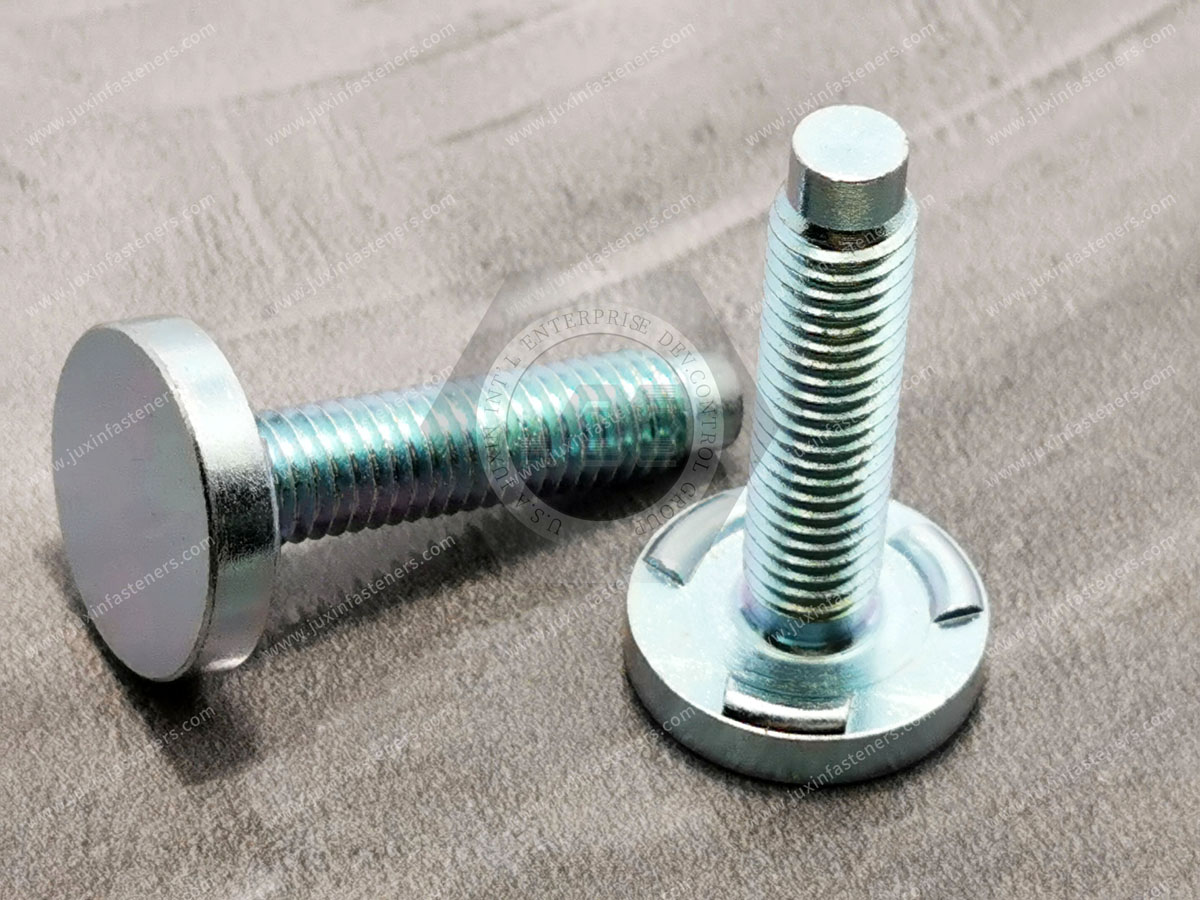

Was sind DIN34817-Schweißbolzen?

DIN34817 Schweißbolzensind genormte Gewindebolzen fürBolzenschweißanwendungen in Blechstrukturen und Automobilkomponenten. Sie werden typischerweise aus hergestelltKohlenstoffstahl, Edelstahl oder legierter Stahlund sind so konstruiert, dass sie eine zuverlässige Schweißleistung und starke mechanische Verbindungen bieten.

Zu den wichtigsten Merkmalen gehören:

• Hohe Schweißstabilität

• Starke metallurgische Verbindung mit Grundmaterialien

• Kompatibilität mit automatisierten Schweißsystemen

• Hervorragende Vibrationsfestigkeit

Aufgrund dieser Eigenschaften sind sie besonders geeignet fürUmgebungen für die Automobilproduktion mit hohem Volumen.

Hauptanwendungen von DIN34817-Schweißbolzen im Automobilbau

Strukturelle Befestigung der Fahrzeugkarosserie

Im Karosseriebau werden häufig Schweißbolzen verwendetHochfeste Befestigungspunkte für Strukturbauteile.

Typische Anwendungen sind:

• Sicherheitsgurt-Verankerungspunkte mitSchweißbolzen M8–M12

• Verstärkungsstrukturen für Türscharniere

• Befestigungspunkte für Kollisionsschutzträger

• Strukturelle Verstärkungsplatten

Diese Verbindungen müssen strenge Sicherheitsstandards erfüllen, einschließlichhohe Zugfestigkeitsanforderungen für den Crashschutz.

Innenmontage und Kabelbauminstallation

Zur Montage werden häufig auch Schweißbolzen verwendetFahrzeuginnenraumkomponenten und elektrische Systeme.

Typische Anwendungen sind:

• Kabelbaum-Befestigungspunkte mitSchweißbolzen M4–M8

• Montagesockel für Kabelklemmen und Halterungen

• Befestigungspunkte für Innenverkleidungen für Türverkleidungen und Dachstrukturen

Das Bolzenschweißen ermöglicht eine präzise Positionierung der Befestigungspunkte unter Beibehaltung einerGlatte Außenfläche an Fahrzeugblechen.

Verbindungen zwischen Fahrwerk und Antriebsstrang

In Fahrzeugchassis- und Antriebsstrangsystemen sorgen Schweißbolzen für eine zuverlässige Befestigung kritischer mechanischer Komponenten.

Zu den gängigen Anwendungen gehören:

• Anschlüsse der Aufhängungskomponenten

• Lenksystemhalterungen

• Befestigungspunkte für Bremsleitungen

• Montage des Hitzeschilds im Motorraum

• Halterungen für Öl- und Flüssigkeitsleitungen

Diese Komponenten funktionieren unterhohe Vibrations- und thermische Belastungen, die starke und stabile Befestigungslösungen erfordern.

Neue Energiefahrzeuganwendungen

Mit dem schnellen Wachstum derElektrofahrzeugindustrie (EV)., DIN34817-Schweißbolzen werden zunehmend verwendetBatteriesysteme und elektrische Komponenten.

Zu den typischen EV-Anwendungen gehören:

• Montagehalterungen für Akkupacks

• Strukturelle Verbindungen des Batteriegehäuses

• Elektrisch leitende Bolzen zur Kraftübertragung

• Strukturelle Stützen für EV-Leistungsmodule

Diese Anwendungen erfordern ofthohe Dichtleistung (z. B. IP67)und Kompatibilität mitAluminiumlegierungen und unähnliche Metalle.

Produktionswerkzeug- und Positionierungssysteme

Auch Schweißbolzen werden verwendetAutomobilproduktion, Werkzeugbau und Fertigungsvorrichtungen.

Zu den Anwendungen gehören:

• Positionierungsstifte für Schweißvorrichtungen

• Ausrichtungspunkte für Montagewerkzeuge

• Referenzen zur Roboterschweißpositionierung

Diese Verwendungen helfen bei der Aufrechterhaltunghohe Montagegenauigkeit, wobei häufig eine Wiederholbarkeit von erreicht wird±0,2 mm oder besserin automatisierten Produktionslinien.

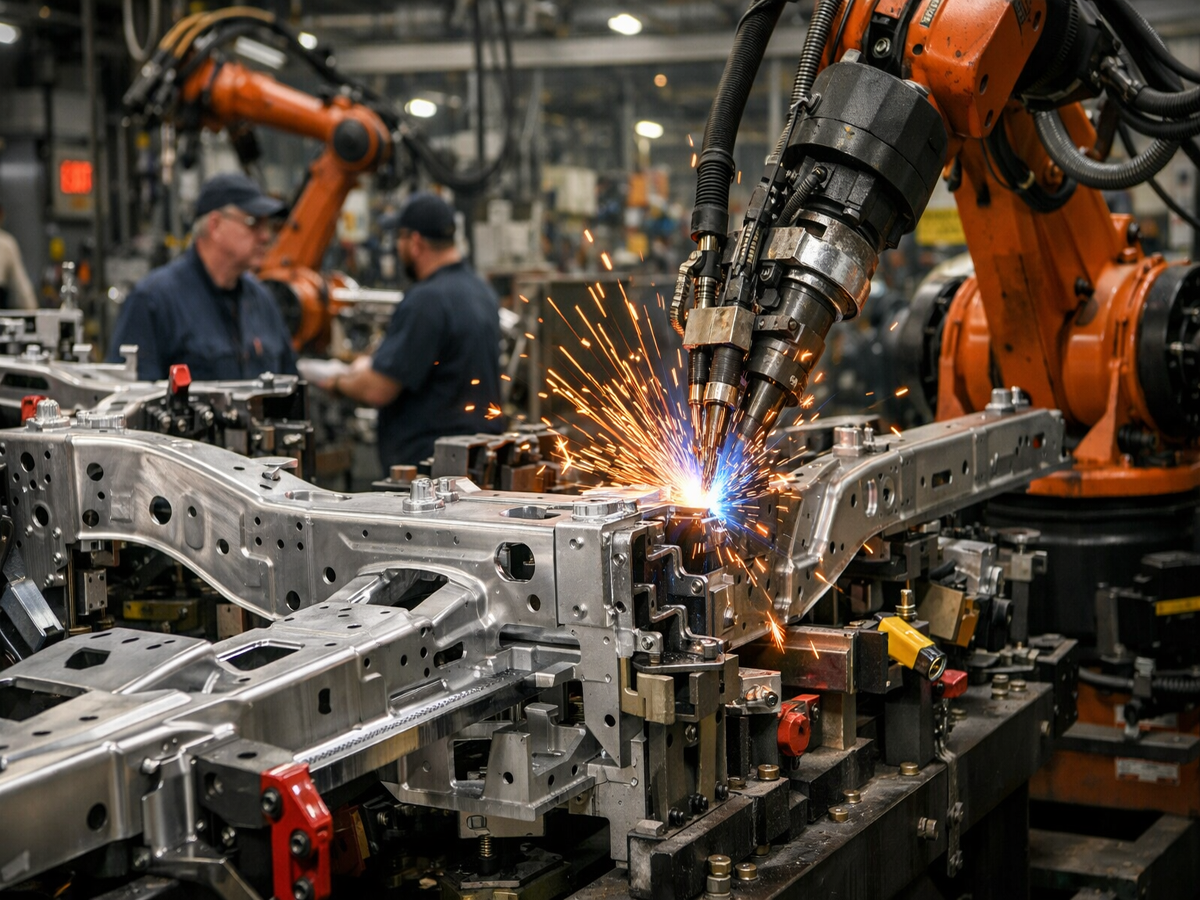

Gängige Bolzenschweißverfahren in der Automobilproduktion

Kurzzeit-Lichtbogen-Bolzenschweißen

Das Kurzzeitlichtbogen-Bolzenschweißen ist dasdas am weitesten verbreitete Verfahren im Automobilbau, die den Großteil der Bolzenschweißanwendungen ausmachen.

Zu den Hauptmerkmalen gehören:

• Schweißzeit:20–100 ms

• Kontrollierte Schweißnahtdurchdringung

• Geeignet fürKohlenstoffstahl, Edelstahl und Aluminium

Typische Prozessparameter:

• Schweißstrom:400–1000 n. Chr

• Schweißzeit:20–100 ms

• Hubhöhe:1,2–1,5 mm

 Bolzenschweißen mit Kondensatorentladung

Das Bolzenschweißen mit Kondensatorentladung (CD) wird üblicherweise verwendetdünne Blechteile.

Zu den Vorteilen gehören:

• Extrem kurzer Schweißzyklus (≤5 ms)

• Minimale Verformung auf der Rückseite der Platten

• Kein Schutzgas erforderlich

Dieses Verfahren wird häufig verwendet fürkleine Bolzen von M3 bis M8.

 Buckelschweißen

Buckelschweißen wird üblicherweise verwendet fürChargenschweißen von Verbindungselementen mit Vorsprüngen, einschließlich Schweißmuttern und spezielle Kfz-Befestigungselemente.

Dieses Verfahren wird häufig bei Komponenten angewendet wie:

• Batteriehalterungen

• Strukturelle Verstärkungsblöcke

Vorteile von DIN34817-Schweißbolzen im Automobilbau

Hohe Produktionseffizienz

Automatisierte Bolzenschweißsysteme können dies erreichen30–50 Schweißungen pro Minute, wodurch die Produktionseffizienz deutlich verbessert wird.

 Verbesserte Karosserieabdichtung

Das Bolzenschweißen macht Bohrlöcher überflüssig und verbessert sichDichtleistung der Fahrzeugkarosserie und NVH-Eigenschaften (Geräusch, Vibration und Härte)..

Leichtbau von Fahrzeugen

Durch den Wegfall zusätzlicher Halterungen und die Reduzierung der Anzahl mechanischer Befestigungselemente werden Schweißbolzen unterstütztLeichtbau-Strukturdesign für Kraftfahrzeuge.

Kompatibilität mit fortschrittlichen Materialien

Moderne Fahrzeuge verwenden Materialien wie:

• Hochfester Stahl

• Aluminiumlegierungen

• Verbundwerkstoffe

DIN34817-Schweißbolzen sind mit diesen Materialien und Trägern kompatibelMultimaterial-Fahrzeugstrukturen.

Qualitätskontrolle für das Bolzenschweißen in der Automobilindustrie

Um eine zuverlässige Schweißleistung in der Automobilproduktion sicherzustellen, sind mehrere Qualitätskontrollmaßnahmen unerlässlich.

Häufige Schweißfehler und Lösungen

Unvollständige Fusion

• Schweißstrom bzw. Schweißzeit erhöhen

• Stellen Sie vor dem Schweißen sicher, dass die Oberfläche ordnungsgemäß gereinigt ist

Porosität

• Öl- und Oxidschichten vom Werkstück entfernen

• Schweißhubhöhe optimieren

Durchbrennen

• Reduzieren Sie den Energieeintrag beim Schweißen

• Passen Sie das Verhältnis von Bolzendurchmesser zu Plattendicke an

Inspektionsmethoden

Zu den typischen Methoden der Qualitätsprüfung gehören:

• Sichtprüfung

• Hammerprüfung (zerstörungsfreie Prüfung)

• Drehmoment- oder Zugprüfung (Stichprobenprüfung)

Diese Tests tragen dazu bei, dies sicherzustellengleichbleibende Schweißqualität und strukturelle Zuverlässigkeit.

Unterstützung der Zukunft des Automobilbaus

Da sich die Automobilindustrie immer weiter entwickeltElektrifizierung, Leichtbaustrukturen und intelligente FertigungBefestigungstechnologien müssen immer anspruchsvolleren Leistungsanforderungen gerecht werden.

DIN34817-Schweißbolzen bieten eine zuverlässige und effiziente Befestigungslösungfür die moderne Automobilproduktion und ermöglicht starke strukturelle Verbindungen, automatisierte Montage und verbesserte Fertigungseffizienz.

Ausvon Fahrzeugkarosseriestrukturen bis hin zu Batteriesystemen für ElektrofahrzeugeDiese Bolzenschweißbefestigungen spielen eine entscheidende Rolle bei der Weiterentwicklung der nächsten Generation der Automobiltechnik.
