Hochgeschwindigkeits-Kondensatorentladungs-Befestigungslösung für die Automobilindustrie

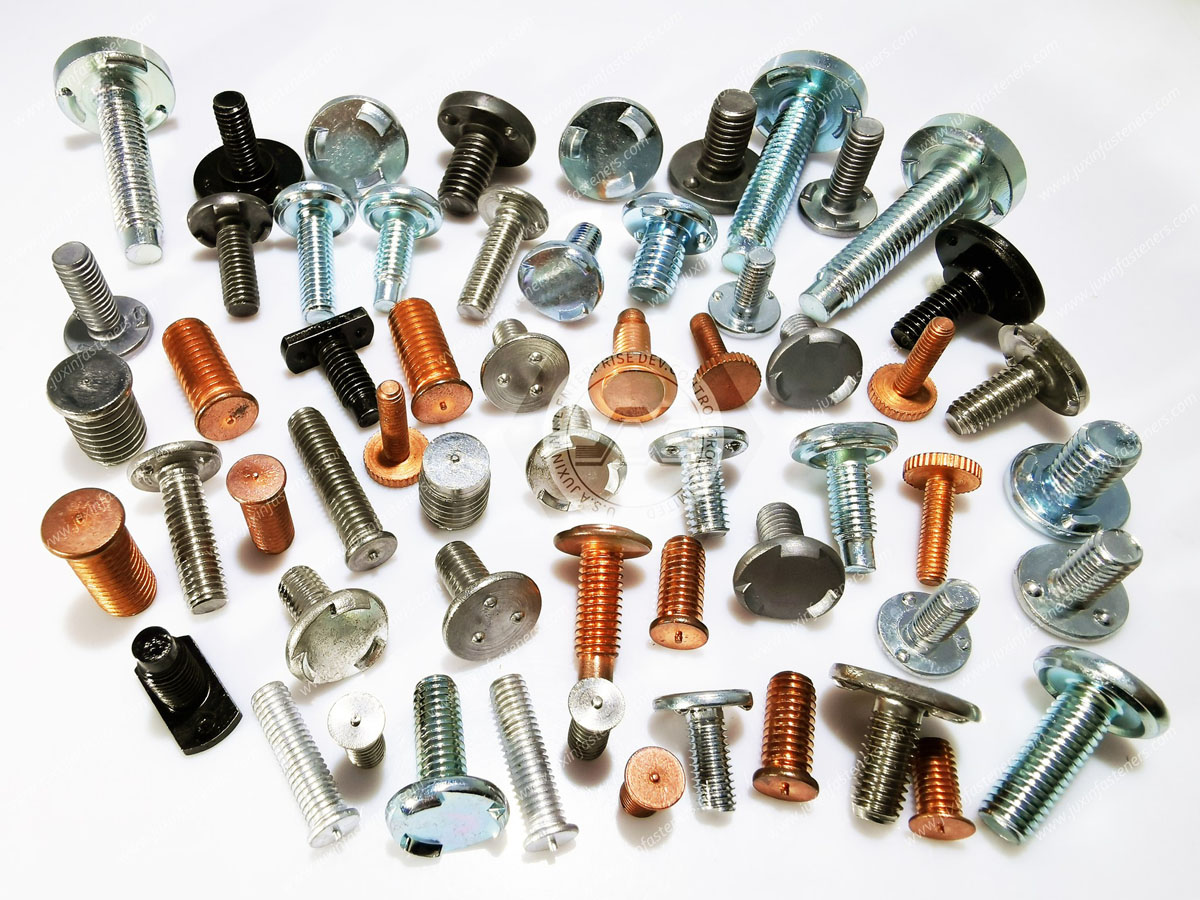

CD-Schweißbolzen mit Flansch (Zoll/Metrisch – CDF/ACD-Serie)

Hochgeschwindigkeits-Kondensatorentladungs-Befestigungslösung für die Automobil- und Blechfertigung

CD-Schweißbolzen mit Flansch (Zoll/metrisch), auch bekannt alsKondensatorentladungs-Schweißbolzensind präzisionsgefertigte Befestigungskomponenten, die für hocheffiziente Schweißanwendungen in modernen Fertigungsumgebungen entwickelt wurden. DerCDF-/ACD-Serie mit Flansch, CD-Schweißbolzenstellen eine zuverlässige Lösung für die Verbindung von Verbindungselementen auf dünnem Blech ohne Vorbohren dar und bieten hervorragende Leistung sowohl in automatisierten als auch in manuellen Produktionssystemen.

DieseCD-Schweißbolzen mit Flanschwerden häufig in Automobil-, Elektro- und Industrieblechanwendungen eingesetzt, bei denen Geschwindigkeit, Genauigkeit und minimale thermische Verformung von entscheidender Bedeutung sind.

 Prinzip des Kondensatorentladungsschweißens

Das Bolzenschweißen mit Kondensatorentladung (CD) ist ein Hochgeschwindigkeitsprozess, bei dem gespeicherte elektrische Energie sofort freigesetzt wird, um einen Lichtbogen zwischen dem Bolzen und dem Grundmaterial zu erzeugen. Die Bolzenspitze wird verdampft, wodurch ein Plasmakanal entsteht, und die geschmolzenen Materialien werden unter kontrolliertem Druck miteinander verschmolzen.

Der gesamte Schweißzyklus ist abgeschlossen4–6 Millisekunden, machenCD-Bolzenschweißtechnikeine der schnellsten und effizientesten Befestigungsmethoden für die industrielle Produktion.

Aufgrund der extrem kurzen Energiefreisetzungszeit erzeugen CD-Schweißbolzen mit Flansch einesehr kleine WärmeeinflusszoneDies ist besonders wichtig für dünne Blechanwendungen, bei denen Verformung und Durchbrennen vermieden werden müssen.

Produktstruktur und Materialoptionen

DerCD-Schweißbolzen mit Flansch – Zoll/Metrisch (CDF/ACD-Serie)sind in mehreren Konfigurationen erhältlich, um unterschiedliche technische Anforderungen zu erfüllen:

• Thread-Typen:Außengewinde, Innengewinde oder      ohne Gewinde

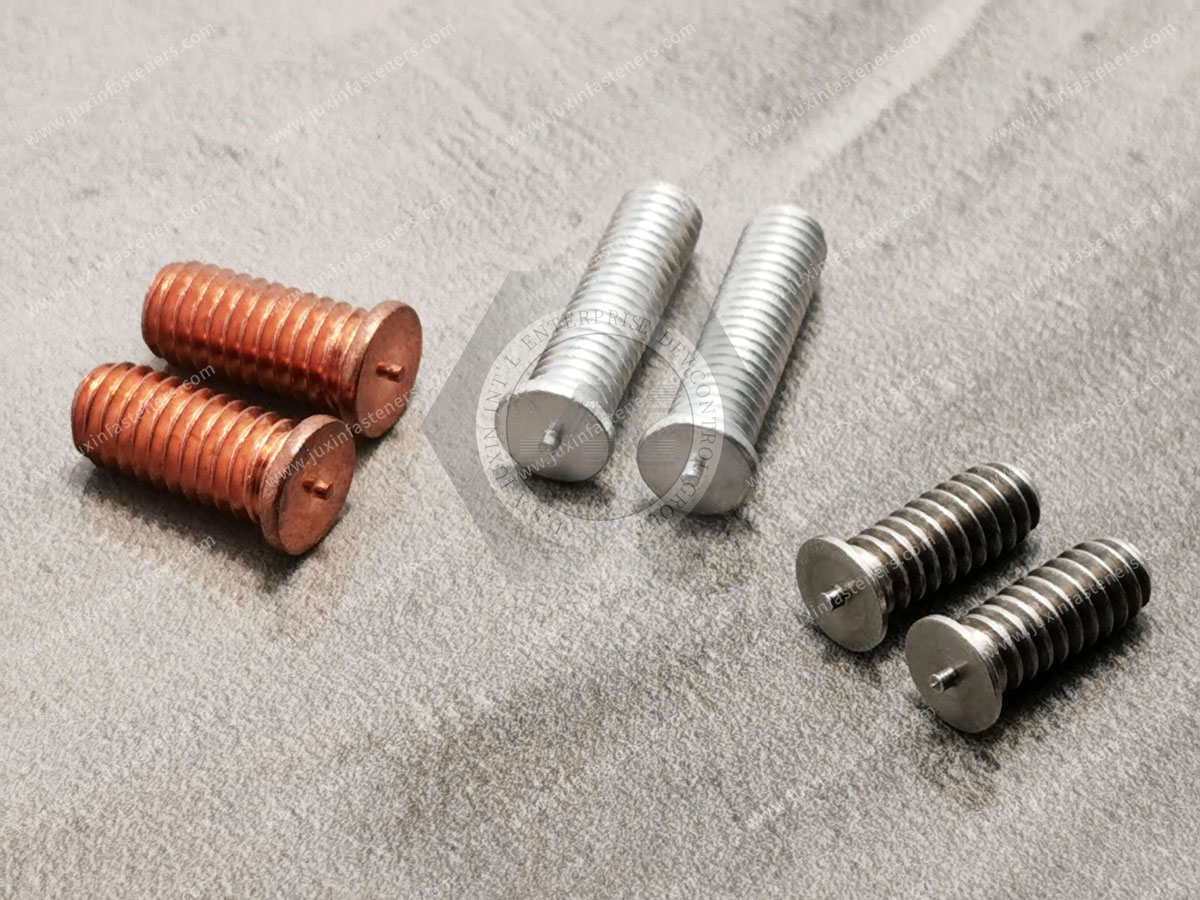

• Materialien:

• CD-Schweißbolzen aus Edelstahl für korrosionsbeständige Anwendungen

• CD-Schweißbolzen aus Weichstahl mit Kupferbeschichtung für verbesserte elektrische Leitfähigkeit

• Aluminium-CD-Schweißbolzen für Leichtbaukonstruktionen

• CD-Schweißbolzen aus Messing für spezielle Leitfähigkeitsanforderungen

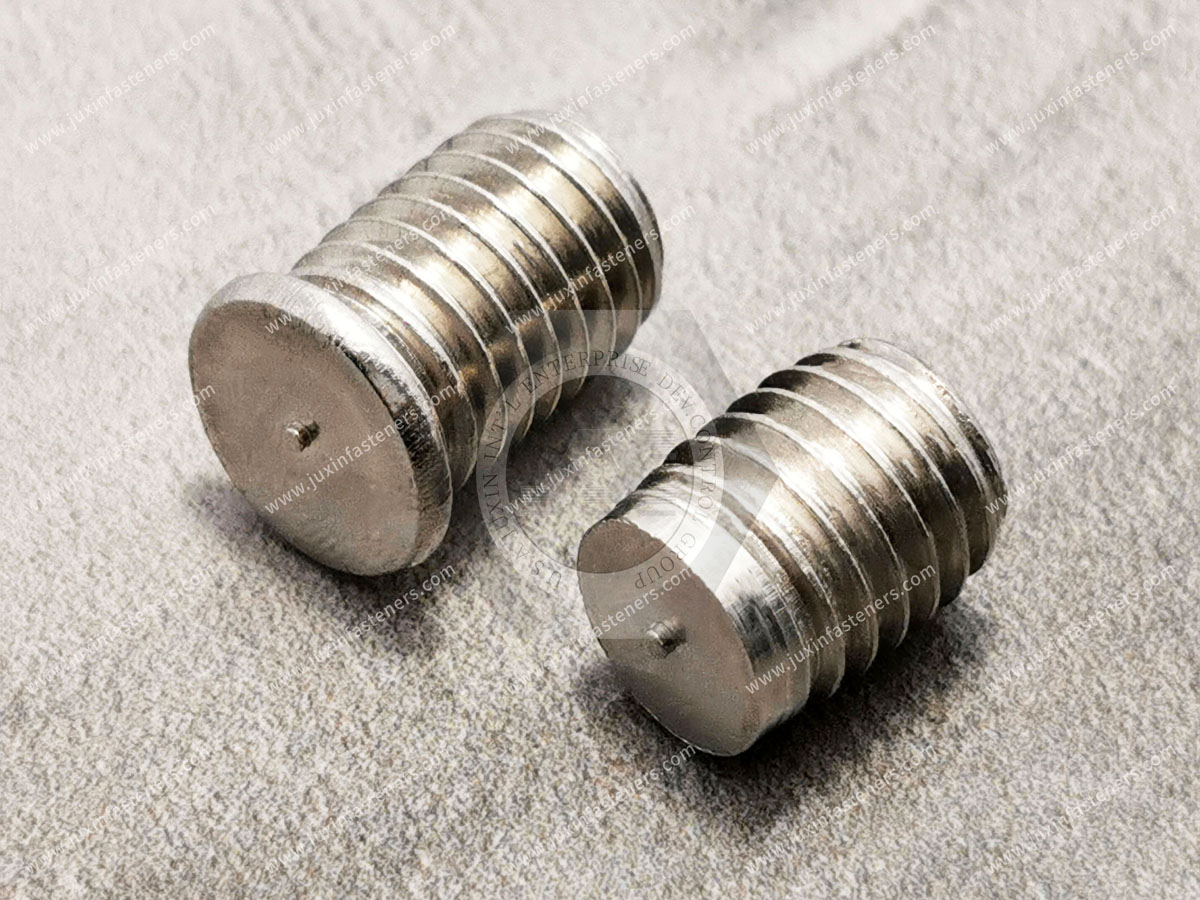

Das Flanschdesign vergrößert die Kontaktfläche beim Schweißen, verbessert die Lastverteilung und gewährleistet eine höhere Auszugsfestigkeit im Vergleich zu CD-Schweißbolzen ohne Flansch.

 Hauptvorteile von CD-Schweißbolzen mit Flansch

Einer der Hauptvorteile vonCD-Schweißbolzen mit Flansch (CDF / ACD)ist ihre Fähigkeit, starke und gleichmäßige Schweißnähte auf dünnen Blechmaterialien ohne Oberflächenschäden zu liefern.

Im Gegensatz zu herkömmlichen Befestigungsmethoden wie Nieten oder Gewindeschneiden ist beim CD-Bolzenschweißen kein Vorbohren erforderlich und es sind keine zusätzlichen Verbrauchsmaterialien wie Flussmittel erforderlich.

Die extrem kurze Schweißzeit – typischerweise 4 bis 6 Millisekunden – ermöglicht Produktionsraten von bis zu30–50 CD-Schweißbolzen pro MinuteDadurch eignet es sich hervorragend für automatisierte Fertigungslinien.

Der geringe Wärmeeintrag beim Bolzenschweißen mit Kondensatorentladung reduziert das Risiko erheblich:

• Blechverformung

• Durchbrand auf dünnen Blechen (<1,0 mm)

• Oberflächenmarkierung auf sichtbaren Platten

Das machtCD-Schweißbolzen mit FlanschIdeal für Anwendungen, die sowohl strukturelle Festigkeit als auch eine hohe Oberflächenqualität erfordern.

 Anwendungen im Automobilbau

In der AutomobilindustrieCD-Schweißbolzen mit Flansch – Zoll/metrischwerden häufig in Rohbau-Montageprozessen (BIW) eingesetzt. Sie werden häufig zur Befestigung von Kabelbäumen, Innenverkleidungsteilen, Isoliermaterialien und Teppichsystemen direkt an Fahrzeugkarosserieteilen eingesetzt.

Diese lochfreie Befestigungsmethode verbessert die Gesamtintegrität der Fahrzeugstruktur, verbessert gleichzeitig die Dichtungsleistung und trägt zu besseren NVH-Eigenschaften (Geräusch, Vibration, Härte) bei.

Darüber hinaus werden CD-Schweißbolzen häufig in elektrischen Systemen von Kraftfahrzeugen eingesetzt, wo sie für eine zuverlässige Erdung und stabile elektrische Verbindung zwischen Karosserieteilen und Fahrgestellsystemen sorgen. Verkupferte CD-Schweißbolzen aus Baustahl sind besonders effektiv, um bei diesen Anwendungen eine gleichmäßige Stromübertragung sicherzustellen.

 Industrielle und elektrische Anwendungen

Über den Automobilbau hinausCD-Schweißbolzen mit Flansch (CDF-/ACD-Serie)werden häufig verwendet in:

• Elektrische Schaltschränke

• Stromverteilergehäuse

• Industrielle Blechgehäuse

• Leiterplattenmontage und elektronische Baugruppen

Bei diesen Anwendungen bietet das CD-Bolzenschweißen eine saubere und effiziente Befestigungslösung, die sekundäre Arbeitsschritte eliminiert und die Montageeffizienz verbessert.

Die Verwendung vonCD-Schweißbolzen aus Edelstahlgewährleistet eine langfristige Korrosionsbeständigkeit, während Aluminiumvarianten bei Leichtbaukonstruktionen bevorzugt werden.

 Anforderungen an Prozesskontrolle und Schweißqualität

Um eine gleichbleibende Schweißqualität bei der Verwendung sicherzustellenCD-Schweißbolzen mit Flanschist eine strenge Prozesskontrolle erforderlich.

Schweißparameter wie Strom, Entladezeit und Bolzenhubhöhe müssen je nach Materialart und -dicke genau angepasst werden. Falsche Parametereinstellungen können zu Defekten wie unvollständiger Verschmelzung oder Porosität führen.

Ebenso wichtig ist die Oberflächenvorbereitung. Öl, Oxidschichten und Verunreinigungen auf der Werkstückoberfläche sind Hauptursachen für Schweißfehler und müssen vor der Produktion gründlich entfernt werden.

Für optimale Ergebnisse sollte der Schweißbereich eine flache Kontaktfläche aufweisen, typischerweise innerhalb einer Zone mit 25–30 mm Durchmesser. Schweißen auf gekrümmten, unebenen oder doppelschichtigen Oberflächen sollte nach Möglichkeit vermieden werden.

Bei dünnen Blechanwendungen unter 0,8 mm wird eine Unterlage empfohlen, um Verformungen während des Schweißvorgangs zu verhindern.

 Qualitätskontrollstandards

Branchenübliche Qualitätskontrollmethoden fürCD-SchweißbolzenDazu gehören Sichtprüfungen, zerstörungsfreie Hammerprüfungen und zerstörende Drehmoment- oder Zugfestigkeitsprüfungen an Stichprobeneinheiten.

Diese Inspektionsmethoden stellen sicher, dass jederInstallation des CD-Schweißbolzens mit Flanscherfüllt die erforderlichen mechanischen Festigkeits- und Zuverlässigkeitsstandards für den industriellen Einsatz.

 Zukünftige Entwicklungstrends

Mit der Weiterentwicklung der Automobilelektrifizierung und des Leichtbaus von FahrzeugenBolzenschweißtechnik mit Kondensatorentladungentwickelt sich weiter.

Moderne Entwicklungen konzentrieren sich auf die Verbesserung der Kompatibilität mit modernen Materialien wie Aluminiumlegierungen, die aufgrund ihrer hohen Wärmeleitfähigkeit und ihres Oberflächenoxidationsverhaltens Herausforderungen darstellen.

Gleichzeitig werden CD-Bolzenschweißsysteme zunehmend in Roboterautomatisierung und intelligente Fertigungsplattformen integriert. Echtzeitüberwachungs- und adaptive Parametersteuerungstechnologien werden eingesetzt, um eine gleichbleibende Schweißqualität und eine höhere Produktionsstabilität in großindustriellen Umgebungen sicherzustellen.

Abschluss

CD-Schweißbolzen mit Flansch – Zoll/Metrisch (CDF-/ACD-Serie)bieten eine hocheffiziente, verzugsarme und automatisierungsfähige Befestigungslösung für die moderne Fertigungsindustrie.

Aufgrund ihres ultraschnellen Schweißzyklus, der minimalen Wärmezufuhr und der hervorragenden mechanischen Leistung werden sie häufig in Karosseriestrukturen, elektrischen Systemen und industriellen Blechbaugruppen eingesetzt.

Für Hersteller, die eine zuverlässige Lösung suchenKondensatorentladungs-CD-SchweißbolzenlösungDas Flanschdesign bietet die ideale Balance zwischen Produktionseffizienz, struktureller Festigkeit und Oberflächenqualität.

Verpackungsstandard

Bei Juxin Fasteners verwenden wir standardisierte Exportverpackungen, um Produktschutz, Rückverfolgbarkeit und Einhaltung internationaler Logistikanforderungen zu gewährleisten.

1. Standard-Exportverpackung

Sofern nicht anders angegeben, werden alle Produkte gemäß unserer werksseitigen Standard-Exportverpackung verpackt, die Folgendes umfasst:

Feuchtigkeitsbeständiger Innenschutz

Verpackung in Polybeuteln oder kleinen Kartons je nach Bedarf

Verstärkte Exportkartons

Klare Kennzeichnung mit Teilenummer, Spezifikation, Chargennummer und Menge

Bei Bedarf Palettierung für den See- oder Lufttransport

Unsere Standardverpackung ist darauf ausgelegt, einen sicheren Transport, eine effiziente Lagerung und den internationalen Versand über große Entfernungen zu gewährleisten.

2. Maßgeschneiderte Verpackungsoptionen

Wir bieten auch maßgeschneiderte Verpackungslösungen entsprechend den Kundenanforderungen an, einschließlich, aber nicht beschränkt auf:

Private Etikettierung

Maßgeschneiderte Barcodes

Spezifische Kartonabmessungen

Einzelhandelsverpackung

Spezielle Palettenkonfiguration

Kundenspezifische Kennzeichnung und Kennzeichnung

Bitte beachten Sie, dass kundenspezifische Verpackungen je nach Komplexität der Anforderungen mit zusätzlichen Kosten und längeren Lieferzeiten verbunden sein können.

3. Compliance und Qualitätssicherung

Alle Verpackungsprozesse werden im Rahmen unseres ISO 9001-Qualitätsmanagementsystems kontrolliert, um Konsistenz, Rückverfolgbarkeit und Produktintegrität in der gesamten Lieferkette sicherzustellen.
