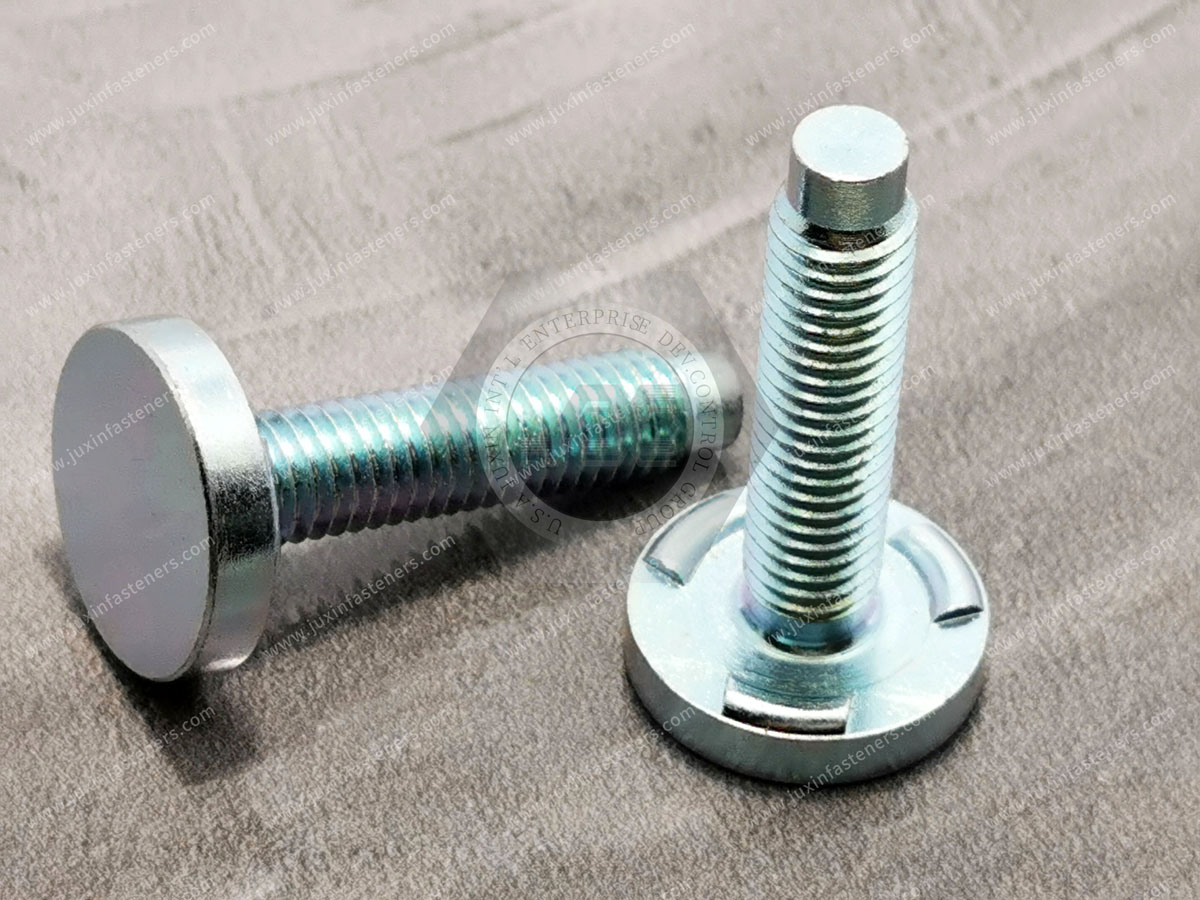

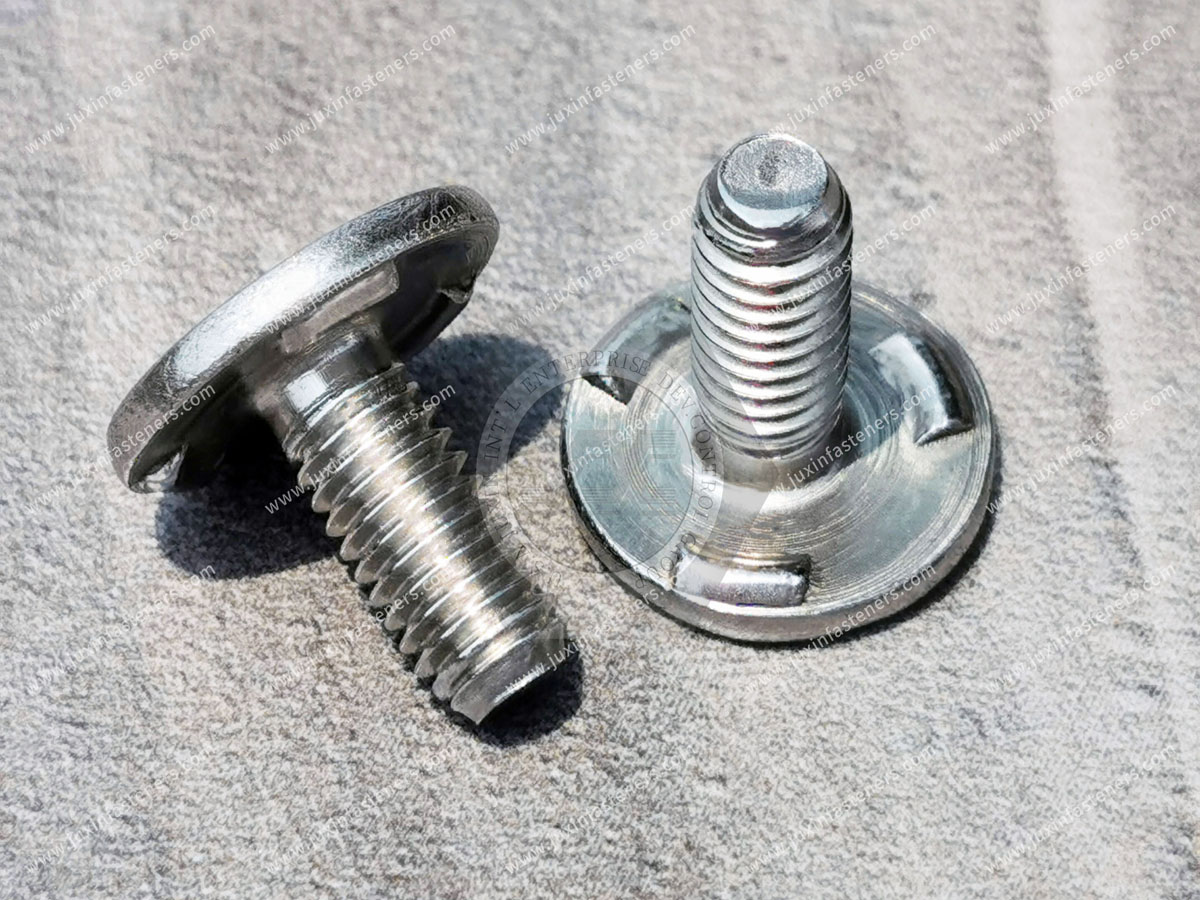

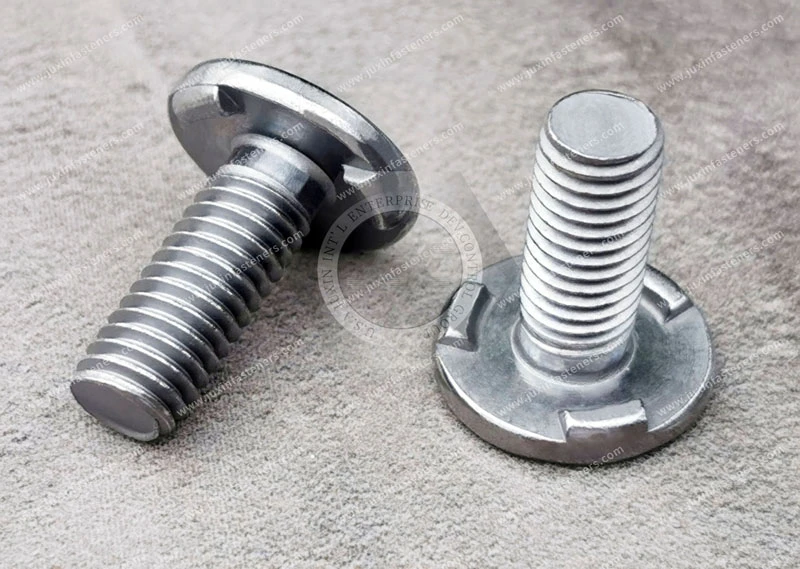

Kohlenstoffstahl DIN 34817 Schweißbolzen Klasse 8,8 für Lösungen in der Automobilfertigung

Kohlenstoffstahl DIN 34817 Schweißbolzen Klasse 8,8 für Lösungen in der Automobilfertigung

Einführung

Im modernenAutomobilherstellungZuverlässige Befestigungstechnik ist für die Gewährleistung der strukturellen Integrität, der Sicherheitsleistung und einer automatisierten Hochgeschwindigkeitsproduktion unerlässlich.Schweißbolzen aus Kohlenstoffstahl DIN 34817 (Klasse 8,8)werden in der Automobilindustrie häufig als hochfeste Befestigungselemente eingesetzt, die mit modernen Mitteln dauerhaft mit Metallbauteilen verschweißt werden könnenBolzenschweißtechnik.

Im Vergleich zu herkömmlichen Bohr- und SchraubverfahrenSchweißbolzen für die Automobilindustrieermöglichen eine lochfreie Befestigung, eine schnellere Montage und stärkere strukturelle Verbindungen. Diese Vorteile machenSchweißbolzen DIN 34817eine unverzichtbare Befestigungslösung inKarosserierohbau, Fahrwerkssysteme, elektrische Baugruppen und neue Energiefahrzeugkomponenten.

Für Automobil-OEMs und Tier-1-Zulieferer:Schweißbolzen aus Kohlenstoffstahl der Klasse 8,8sorgen für die ideale Balance zwischenmechanische Festigkeit, Produktionseffizienz und Kompatibilität mit automatisierten Fertigungslinien.

Hauptvorteile von Schweißbolzen aus Kohlenstoffstahl nach DIN 34817 (Klasse 8,8)

Hohe Festigkeit und strukturelle Zuverlässigkeit

Schweißbolzen aus Kohlenstoffstahl der Klasse 8,8bieten eine hervorragende Zug- und Scherfestigkeit und eignen sich daher für sicherheitskritische Automobilanwendungen.

Typisches Beispiel:

• M10-Schweißbolzenin Sicherheitsgurten eingesetzte      Ankerstrukturen können erreicht werden≥12 kN Zugfestigkeit, um die Sicherheit der Passagiere bei Kollisionen zu gewährleisten.

Diese hohe mechanische Leistung machtSchweißbolzen DIN 34817geeignet für tragende Fahrzeugaufbauten.

 Die lochfreie Installation verbessert die Karosserieabdichtung und die NVH-Leistung

Herkömmliche Befestigungsmethoden erfordern Bohr- und Gewindeschneidvorgänge. Im Gegensatz,Bolzenschweißen im Automobilbereichermöglicht das direkte Anschweißen von Befestigungselementen an Blechoberflächen.

Zu den Vorteilen gehören:

• Kein Bohren erforderlich

• Verbesserte Leistung der Karosserieabdichtung

• Reduziertes Korrosionsrisiko

• ErweitertNVH (Lärm, Vibration, Härte)Leistung

Diese lochfreie Verbindungstechnik ist weit verbreitetRohbaufertigung.

 Unterstützt Automotive-Leichtbau

Automobilhersteller reduzieren kontinuierlich das Fahrzeuggewicht, um die Energieeffizienz und die Emissionsleistung zu verbessern.

Schweißbolzen aus Kohlenstoffstahl nach DIN 34817Helfen Sie dabei, eine Leichtbauweise zu erreichen, indem Sie:

• Dadurch entfallen zusätzliche Halterungen oder Anschlüsse

• Reduzierung der Anzahl der Befestigungskomponenten

• Ermöglicht die direkte Befestigung an dünnen Blechen

Dies trägt zu optimierten Fahrzeugstrukturen und einer verbesserten Fertigungseffizienz bei.

 Kompatibilität mit mehreren Automobilmaterialien

Moderne Fahrzeuge verwenden eine Vielzahl von Materialien, darunter:

• Kohlenstoffarmer Stahl

• Verzinkter Stahl

• Hochfester Stahl

• Edelstahl

• Aluminiumlegierungen (mit angepassten Schweißparametern)

Schweißbolzen aus Kohlenstoffstahl DIN 34817sind für Blechdicken geeignet, die typischerweise im Bereich von liegen0,7 mm bis 2,0 mmDadurch lassen sie sich hervorragend an Strukturkomponenten im Automobilbau anpassen.

 Typische Anwendungen von DIN 34817-Schweißbolzen im Automobilbau

Strukturelle Verbindungen der Rohkarosserie

InKarosseriestrukturen für KraftfahrzeugeSchweißbolzen werden zur Sicherung kritischer Komponenten verwendet, wie zum Beispiel:

• Antikollisionsstrahlen

• Türscharnierhalterungen

• Strukturelle Verstärkungsplatten

• Kabelbaumhalterungen

• Befestigungspunkte für Innenverkleidungsclips

Diese Anwendungen erfordernhohe Positioniergenauigkeit und zuverlässige Schweißfestigkeitum die Gesamtstruktursteifigkeit des Fahrzeugs aufrechtzuerhalten.

Verankerungspunkte und Sicherheitsstrukturen für Sicherheitsgurte

Eine der anspruchsvollsten Anwendungen fürSchweißbolzen der Klasse 8,8IstSicherheitsgurt-Verankerungssysteme.

Gemeinsame Merkmale:

• Stollengröße:M8 – M12

• Extrem hohe Belastungsanforderungen

• Strenge Sicherheitsteststandards

Durch ordnungsgemäßes Bolzenschweißen wird sichergestellt, dass der Verankerungspunkt auch bei starken Stößen seine strukturelle Integrität behält.

Installation von Kfz-Kabelbäumen

Moderne Fahrzeuge enthalten Hunderte von Elektrokabeln.M4–M8-Schweißbolzen werden üblicherweise zur Befestigung von Kabelbäumen verwendetFahrzeugkarosserieteile.

Zu den Vorteilen gehören:

• Schnelle Montage mittels Kabelbinder oder Halterungen

• Zuverlässige Langzeitfixierung

• Eliminierung von Klebstoffen oder zusätzlichen Brackets

Diese Methode verbessert erheblichEffizienz am Fließband.

Fahrwerks- und Motorraumkomponenten

ImFahrwerks- und AntriebsstrangbereicheZur Befestigung werden Schweißbolzen verwendet:

• Bremsleitungen

• Kraftstoffleitungen

• Wärmedämmplatten

• Halterungen für Aufhängungskomponenten

Diese Umgebungen erfordernhohe Vibrationsfestigkeit und Langzeitbeständigkeit.

Anwendungen in New Energy Vehicles (EVs)

Mit der rasanten Entwicklung von ElektrofahrzeugenBolzenschweißtechnikwird auch häufig in EV-Strukturen verwendet.

Typische Anwendungen sind:

• Installation des Akkugehäuses

• Elektrisch leitfähige Bolzen zur Hochstromübertragung

• Batteriehalterungen

In vielen Fällen müssen Schweißbolzen, die in EV-Batteriesystemen verwendet werden, diese Anforderungen erfüllenAnforderungen an die IP67-Dichtungum einen sicheren Betrieb zu gewährleisten.

Bolzenschweißverfahren im Automobilbau

Kurzzeit-Lichtbogen-Bolzenschweißen

Das am weitesten verbreitete Verfahren fürSchweißbolzen für die AutomobilindustrieIstKurzzeit-Lichtbogenschweißen.

Typische Parameter:

• Schweißstrom:400 – 1000 A

• Schweißzeit:20 – 100 ms

• Hubhöhe:1,2 – 1,5 mm

Vorteile:

• Extrem schneller Schweißzyklus

• Starke Schweißdurchdringung

• Geeignet für automatisierte Produktionslinien

Automobilproduktionslinien können erreichen30–50 Schweißbolzen pro Minute.

Qualitätskontrolle beim Bolzenschweißen in der Automobilindustrie

Automobilhersteller implementieren strenge Qualitätskontrollverfahren, um eine gleichbleibende Schweißnahtintegrität sicherzustellen.

Häufige Schweißfehler und Lösungen

Unvollständige Schweißung/fehlende Verschmelzung

• Schweißstrom erhöhen

• Schweißzeit verlängern

• Oberflächenverunreinigungen vor dem Schweißen reinigen

Porosität

• Hubhöhe optimieren

• Öl- und Oxidschichten vom Werkstück entfernen

Durchbrennen

• Schweißenergie reduzieren

• Verwenden Sie Bolzen mit kleinerem Durchmesser, wenn die Blechdicke begrenzt ist

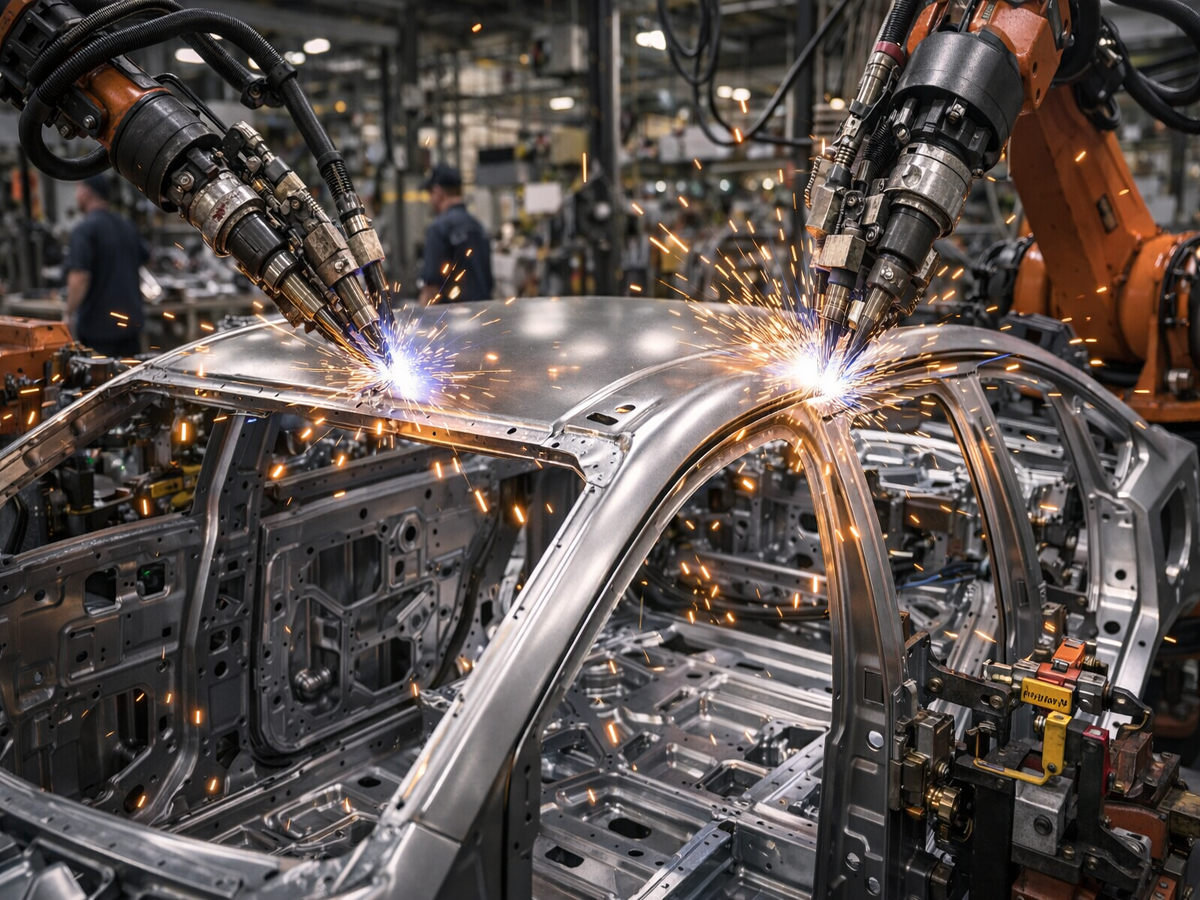

Rolle von Schweißbolzen in der automatisierten Automobilproduktion

Automobilproduktionslinien erfordern extrem hohe Anforderungen anPräzision, Stabilität und Kompatibilität mit der Automatisierung.

Schweißbolzen aus Kohlenstoffstahl nach DIN 34817unterstützen diese Anforderungen durch:

• Integration mit Roboterschweißsystemen

• Wiederholbare Positioniergenauigkeit bis zu±0,2 mm

• Automatisierte Hochgeschwindigkeitsschweißzyklen

• Gleichbleibende Befestigungsqualität in der gesamten Massenproduktion

Diese Eigenschaften machenBolzenschweißen im Automobilbereicheine zentrale Befestigungstechnologie im modernen Fahrzeugbau.

Abschluss

Mit ihremhohe Festigkeit, Installationseffizienz und Kompatibilität mit automatisierter Fertigung, Schweißbolzen aus Kohlenstoffstahl DIN 34817 (Klasse 8,8)sind zu einer unverzichtbaren Befestigungslösung in der Automobilindustrie geworden.

AusStrukturverstärkung der RohkarosserieZuBei der Installation von Kabelbäumen und Batteriesystemen von Elektrofahrzeugen liefern diese Schweißbolzen zuverlässige,effiziente Befestigungsleistung, die den anspruchsvollen Anforderungen der modernen Automobilproduktion gerecht wird.

Für OEM-Hersteller und Tier-1-Zulieferer:hochwertige Schweißbolzen nach DIN 34817bieten eine bewährte Lösung fürAutomobilstrukturbefestigung, Produktionseffizienz und langfristige Haltbarkeit.
