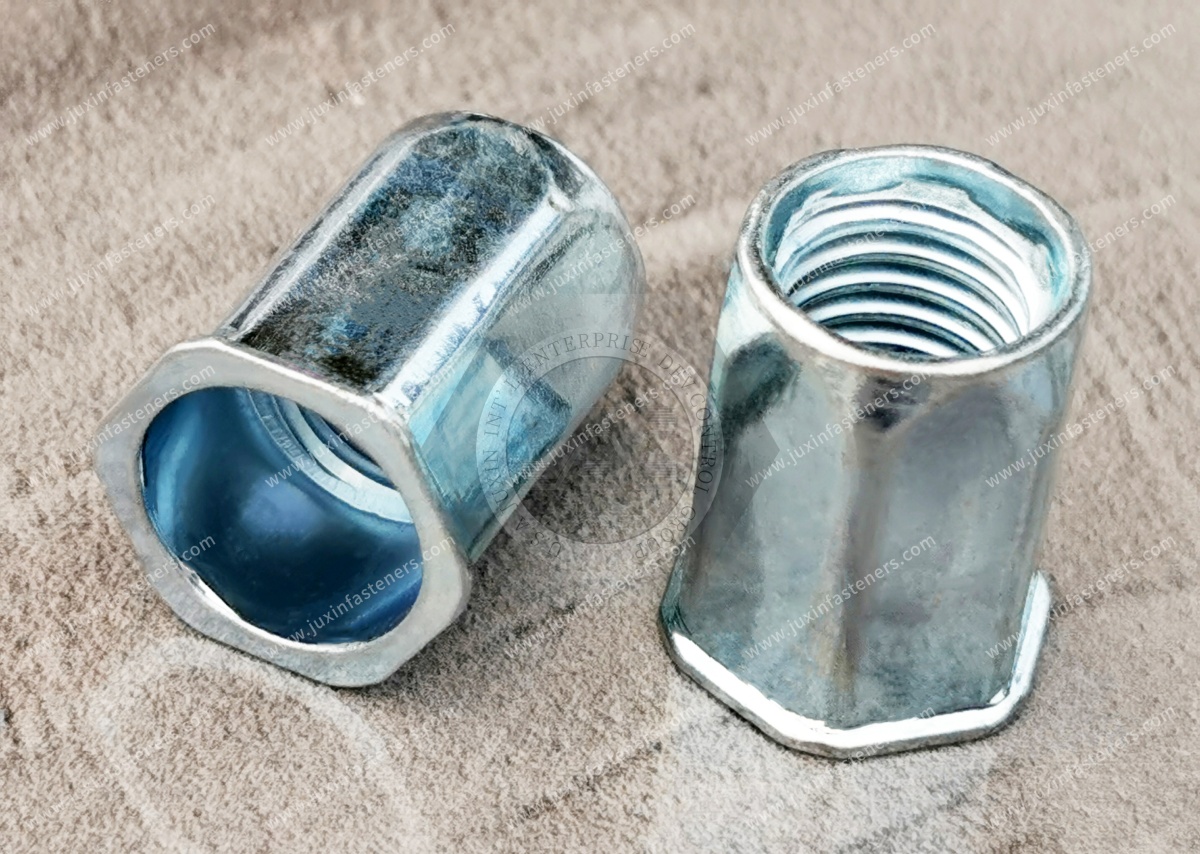

Blindnietmuttern mit dünnem Kopf und offenem Ende und vollem Sechskantkörper – offenes Ende

Spezifikationen:

Gewindegrößen: M4-M12

Material: Stahl, Edelstahl

Ausführungen: Stahl: Verzinkt und klar dreiwertig passiviert

Kopfformen: Niedriges Profil und großer Flansch

Option: Offenes Ende

Lochgröße: Metrische und imperiale Optionen

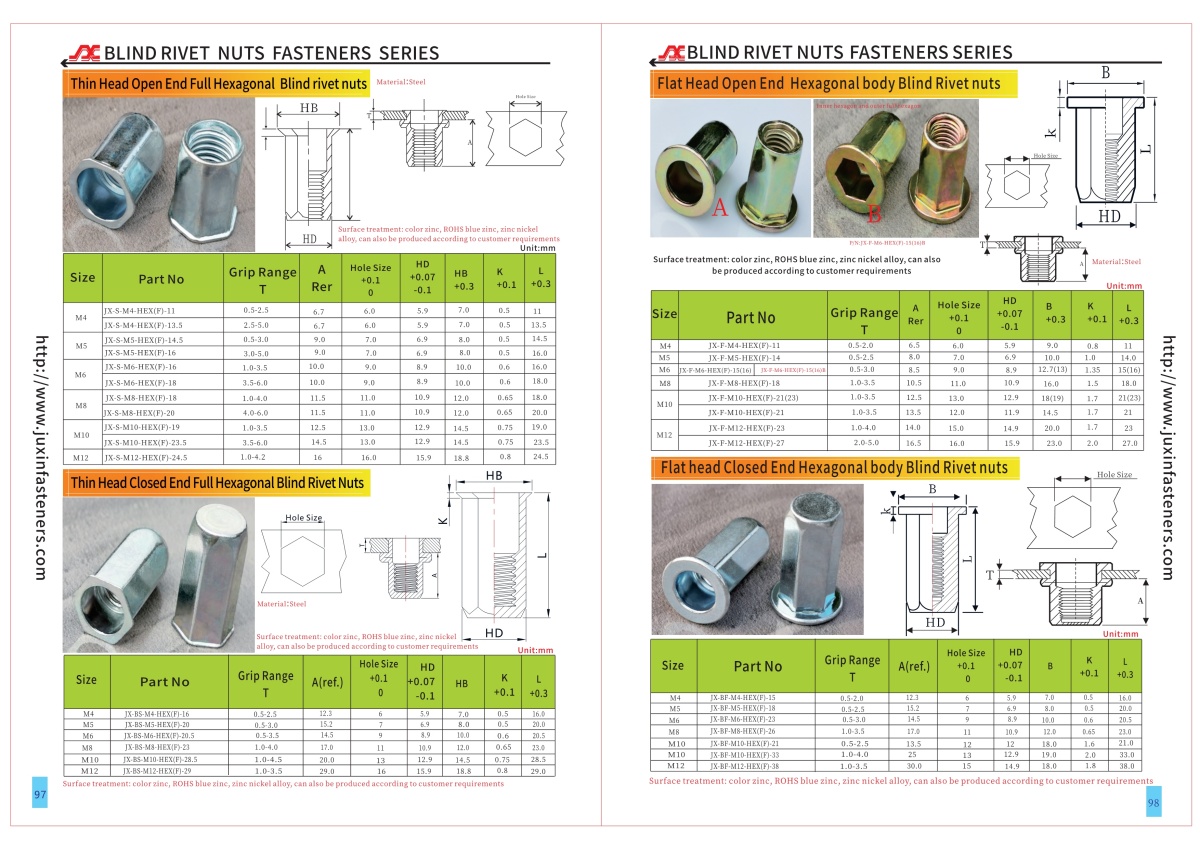

Größe kann auch entsprechend den Anforderungen des Kunden angepasst werden. Bitte überprüfen Sie das detaillierte Spezifikationsblatt im PDF- und CAD-Format. Weitere Produktdetails finden Sie im PDF auf Seite 97–98.

Der Sechskant bietet einen Blindgewindeeinsatz mit sechseckigem Körper, der ein hohes Drehmoment beim Drehen und Herausziehen bietet, insbesondere bei weichen Metallplatten.

Der sechseckige Abschnitt und die Bohrung verbessern das Drehmoment beim Drehen im Blech um bis zu 200 % im Vergleich zu Einsätzen mit rundem Körper. Darüber hinaus kann der Sechskant mit schnellem und einfachem Einsetzen in zerbrechlichen Materialien (ab 0,50 mm [0,02 Zoll]) verwendet werden.

Die Juxin-Befestigungselemente sind in verschiedenen Beschichtungen und Optionen erhältlich und können mit Handwerkzeugen, Druckluftwerkzeugen und vollautomatischen Maschinen verwendet werden, um verschiedenen Montagemethoden gerecht zu werden.

Schnelle Fakten:

Verbessert das Drehmoment beim Drehen um bis zu 200 % im Blech im Vergleich zu Einsätzen mit rundem Körper.

Sackloch, einseitige Montagemöglichkeit.

Überragende Auszugsleistung.

Es kann für empfindliche Plattenmaterialien ab 0,50 mm (0,02 Zoll) verwendet werden.

Der Körper mit doppeltem Durchmesser und die Einführungsfase ermöglichen ein einfaches Einführen in das Loch.

Sehen Sie in der Anwendung ein Innengewinde vor.

Es kann in vorbeschichteten oder nachträglich lackierten Anwendungen installiert werden, ohne die Oberfläche zu beschädigen.

Klemmen Sie zwei oder mehr Bleche fest.

Zur Erhöhung der Korrosionsbeständigkeit stehen verschiedene Beschichtungen zur Verfügung.

Die Low-Profile-Version ermöglicht eine nahezu bündige Anpassung an die Anwendung.

Die Variante mit großem Flansch bietet eine bessere Tragfläche. Verstärkt das Loch, um ein Herausdrücken zu verhindern.

Die Großflanschversion kann als Abstandshalter verwendet und mit einer Unterkopfdichtung geliefert werden.

Das offene Ende verhindert das Eindringen von Schmutz und Flüssigkeiten in Gewinde und Stromkreise.

Zu den Montageanwendungen gehören Automobil-Chassis-Komponenten, Elektrotechnik, Blech, Haushaltsgeräte, Schaltschränke und thermische Anwendungen.

Optionen für die Oberflächenveredelung

Wenn Sie nach anderen Optionen für die Oberflächenveredelung als in den oben genannten Datenblättern suchen, laden Sie bitte unsere herunter

 Oberflächenbeschaffenheit und Befestigungsmatrix für Blindniet-Einsatzmuttern mit Gewinde.

Hier erfahren Sie, welche Oberflächenveredelungsoptionen für unsere Standard-Befestigungstypen verfügbar sind, z. B. „Kundenspezialitäten“.

Kundenspezifische Designs

Wir können Gewindeeinsätze in verschiedenen Formen und Ausführungen entwerfen und herstellen, um Ihren individuellen Montageanforderungen gerecht zu werden. Auf dieser Seite finden Sie Beispiele für unsere maßgeschneiderten Möglichkeiten:

Einsätze für Blindnietmuttern mit Gewinde – individuelle Designs

Installationsausrüstung

Zubehör für Gewindeeinsätze finden Sie auf der folgenden Seite.

Gewinde-Blindniete, Einpressmuttern, Installationsausrüstung

Werkzeug zur Herstellung von Sechskantlöchern

Die Werkzeuge ergänzen und erweitern das Sortiment an Handwerkzeugen für die Montage von Blindnietmuttern mit Gewindeeinsätzen, indem sie Sechskantlöcher für Sechskant-Blindnietmuttereinsätze mit Gewinde in Materialien erzeugen, die nur von einer Seite zugänglich sind. Mit dem Werkzeug können Kunden von den verdrehsicheren Eigenschaften sechseckiger Wendeschneidplatten im Vergleich zu runden Wendeschneidplatten profitieren. Dies wird erreicht, indem ein rundes Loch gebohrt, das Werkzeug eingesetzt und ein Sechskantloch geformt wird.

Sechskant-Nietmuttern mit kleinem Kopf für Kommunikationsschränke mit Metallpaneelen

Sechskant-Nietmuttern mit kleinem Kopf werden aufgrund ihres kompakten Kopfdesigns, ihrer Verdrehsicherung und ihrer hervorragenden Anpassungsfähigkeit an dünne Blechmaterialien häufig in Kommunikationsschränken mit Metallpaneelen verwendet. Sie wurden speziell für die Befestigungsanforderungen bei der Herstellung von Kommunikationsschränken entwickelt, wo der Platz begrenzt und die Materialstärke minimal ist.

Strukturelle Designmerkmale

Sechskant-Nietmuttern mit kleinem Kopf sind eine spezielle Form von Gewindeeinsätzen, die im Vergleich zu Standard-Nietmuttern mit flachem Kopf oder Senkkopf einen geringeren Kopfdurchmesser und eine geringere Dicke aufweisen. Dieses Design ermöglicht eine sauberere Montage und ein besseres Oberflächenbild auf dünnen Metallplatten.

Zu den wichtigsten Strukturmerkmalen gehören:

Sechseckiges Kopf- und Körperdesign, eingebaut in ein passendes sechseckiges Loch

Anti-Rotations-Funktion, die verhindert, dass sich die Nietmutter beim Anziehen dreht

Hohe Torsionsfestigkeit sorgt für stabile Schraubverbindungen

Standardgewindegrößen von M3 bis M12, wobei M6 und M8 am häufigsten für dünne Metallplatten verwendet werden

Vorteile bei Anwendungen im Kommunikationsschrank

Optimiert für dünne Metallplatten und begrenzten Platz

Kommunikationsschrankplatten werden typischerweise aus dünnen Stahlblechen oder -rohren mit einer Dicke von 0,5 mm bis 6,0 mm hergestellt. Das Design mit kleinem Kopf ist ideal für dünnere Platten, minimale Fasen oder keine Fasenbedingungen und sorgt für eine bündige Passform und ein sauberes äußeres Finish.

Einseitige Installation

Sechskantnietmuttern mit kleinem Kopf können vollständig von einer Seite des Werkstücks installiert werden und lösen so Installationsprobleme in geschlossenen Schränken, bei denen der Zugang zur Rückseite eingeschränkt oder nicht möglich ist.

Effiziente und zuverlässige Befestigung

Die Installation erfolgt in einem einzigen Schritt mit manuellen oder pneumatischen Nietmutternwerkzeugen und sorgt für eine gleichmäßige Ausdehnung, einen starken Auszugswiderstand und eine hohe Produktionseffizienz.

Alternative zum Schweißen und Gewindeschneiden

Durch den Ersatz von Schweißmuttern und Gewindegewinden beseitigen Sechskantnietmuttern mit kleinem Kopf häufige Probleme wie:

Schmelzen oder Verformung des Grundmaterials

Durch Hitzeeinwirkung verursachte Oberflächenschäden

Gewindeabziehen in dünnem Blech

Dadurch werden die Montagequalität und die Langzeitzuverlässigkeit deutlich verbessert.

Geeignet für nichttragende tragende Verbindungen

Viele interne Komponenten von Kommunikationsschränken – wie Modulmontageplatten, Innenverkleidungen und Halterungen – erfordern nicht strukturelle, aber zuverlässige Gewindeverbindungen. Sechskantnietmuttern mit kleinem Kopf bieten eine leichte, sichere Lösung, ohne dass Stützmuttern auf der Rückseite erforderlich sind.

Optionen für Materialien und Oberflächenschutz

Sechskantnietmuttern mit kleinem Kopf werden üblicherweise hergestellt in:

Kohlenstoffstahl (einschließlich hochfester Güten wie Klasse 8.8)

Edelstahl (304 oder 316)

Verfügbare Oberflächenbehandlungen, wie z. B. Verzinkung, verbessern die Korrosionsbeständigkeit und sorgen dafür, dass die Befestigungselemente in einer Vielzahl von Schrankumgebungen im Innen- und Außenbereich zuverlässig funktionieren.

Typische Anwendungsszenarien

Bei der Herstellung von Kommunikationsschränken werden Sechskantnietmuttern mit kleinem Kopf häufig verwendet für:

Externe Plattenbefestigung, die Gewindebefestigungspunkte für interne Gerätemodule bietet

Interne Komponentenmontage wie Führungsschienen, Halterungen und Dekorplatten

Blechstapelverbindungen, die Niet- und Mutternfunktionen kombinieren, um die Montage zu vereinfachen.

Abdichtpflichtige Bereiche, in denen geschlossene (Blind-)Nietmuttern zusätzlichen Schutz vor dem Eindringen von Staub und Feuchtigkeit bieten

Zusammenfassung

Mit ihrem kompakten Kopfdesign für dünne Platten, der sechseckigen Verdrehsicherungsstruktur, der einseitigen Installationsmöglichkeit und dem effizienten Kaltformnietprozess haben sich Sechskantnietmuttern mit kleinem Kopf zu einer äußerst effektiven und weit verbreiteten Befestigungslösung für Kommunikationsschränke mit Metallplatten entwickelt.

Sie bieten Herstellern eine zuverlässige Alternative zum Schweißen und Gewindeschneiden und verbessern gleichzeitig die Montageeffizienz, das Erscheinungsbild und die Langzeitleistung.

Die Innenverpackung ist eine Plastiktüte und die Außenverpackung ist ein Karton. Dann das Tablett. Kartongröße: 29*19*19,5 cm und 23,5*17,5*8, cm und Palettengröße: 215*100*90 cm oder nach Ihren Wünschen
