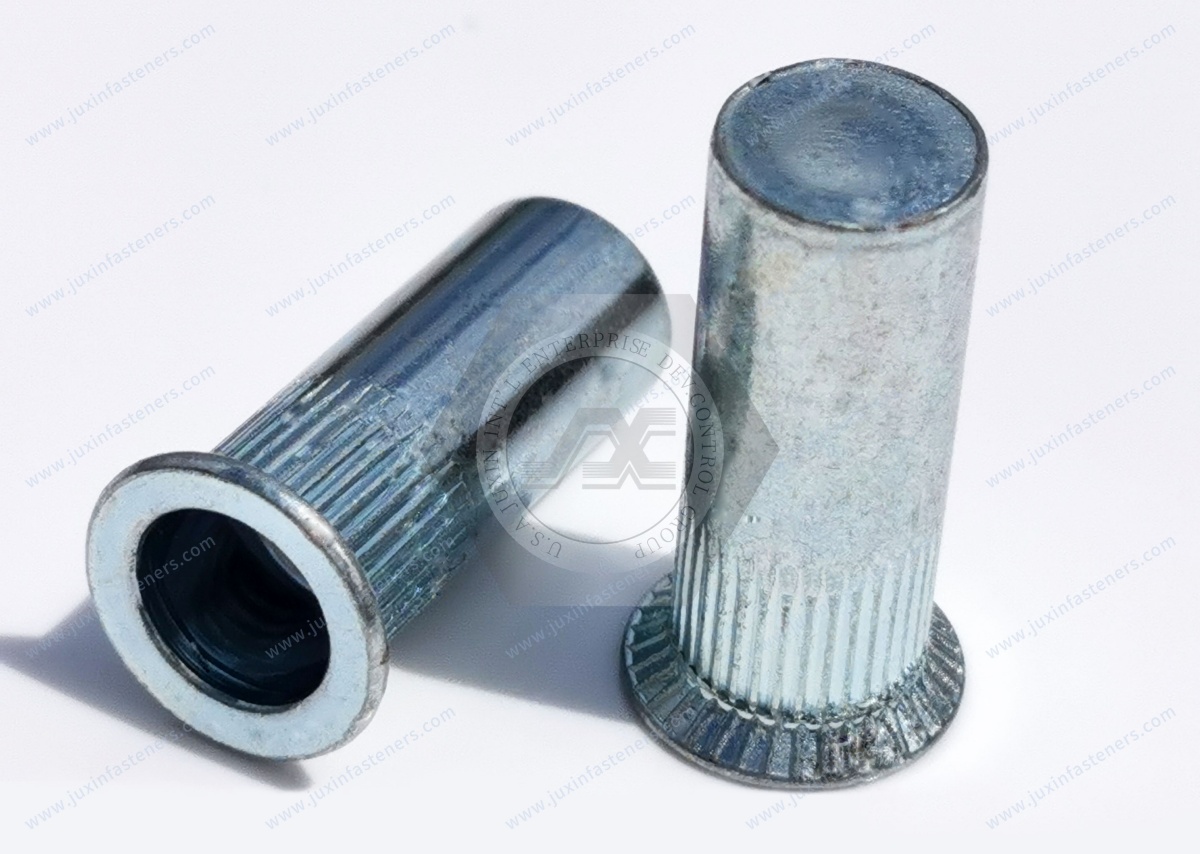

Senkkopf-Blindnietmuttern mit geschlossenem Ende, rundem Körper und gerändeltem Ende – geschlossenes Ende

Name: Senkkopf-Blindnietmuttern mit geschlossenem Ende und rundem Körper, gerändelt, glattes Ende – geschlossenes Ende

Größe: M3, M4, M5, M6, M8, M10

Material: Stahl

Oberflächenbehandlung: ROHS Blue Zinc

Griffbereich: 0,5–4,5 mm

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Material: Stahl (verzinkt, gelb, dichromatisch, DIN 50961 Fe/Zn 8, C).

Hinweis: Eine RoHS-konforme dreiwertige Beschichtung ist auf Anfrage erhältlich.

Hardwarekompatibilität: Kompatibel mit Klasse 2, Klasse 5, Klasse 8.8 und Klasse 9.8.

Verfügbare Gewindegrößen und -durchmesser Gewindemetrischer Durchmesser (mm)

M4 x 0,7 11,5

M5 x 0,8 13,0

M6 x 1,0 17,0

M8 x 1,25 19,0

M10 x 1,5 21,0

Anwendungshinweise für versenkte Rändelnietmuttern mit geschlossenem Ende:

Der Griffbereich dieser Outserts kann durch die Art des verwendeten Blattmaterials beeinflusst werden. Es wird empfohlen, einige Testinstallationen durchzuführen, um den geeigneten Griffbereich für Ihre spezifische Anwendung zu ermitteln. Die gerändelte Senkkopf-Nietmutter im europäischen Stil wird mit pneumatischen, hydraulischen oder manuellen Handwerkzeugen montiert. Der Installationsprozess ist einfach, leicht zu kontrollieren und weniger arbeitsintensiv als andere Prozesse, die mit Schrauben und Muttern verbunden sind. Wenn der Nietmutternkopf ordnungsgemäß eingesetzt ist, schließt er bündig mit dem umgebenden Blechmaterial ab.

Diese industriellen Befestigungselemente eignen sich für eine bündige Installation und bieten eine ausgezeichnete Beständigkeit gegen Herausdrehen. Sie können die Montagekosten effektiv senken, indem sie Prozesse im Zusammenhang mit der Montage von Schrauben und Muttern eliminieren.

Der Gewindebereich ist umschlossen, wodurch ein Auslaufen an den Gewindegängen auf beiden Seiten Ihrer Anwendung verhindert wird. Diese Nietmuttern haben einen gerippten Körper, um sie beim Anziehen einer Schraube an Ort und Stelle zu halten. Das Gehäuse und der Flansch bestehen aus zinkgelbchromatiertem Stahl für Korrosionsbeständigkeit. Mit einem Nietmutternwerkzeug in ein Bohrloch einbauen. Das Werkzeug kollabiert die Mutter und erzeugt einen hinteren Flansch, der die Mutter am Material hält. Die Länge wird von unterhalb des Flansches gemessen. Die installierte Länge ist die maximale Länge des Laufs im eingebauten Zustand.

Senkkopf-Rändelnietmuttern mit geschlossenem Ende, auch Nietmuttern, Blindmuttern und Nietmuttern mit Blindgewinde genannt, sind Einsätze mit Innengewinde, die häufig verwendet werden, wenn die Dicke der jeweiligen Anwendung zu gering ist, um ein Standardgewinde zu schneiden.

Durch die Verwendung von Nietmuttern wird in dünnen Materialplatten ein wichtiges Gewinde für die hochfeste Befestigung von Bolzen und anderen Gewindeteilen erzeugt.

Der Vollsenkkopf wird aufgrund seiner robusteren Beschaffenheit einem reduzierten Senkkopftyp vorgezogen. Allerdings ist es auch tiefer, sodass es nur bei Materialstärken größer als 1,5 mm eingesetzt werden kann. Bei geringerer Auftragsdicke wird häufig stattdessen die Ausführung mit reduziertem Senkkopf gewählt. Beide Typen verleihen der Anwendung ein bündiges, vollendetes Erscheinungsbild.

Der gerändelte Körper an der Nietmutter bietet einen besseren Widerstand gegen Bewegungen innerhalb der Anwendung als die Rändelung unter dem Kopf, insbesondere beim Einbau in weichere Materialien. Das geschlossene Ende blockiert jegliche Form von Verunreinigungen am Bauteil und verhindert zudem die Verwendung von Schrauben, die für die Anwendung zu lang sind.

Die Installation dieser Nietmuttern ist einfach: Verwenden Sie ein einzigartiges Werkzeug mit einem Gewindebolzen oder einer Nase, das in das Innengewinde der Nietmutter eingreift und nach oben zieht, wodurch der gewindelose Abschnitt der Nietmutter so verformt wird, dass er sich unter der Rückseite des Materials ausdehnt – wodurch ein hochfestes, dauerhaftes Gewinde in einem dünnen Blechmaterial entsteht. Blindnietmuttern-Setzgerät installieren.

Nietmuttern mit versenktem, gerändeltem, geschlossenem Ende sind in Durchmessern von M3 bis M12 erhältlich, um für verschiedene Griffbereiche geeignet zu sein.

Bei Juxin sind Verbindungselemente standardmäßig in verzinktem Stahl, Edelstahl A2 und Edelstahl A4 erhältlich.

Nicht standardmäßige Größen und Materialien können als Sonderanfertigung bestellt werden, einschließlich Kleinserienfertigung, Modifikationen und maßgeschneiderte Teile nach Zeichnung. Es gelten Mindestbestellmengen.

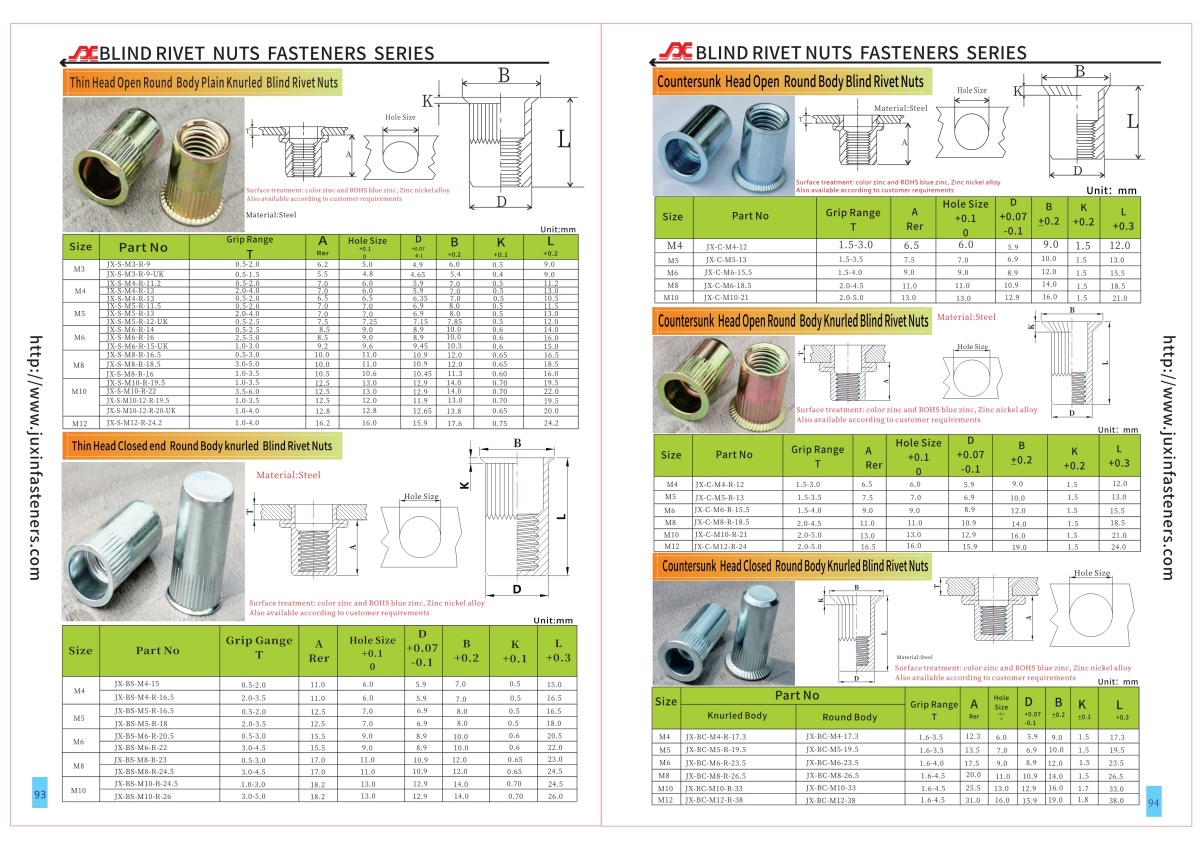

Die Größe kann auch den Anforderungen des Kunden entsprechen. Bitte überprüfen Sie das detaillierte Spezifikationsblatt im PDF- oder CAD-Format. Weitere Produktdetails finden Sie auf der PDF-Seite 93–94

ProductPackaging

Die Innenverpackung ist eine Plastiktüte und die Außenverpackung ist ein Karton. Dann das Tablett. Kartongröße: 29*19*19,5 cm und 23,5*17,5*8, cm und Palettengröße: 215*100*90 cm oder nach Ihren Wünschen
