Technologielösungen für selbstsichernde Muttern

Selbstsichernde Muttern bieten eine hervorragende Lösung für Konstrukteure, die in ihrer Metallbaugruppe ein starkes, wiederverwendbares Gewinde benötigen. Die selbsteinklemmenden Muttern von Juxin Fastener bieten eine kostengünstige Installationslösung für die Herstellung starker Gewinde in dünnem Blech. Die Einpressmuttern sind dem Gewindeschneiden in einem extrudierten Loch in dünnem Blech überlegen. Die in der extrudierten Bohrung hergestellten Gewindegewinde haben nicht annähernd die Festigkeit oder Haltbarkeit der Gewinde unserer selbsteinpressenden Muttern.

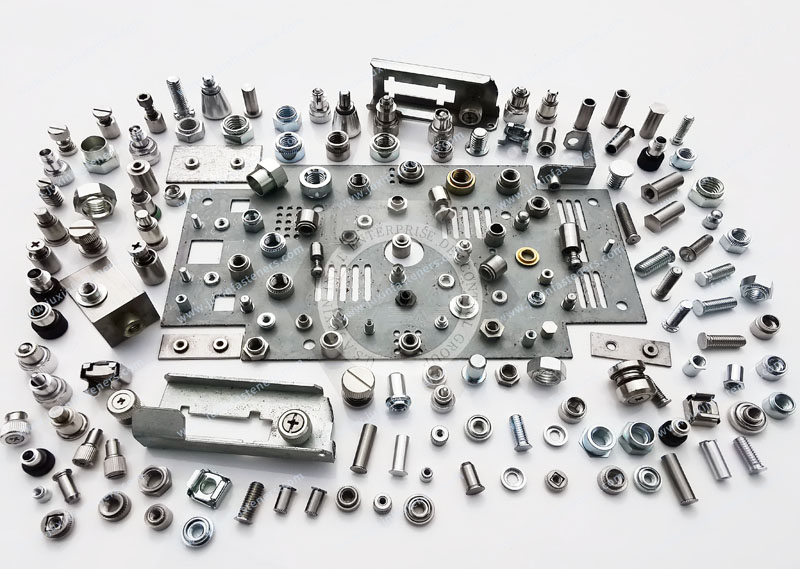

Unser Bestand an hochwertigen selbsteinpressenden Verbindungselementen umfasst einheitliche und metrische Optionen in einer Vielzahl von Gewindegrößen, Materialoptionen, Ausführungen und Durchmessern.

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Wie es funktioniert

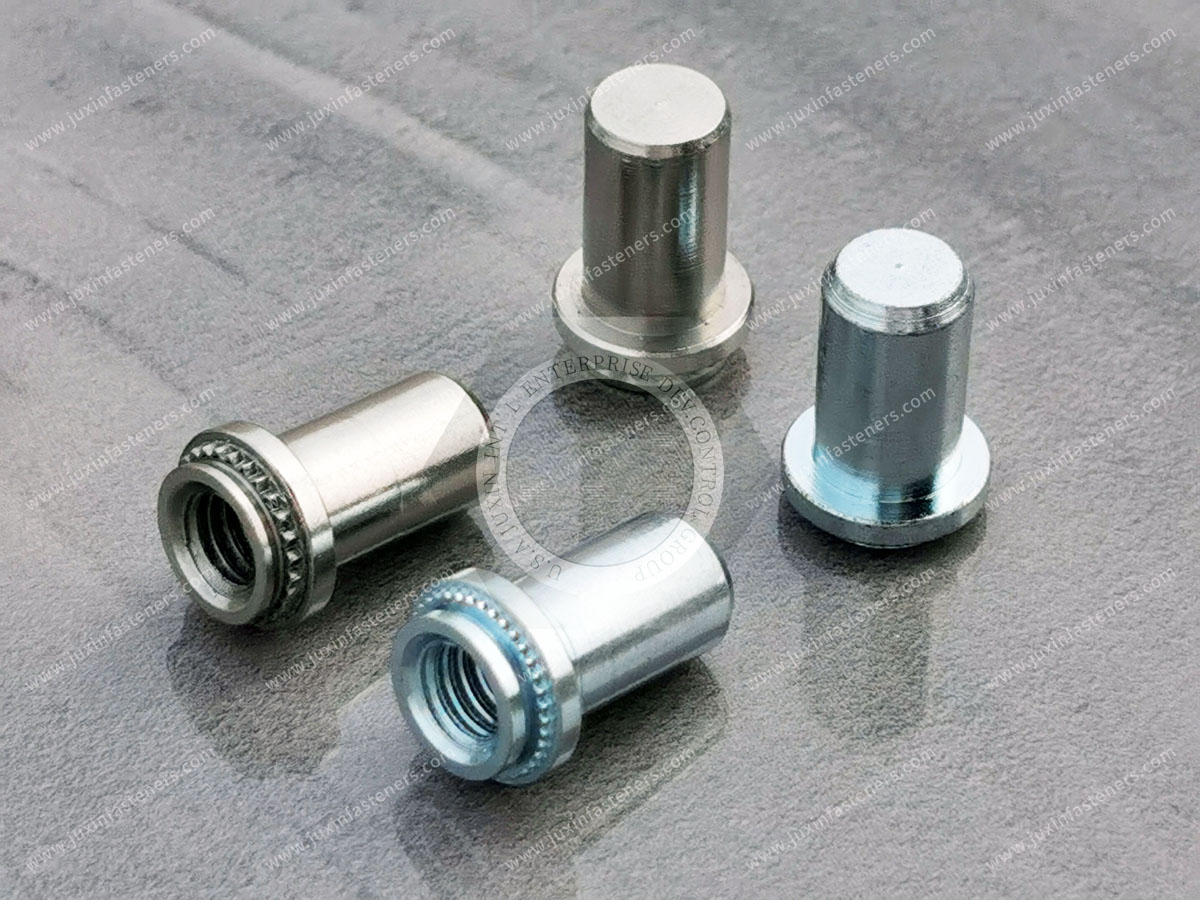

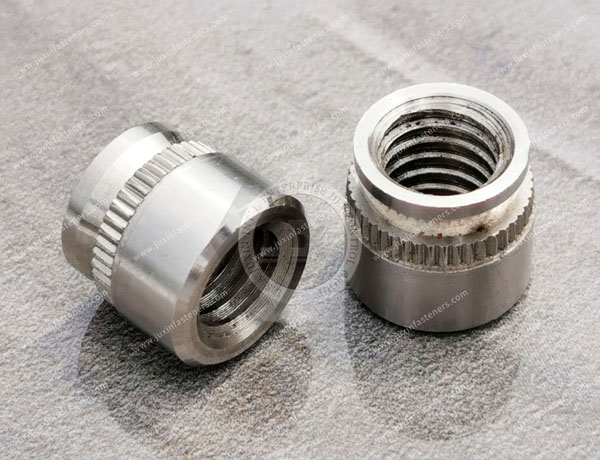

Selbstklemmende Befestigungselemente erfordern zwei Merkmale, um sich ordnungsgemäß an einer Metallplatte zu befestigen: eine Hinterschneidung und Verdränger, die Material in die Hinterschneidung befördern. Die Installation des Befestigungselements treibt diese Verschiebung voran. Nehmen Sie zum Beispiel eine Einpressmutter (oder Pressmutter). Dabei werden Rändel als Verdränger verwendet, während der rampenförmige Schaft eine Hinterschneidung erzeugt und als Führung innerhalb eines Plattenlochs dient.

Bei der Montage berühren die Rändel als erstes die Außenfläche des Paneels. Sie müssen Material aus dem Weg räumen, damit der Lauf vollständig auf der Platte sitzt. Mit der richtigen Montageausrüstung und Kraft wird das Material in die Hinterschneidung geführt. Nach der Montage muss der Schaft das Material erneut verdrängen, um aus der Platte herauszufallen, was ähnliche Kräfte erfordert wie bei der Montage.

Die spezifischen Selbsteinpresseigenschaften variieren oft je nach Verbindungselementtyp. Während bei der Einpressmutter Rändelungen als Verdränger und ein rampenförmiger Schaft als Hinterschnitt verwendet werden, verwenden viele Abstandshalter den Kopf als Verdränger und einen quadratischen Hinterschnitt an der Stelle, an der der Zylinder auf den Kopf trifft. Einige größere Bolzen verwenden große, grobe Rippen, um einen trapezförmigen Hinterschnitt zu füllen, da mehr Material bewegt werden muss, was eine energieeffiziente Verschiebung begünstigt.

Vorteile und Einschränkungen Lösungen

Die Selbstklemmtechnik ist eine sehr sichere und starke Befestigungslösung für eine Vielzahl von Metallen und Blechdicken. Dadurch werden lose Teile wie Muttern und Unterlegscheiben minimiert, die andernfalls zur Herstellung einer festen Verbindung erforderlich wären, und die Installation erfolgt schnell und konsistent, wenn die richtige Ausrüstung und das richtige Verfahren verwendet werden. Die meisten Kosteneinsparungen resultieren aus einem geringeren Zeit- und Energieaufwand bei der Produktion im großen Maßstab sowie Verbesserungen bei Qualität und Konsistenz.

Die größte Einschränkung von Einpressbefestigern sind die Kosten für die Installationsausrüstung und die teureren Teile. Während es eine Vielzahl von Anwendungen gibt, bei denen Selbstpressen eine wertvolle Lösung darstellt, wird mehr Zeit für die Entwicklung von Merkmalen für Materialien unterschiedlicher Härte und Duktilität, für Bleche unterschiedlicher Dicke und für korrosive Umgebungen aufgewendet. Angesichts des Produktionsvolumens, das erforderlich ist, um die Investition in die Installationsausrüstung auszugleichen, kann dies die Vielseitigkeit von selbsteinpressenden Teilen einschränken.

Für die Selbstklemmung sind duktile Metalle erforderlich, um ordnungsgemäß zu funktionieren – ein Material, bei dem häufig Schweißen als geeignete Lösung für die Installation von Gewinden in einer Platte verwendet wird. Die Ausrüstung ist einfacher, die Teile sind einfacher und in der Regel billiger, und Innovationen beim Laserschweißen haben die Qualität bei Anwendungen mit kleineren Abmessungen erheblich verbessert. Allerdings ist der Energieverbrauch höher und es wird mehr Zeit benötigt, um die Schweißverbindungen abzukühlen. Schweißspritzer können auch zu Qualitätsproblemen führen, die eine Baugruppe gefährden, wenn sie während der Produktion nicht aufgefangen werden. Während das Schweißen ähnliche Metalle erfordert, um ordnungsgemäß zu funktionieren, kann das Selbsteinpressen mit einer Vielzahl unterschiedlicher Metalle funktionieren.

Allgemeine Anwendungen

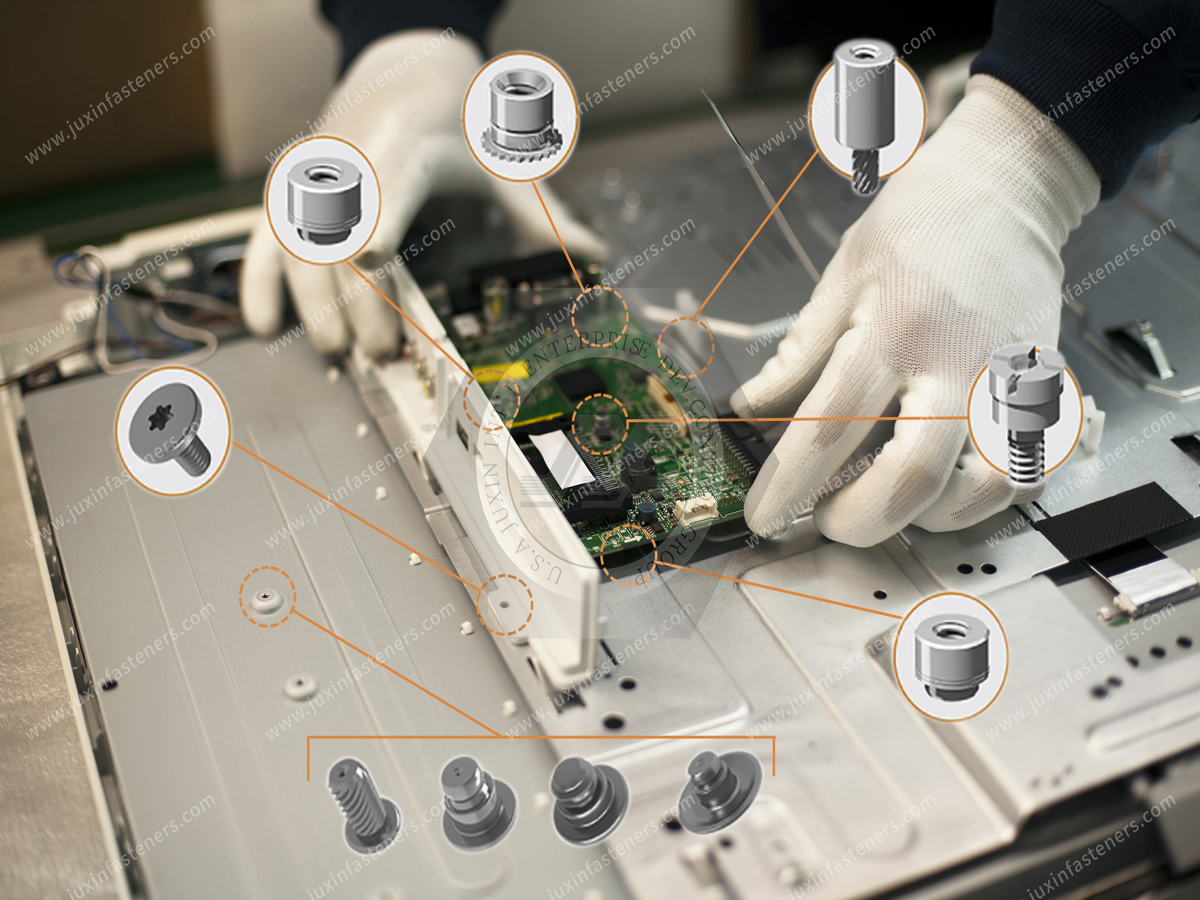

Während die Selbstklemmung auf Metallanwendungen beschränkt ist, ermöglicht sie die Verwendung korrosionsbeständiger Beschichtungen, die während der Installation intakt bleiben. Dies ist nützlich für Meeresumgebungen mit Temperatur- und Feuchtigkeitsproblemen. Die Massenproduktion von Automobil-, Telekommunikations-, Medizin- und Unterhaltungselektronikteilen kann von der Verwendung selbstklemmender Verbindungselemente gegenüber alternativen Befestigungstechnologien profitieren, insbesondere da die Innovationen bei leitfähigen Verbindungselementen weiter zunehmen.
