Parallelschlüssel, tiefes Muster

Material: Edelstahl, Messing

Norm: DIN 6885-1 (A), UNI 6604, Q 551

Produktspezifikation

Ein Flachschlüssel ist ein Schlüssel, der auf zwei Seiten als Arbeitsflächen beruht und das Drehmoment durch Extrusion des Schlüssels mit der Seite der Keilnut überträgt. Es gibt drei Arten von einfachen Schlüsseln, dünnen Schlüsseln und geführten Schlüsseln. Ein gewöhnlicher Flachschlüssel weist eine gute Ausrichtung, eine hohe Positionierungsgenauigkeit und ein bequemes Falten und Laden auf, kann jedoch keine axiale Fixierung der Teile auf der Welle realisieren, die für hohe Geschwindigkeiten verwendet wird oder die Welle Stößen und variablen Belastungen ausgesetzt ist; Der dünne Flachschlüssel wird für die dünnwandige Struktur und die Drehmomentübertragung an einer kleinen Stelle verwendet. Der geführte Flachkeil wird mit einer Schraube an der Welle befestigt, die für den Fall verwendet wird, dass sich die Teile auf der Welle nicht stark entlang der Welle bewegen. Wenn die Schlüssellänge länger als 500 mm ist, sollte ihre Länge gemäß der R20-Serie von GB/T 321 ausgewählt werden. Um die durch die Geradheit verursachten Probleme zu minimieren, sollte die Schlüssellänge weniger als das Zehnfache der Schlüsselbreite betragen.

Flachkeile sind ein gängiges mechanisches Verbindungselement zur Verbindung rotierender Wellen und Buchsen. Sie bestehen normalerweise aus Stahl, Edelstahl, Kupfer und anderen Metallmaterialien mit hoher Härte und Festigkeit. Flache Keile haben auf der einen Seite einen rechten Winkel, normalerweise rechteckig, und auf der anderen Seite einen abgeschrägten Winkel. Sie werden verwendet, um in die Keilnut an der Welle zu passen und die Verbindung zwischen Welle und Buchse zu sichern.

Flachschlüssel haben folgende Eigenschaften:

1. Hohe Festigkeit: Flachschlüssel bestehen in der Regel aus hochfesten Metallmaterialien, sodass sie eine hohe mechanische Festigkeit aufweisen und großen Belastungen und Drücken standhalten.

2. Stabilität: Flache Keile können eine stabile Verbindung bieten, um Welle und Hülse in der richtigen Position zu halten und sicherzustellen, dass die Maschine während des normalen Betriebs nicht verschoben oder durcheinander gebracht wird.

3. Einfache Struktur: Die flache Schlüsselstruktur ist einfach, leicht zu verarbeiten, kostengünstig, leicht zu vereinfachen und Designoptimierung.

4. Einfache Installation: Flachschlüssel sind einfach zu installieren. Sie müssen sie nur in die Keilnut einführen und ausrichten. Es sind keine speziellen Werkzeuge oder Kenntnisse erforderlich.

5. Vielseitigkeit: Da Flachkeile häufig in verschiedenen Wellen- und Buchsenschnittstellen verwendet werden, sind sie äußerst vielseitig und können in verschiedenen Maschinen- oder Ausrüstungsmodellen verwendet werden. Der Flachschlüssel ist ein kleines, aber wichtiges mechanisches Gelenk mit einem breiten Anwendungsspektrum. Es eignet sich für viele verschiedene Branchen und Bereiche, darunter Bearbeitung, Fertigung, automatisierte Produktion, Luft- und Raumfahrt usw., und kann Konstrukteuren dabei helfen, rotierende Teile einfach zu verbinden und zu reparieren.

Die Größe kann auch den Herstellungsanforderungen des Kunden entsprechen. Bitte überprüfen Sie die detaillierten Spezifikationen im PDF-, CAD-, 11- bis 12-seitigen Datenblatt. Weitere Produktdetails finden Sie hier.

ProductPackaging

Verpackung: Die Innenverpackung ist eine Plastiktüte und die Außenverpackung ist ein Karton. Dann das Tablett. Kartongröße: 29*19*19,5 cm und 23,5*17,5*8 cm und Palettengröße: 215*100*90 cm oder nach Ihren Wünschen.

ProductPictures

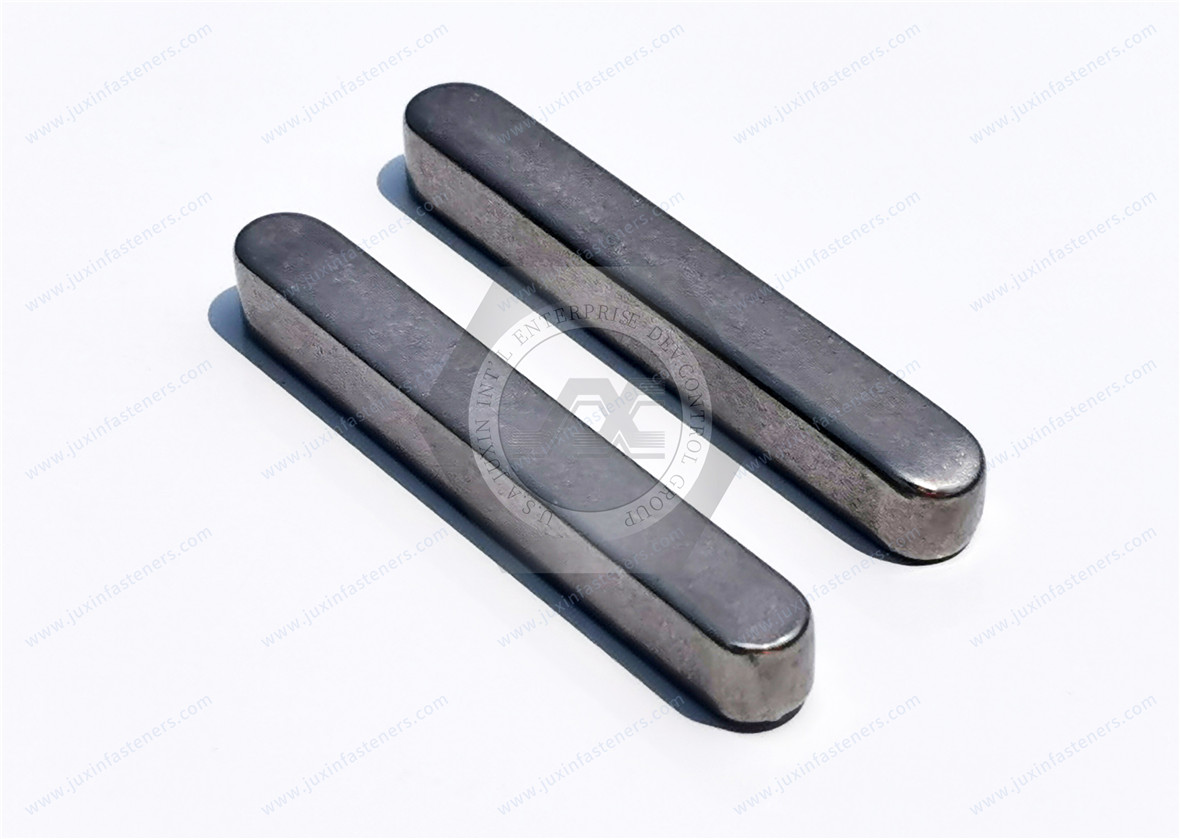

Parallelschlüssel, tiefes Muster
