Auswahlhilfe für Blindnietmuttern für industrielle Anwendungen

Optimierte Befestigungslösungen für Automobil-, Luft- und Raumfahrt- und Elektrosysteme

Erfahren Sie mehr über die Arten von Blindnietmuttern und wie Sie das richtige Verbindungselement für industrielle Anwendungen auswählen, einschließlich Automobil-, Luft- und Raumfahrt- und Elektrosystemen.

 Einleitung: Warum Blindnietmuttern im modernen Maschinenbau wichtig sind

Blindnietmuttern (auch Nietmuttern, Gewindeeinsätze oder Blindnieteinsätze genannt) sind unverzichtbare Befestigungslösungen für Branchen, in denen der Zugang zur Rückseite eines Werkstücks eingeschränkt oder unmöglich ist.

Als einseitiges Befestigungselement erzeugt die Blindnietmutter durch kontrollierte plastische Verformung starke Innengewinde in dünnen Materialien – was sie zu einer entscheidenden Lösung im Automobilbau, bei der Montage von Luft- und Raumfahrtpaneelen und bei der Konstruktion von Elektrogehäusen macht.

Für Beschaffungsingenieure und Designspezialisten wirkt sich die Auswahl des richtigen Blindnietmuttertyps direkt auf die Festigkeit der Verbindung, die Ermüdungsbeständigkeit und die langfristige Zuverlässigkeit aus.

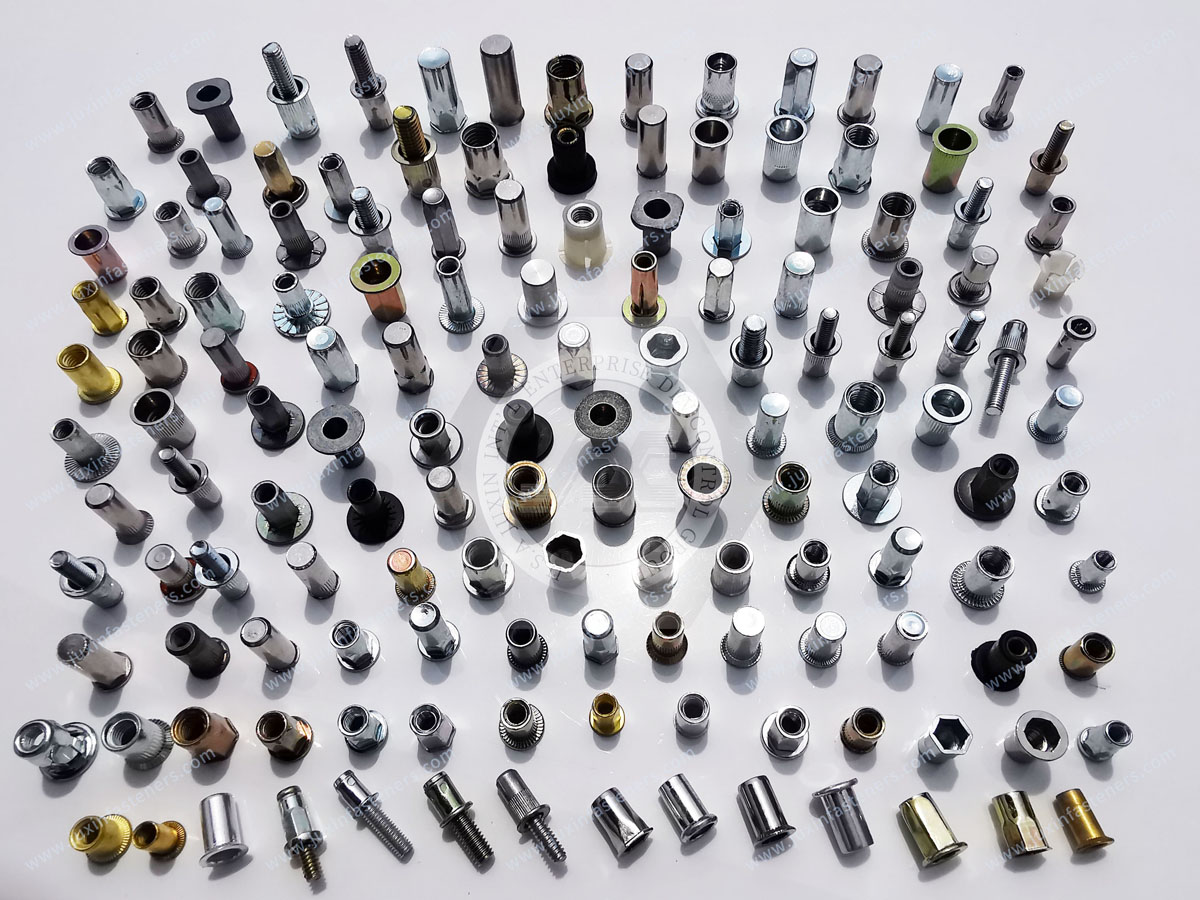

 Arten von Blindnietmuttern und ihre industriellen Anwendungen

Das Verständnis der verschiedenen Arten von Blindnietmuttern ist der Schlüssel zur Auswahl der besten Befestigungslösung:

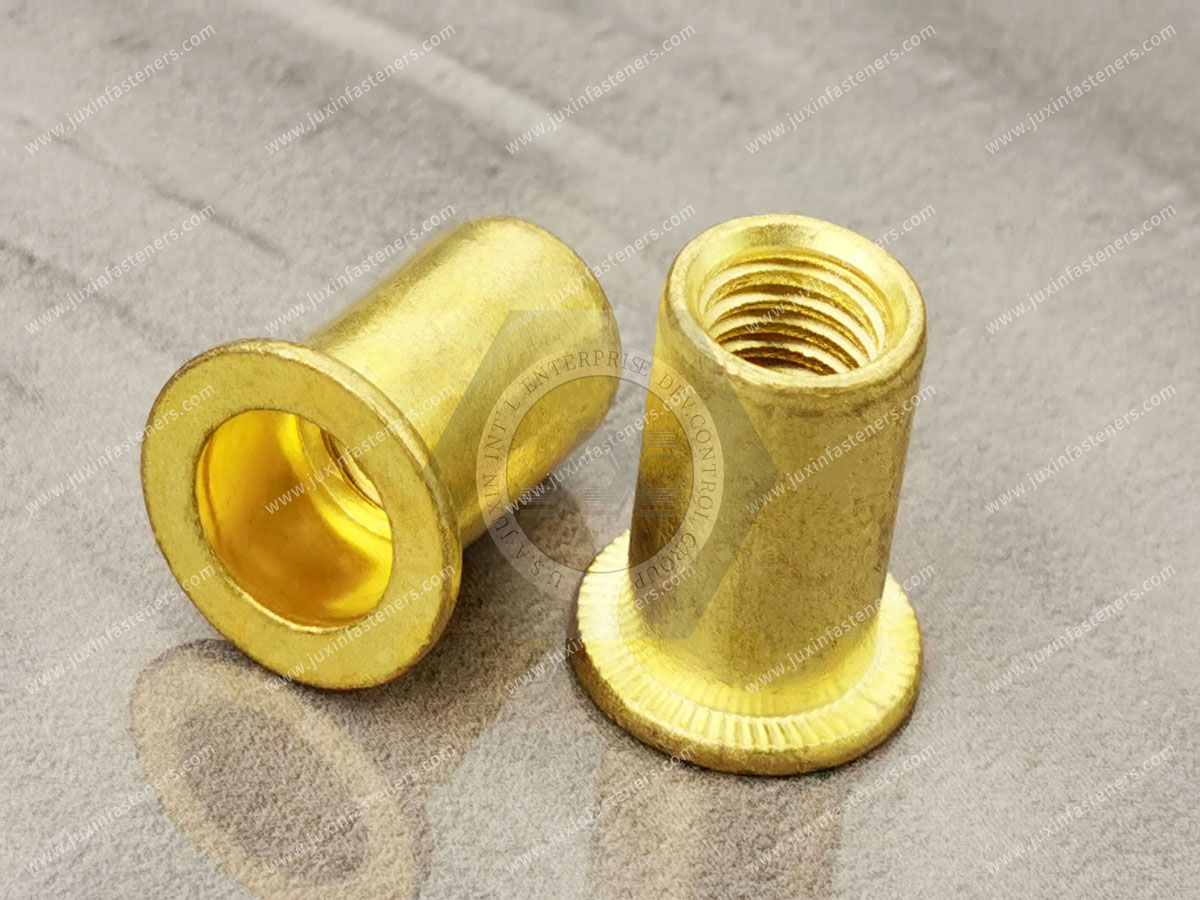

1. Standard-Blindnietmuttern

• Zylindrisches Gehäusedesign

• Ideal für allgemeine Befestigungen in dünnem Blech

• Weit verbreitet in HVAC-Systemen, Industrieanlagen und Schaltschränken

2. Jack Nuts

• Mit ausziehbaren Beinen zur Lastverteilung

• Perfekt für weiche oder spröde Materialien wie Kunststoffe, Verbundwerkstoffe und Holz

• Häufig bei leichten Baugruppen und nichtmetallischen Anwendungen

3. Nietmuttern mit geschlossenem Ende

• Die versiegelte Struktur verhindert Leckagen

• Geeignet für flüssigkeitsdichte oder gasdichte Umgebungen

• Wird in Automobil-Flüssigkeitssystemen und versiegelten Gehäusen verwendet

4. Sechskant-Nietmuttern

• Der sechseckige Körper verhindert eine Drehung unter Drehmoment

• Ideal für mechanische Baugruppen mit hohem Drehmoment

• Wird häufig in Automobilstrukturbauteilen verwendet

5. Blindnietbolzen

• Stellen Sie Außengewinde anstelle von Innengewinden bereit

• Ermöglichen eine schnelle Montage von Komponenten ohne zusätzliche Schrauben

• Häufig in modularen Baugruppen und Schalttafelmontagesystemen

 Schlüsselfaktoren für die Auswahl der richtigen Blindnietmutter

Die Auswahl der optimalen industriellen Nietmutter erfordert die Bewertung mehrerer technischer Parameter:

1. Materialauswahl

• Verzinkter Stahl: Kostengünstig, für Innenräume geeignet

• Nietmuttern aus Edelstahl: Hervorragende Korrosionsbeständigkeit für raue Bedingungen

• Nietmuttern aus Aluminium: Leicht, ideal für Anwendungen in der Luft- und Raumfahrt sowie in Elektrofahrzeugen

2. Griffbereich (Plattendicke)

• Passen Sie die Spezifikationen der Nietmuttern an die Materialstärke an

• Typischer Bereich: 0,5 mm – 6 mm

• Gewährleistet eine ordnungsgemäße Verformung und eine sichere Installation

3. Mechanische Leistung

• Bewerten Sie die Auszugsfestigkeit und den Drehmomentwiderstand

• Entscheidend für lasttragende und vibrationsanfällige Umgebungen

4. Installationsbedingungen

• Konzipiert für einseitigen Zugang (Blindmontage)

• Ideal für geschlossene Hohlräume, röhrenförmige Strukturen und geschlossene Gehäuse

Technische Vorteile von Blindnietmuttern

1. Einseitige Installationsmöglichkeit

Blindnietmuttern machen den Zugang von der Rückseite überflüssig und lösen Befestigungsprobleme in folgenden Bereichen:

• Türverkleidungen und Seitenstrukturen für Kraftfahrzeuge

• Kabinenbaugruppen für die Luft- und Raumfahrt

• Geschlossene elektrische Systeme

2. Verstärkung dünnwandiger Strukturen

Blindnietmuttern erzeugen starke Innengewinde in dünnen Materialien wie:

• Karosserieteile aus Aluminium

• Skins für die Luft- und Raumfahrt

Dadurch wird die Gefahr des Gewindeausreißens deutlich reduziert und die Lastverteilung verbessert.

3. Kompatibilität mit unterschiedlichen Materialien

Im Gegensatz zum Schweißen ermöglichen Nietmuttern die zuverlässige Verbindung von:

• Stahlbefestigungen an Aluminiumplatten

• Multimaterial-Verbundstrukturen

Dies ist für den Leichtbau von Fahrzeugen und die fortschrittliche Luft- und Raumfahrttechnik von entscheidender Bedeutung.

4. Hohe Ermüdungsbeständigkeit

Durch die Kaltumformung werden Wärmeeinflusszonen vermieden und gewährleistet:

• Überlegene Dauerfestigkeit

• Lange Haltbarkeit unter Vibration

Ideal für den Fahrzeugbetrieb und die Strukturleistung von Flugzeugen.

Branchenanwendungen und Anwendungsfälle

Lösungen für die Automobilindustrie

Blindnietmuttern werden im modernen Fahrzeugbau häufig eingesetzt:

• Körperstrukturen:
       Montage von Fensterhebern, Türschlössern und Sicherheitsgurtankern

• Karosserieteile und Verschlüsse:
       Befestigung von Scharnieren in Motorhauben und Kofferraumdeckeln

• Modularer Aufbau:
       Bereitstellung standardisierter Gewindepunkte für eine schnelle, wiederholbare Montage

 Panel-Anwendungen in der Luft- und Raumfahrt

Im Luft- und Raumfahrtbau sind Hochleistungsnietmuttern von entscheidender Bedeutung:

• Montage der Kabinenstruktur:
       Wird in dünnen Aluminiumlegierungshäuten für eine leichte Befestigung verwendet

• Wartungspanels:
       Ermöglichen Sie einen einfachen Zugang und Wiederzusammenbau

• Einhaltung hoher Standards:
       Hergestellt nach strengen Luft- und Raumfahrtstandards (z. B. NAS-Spezifikationen)

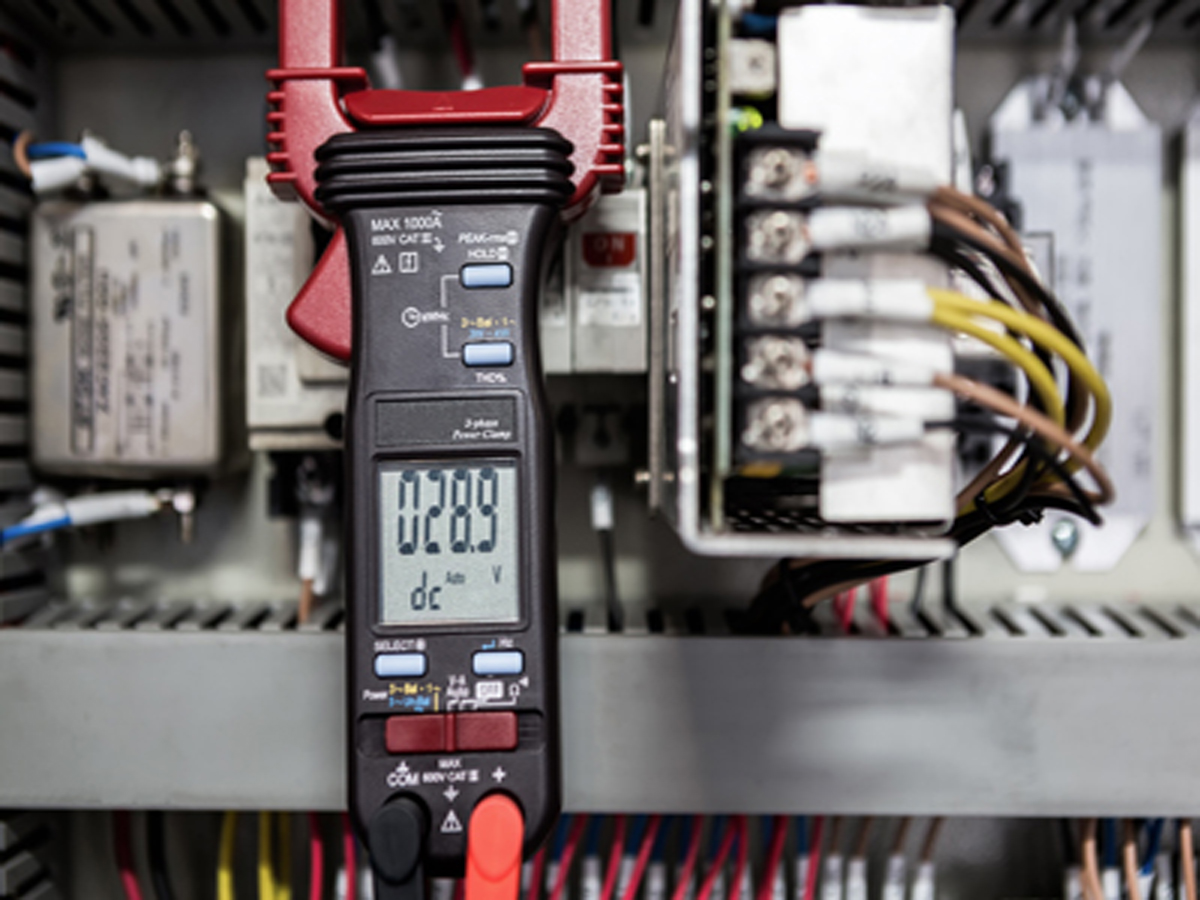

Elektrische und industrielle Ausrüstung

• Elektrische Gehäuse: Sichere Befestigungspunkte für Komponenten

• HLK-Systeme: Zuverlässige Befestigung in Blechkanälen

• Industriemaschinen: Langlebige Verbindungen in Umgebungen mit hoher Belastung

 Automatisierung und Fertigungseffizienz

Fortschrittliche automatisierte Nietmuttern-Installationssysteme verbessern die Produktion erheblich:

• Die Installationsgeschwindigkeit stieg von ~50 Stück/Stunde auf über 1000 Stück/Stunde

• Qualitätskonstanz von 85 % auf 99,5 % verbessert

• Reduzierte Arbeitskosten und Produktionszykluszeit

Dies ist besonders wertvoll in der Massenproduktion von Automobilen und in Fertigungslinien für die Luft- und Raumfahrt.

Qualitätssicherung und Zuverlässigkeit

Für kritische Branchen ist die Qualität der Verbindungselemente nicht verhandelbar. Ein professioneller Hersteller gewährleistet:

• Präzise Kaltumformung für Maßhaltigkeit

• Strenge Qualitätskontrollsysteme

• Einhaltung internationaler Standards

• Stabile und skalierbare Lieferkette

 Fazit: Optimierung Ihrer Befestigungsstrategie

Blindnietmuttern bieten eine leistungsstarke, flexible und kostengünstige Befestigungslösung für moderne Industrieanwendungen.

Mit Vorteilen wie einseitiger Montage, erhöhter Festigkeit bei dünnen Materialien und Kompatibilität mit Baugruppen aus mehreren Materialien sind sie in der Automobil-, Luft- und Raumfahrtindustrie sowie in der industriellen Fertigung unverzichtbar.
