Blindnietmuttern für Schaltschränke: Schritt-für-Schritt-Installation und industrielle Lösungen

Schritt-für-Schritt-Anleitung zur Montage von Blindnietmuttern für Schaltschränke und Industriebaugruppen. Lernen Sie Werkzeuge, Techniken und Best Practices für Blech- und Rohrstrukturen kennen.

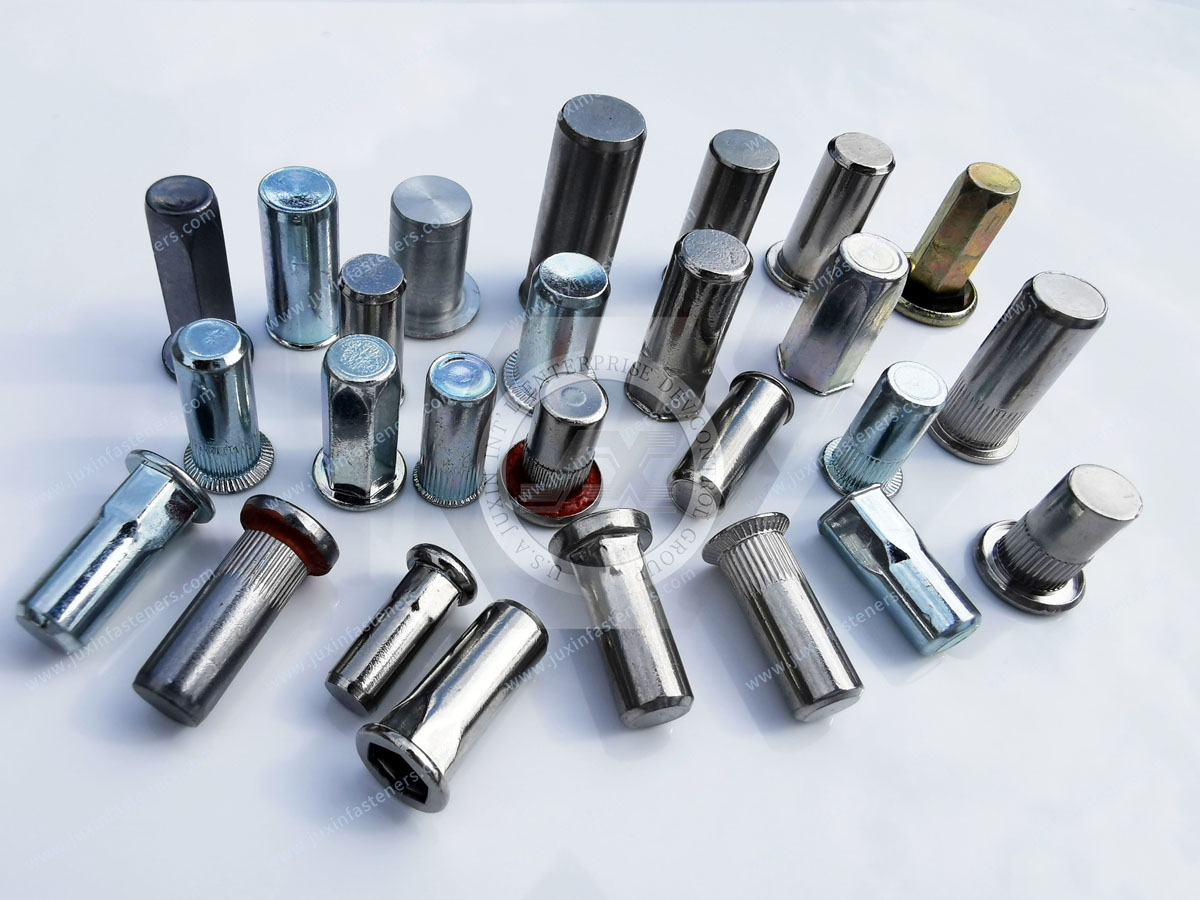

Blindnietmuttern, auch Zugmuttern oder Nietkappen genannt, sind eine zuverlässige einseitige Befestigungslösung für Blech- und Rohrkonstruktionen. Sie bieten sichere Gewindeverbindungen ohne Schweißen oder Gewindeschneiden und eignen sich daher ideal für die Herstellung von Schaltschränken, HVAC-Gehäusen, Maschinengehäusen und anderen industriellen Baugruppen. Eine ordnungsgemäße Installation gewährleistet eine hohe Auszugsfestigkeit, Drehmomentfestigkeit und langfristige Haltbarkeit auch in anspruchsvollen Umgebungen.

Schlüsselwörter: Blindnietmuttern, Nietmutternmontage, Schaltschrankbefestigungen, Aufziehnietmuttern, Blechnietmuttern

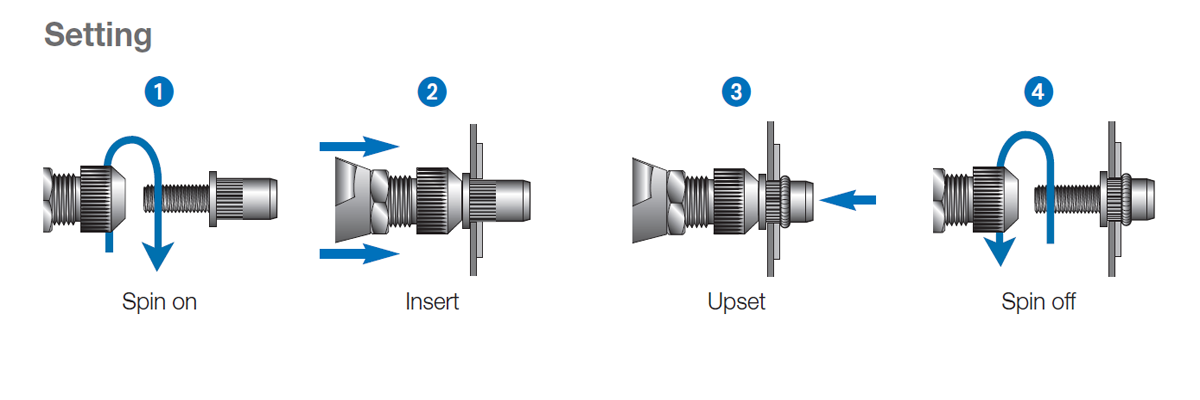

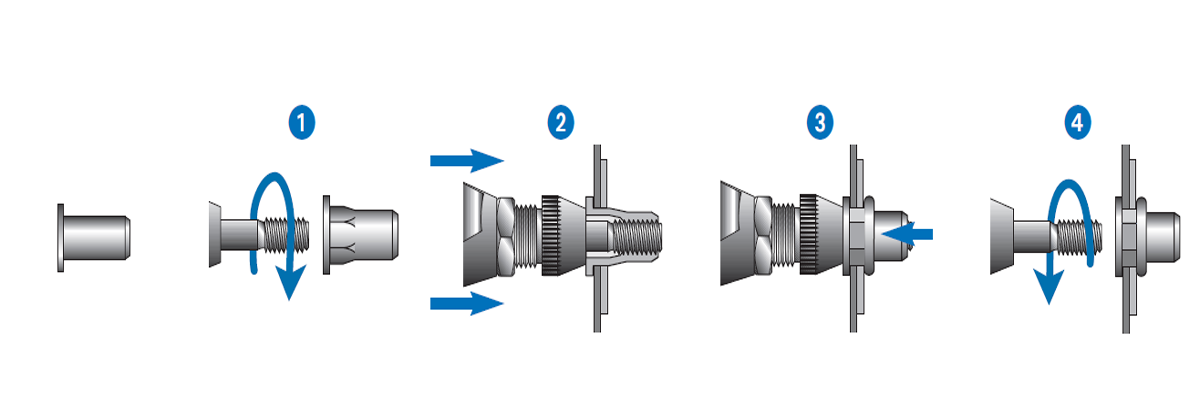

 Schritt-für-Schritt-Installationsanleitung

1.       Bohren oder stanzen Sie das Montageloch
Stellen Sie sicher, dass der Lochdurchmesser mit der Größe der Nietmutter übereinstimmt, um einen sicheren Sitz zu gewährleisten.

2.       Setzen Sie die Blindnietmutter ein
Setzen Sie die Nietmutter in das vorbereitete Loch ein und richten Sie sie richtig aus.

3.       Fädeln Sie das Installationstool ein
Bringen Sie eine mit der Mutter kompatible manuelle, pneumatische oder elektrische Nietpistole an.

4.       Ziehen und komprimieren
Aktivieren Sie das Werkzeug, um das Ende der Nietmutter hinter der Platte zu spreizen und so eine starke, mechanisch verriegelte Verbindung herzustellen.

5.       Entfernen Sie das Werkzeug
Halten Sie einen sicheren Gewindeeinsatz für die Montage des Befestigungselements bereit.

Technische Tipps:

• Überprüfen Sie die Ausrichtung der Nietmutter vor dem Zusammendrücken.

• Verwenden Sie korrosionsbeständige Materialien für hohe Belastung oder raue Umgebungen.

• Sorgen Sie für eine konsistente Installation mit pneumatischen oder automatisierten Werkzeugen für eine effizientere Produktion.

 Kernvorteile von Blindnietmuttern bei der Montage von Schaltschränken

1. Einseitiger Betrieb
Ideal für geschlossene Strukturen wie Schaltschränke, bei denen nur eine Seite zugänglich ist.

2. Materialvielfalt
Zu den gängigen Materialien gehören Edelstahl und verzinkter Kohlenstoffstahl; Beschichtungen wie Zink-Nickel-Beschichtungen verbessern die Korrosionsbeständigkeit und Haftung.

3. Optionen für den Kopftyp

• Flachkopf: Standard-Oberflächenanwendungen.

• Senkkopf: Bündige Montage für Schrauben, wodurch eine saubere Ästhetik erhalten bleibt.

4. Thread-Design-Optionen

• Durchgangsnietmuttern: Standard-Gewindeeinsatz.

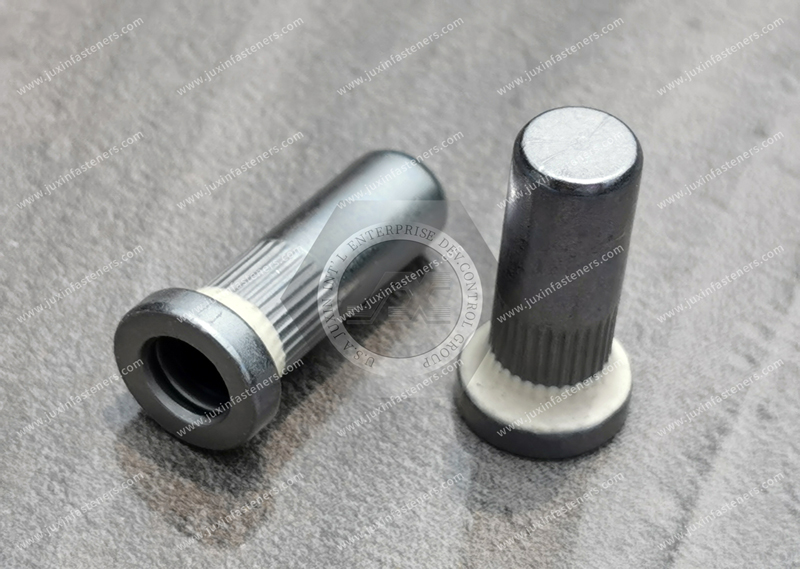

• Blindnietmuttern (geschlossenes Ende): Versiegelt gegen Staub, Feuchtigkeit und Schmutz.

5. Anti-Lockerungsfunktionen
Blumenförmige Strukturen, rutschfeste Zähne oder bereits aufgetragene Klebstoffe sorgen für Zuverlässigkeit bei Vibrationen.

 Anwendungen im Schaltschrankbau

Schalttafelmontage: Befestigen Sie Instrumente, Schalter, Anzeigeleuchten und andere Schalttafelkomponenten.

Interne Strukturbefestigung: Führungsschienen, Modulhalterungen und Kabelrinnen sicher installieren.

Gehäusebaugruppe: Seitenwände, Deckplatten und Türverkleidungen effizient verbinden.

Zubehörinstallation: Befestigen Sie Griffe, Schlösser und Scharniere mit minimalem Risiko einer Blechbeschädigung.

Vergleich von Nietlösungen

1. Nietpistole (manuell/pneumatisch)

• Flexibel und kostengünstig für Kleinserien oder Reparaturen.

• Einschränkungen: Abhängig von den Fähigkeiten des Bedieners, geringere Effizienz und Probleme mit der Werkzeuglebensdauer.

2. Drucknieten

• Geeignet für großvolumige Einzelproduktlinien.

• Einschränkungen: Manuelle Mutternplatzierung und Einschränkungen bei festem Hub können die Konsistenz beeinträchtigen.

3. Automatisiertes Nieten

• Maximiert die Produktionseffizienz und -konsistenz.

• Herausforderungen: Erfordert die richtige Muttern- und Lochkonstruktion für automatische Zuführung und Verdrehsicherung.

• Lösung: Sechskantlöcher mit kreisförmigen Nietmuttern bilden nach der Verformung einen sechseckigen Vorsprung, wodurch sowohl Automatisierung als auch Verdrehschutz erreicht werden.

Wichtige Überlegungen zur Auswahl und Qualitätskontrolle

1. Spezifikationsanpassung:

• Wählen Sie Nietmuttern entsprechend der Blechdicke aus (normalerweise      0,5 mm–6 mm).

• Wählen Sie je nach Funktions- und Umgebungsanforderungen den geeigneten Kopftyp und das entsprechende Material.

2. Prozesskontrolle:

• Bevorzugen Sie spannungskontrolliertes Nieten, um eine gleichmäßige Vorspannung sicherzustellen und ein Lösen zu verhindern.

• Verwenden Sie rutschfeste oder blumenförmige Designs, um die Stabilität des Fadens bei Vibrationen zu gewährleisten.

3. Automatisierungsanpassung:

• Optimieren Sie Mutterform, Lochdesign und Formstruktur für die automatisierte Produktion und behalten Sie gleichzeitig die Verdrehsicherung bei.

Branchenentwicklungstrends

Die Elektroschrank- und Blechindustrie bewegt sich in Richtung:

• Höhere Effizienz und Automatisierung: Intelligente Nietwerkzeuge reduzieren die Arbeitsintensität und verbessern die Qualitätskonsistenz.

• Leichte und hochfeste Materialien: Hochfeste Aluminiumlegierungen reduzieren das Gewicht, ohne die Festigkeit zu beeinträchtigen.

• Prozessoptimierung: Fortschrittliche Nietmutterndesigns verbessern die Tragfähigkeit und gewährleisten zuverlässige Verbindungen in Umgebungen mit hohen Anforderungen.

Abschluss:

Blindnietmuttern bieten eine vielseitige, zuverlässige und effiziente Befestigungslösung für Schaltschränke und Industriebaugruppen. Durch die Auswahl des richtigen Typs, Materials und der richtigen Installationsmethode können Ingenieure Folgendes erreichen:

• Stabile und langlebige Verbindungen

• Reduziertes Risiko einer Blechverformung oder eines Fadenabrisses

• Schnelle und wiederholbare Installation sowohl für die Klein- als auch für die Massenproduktion

• Langfristige Zuverlässigkeit in vibrationsanfälligen oder hochbelasteten Umgebungen
