Federbetätigte Schlauchklemmen aus Edelstahl – Drahtschlauchklemme

Material: Edelstahl SUS304.316, Kohlenstoffstahl

Standard: QC /T 621 (A) – 1999

Produktspezifikation

Material: 65Mn, Edelstahl
Oberflächenbehandlung: verzinkt, passiviert Fe/Ep.Zn8, dehydriert, bei Verwendung anderer Oberflächenbehandlungen ist eine Vereinbarung zwischen Lieferant und Käufer zu treffen.
Korrosionsbeständigkeitstest: Die Anzahl der Stunden, die überschritten werden muss, bevor sich auf verzinkten, passivierten Reifen rote Rostflecken bilden, muss zwischen Lieferant und Käufer vereinbart werden.
Elastizitätstest: Klemmen Sie die beiden Ösen des Reifens mit einer Klemme oder einem anderen Werkzeug gegeneinander und lassen Sie sie dann in den freien Zustand los. Wiederholen Sie dies fünfmal hintereinander. Überprüfen Sie, ob der Durchmesser des Reifens D bei der Größenänderung innerhalb der Maßtoleranzen noch dem Standard entspricht.
Sprödigkeitstest: Halten Sie die beiden Laschen des Reifens mehr als 24 Stunden lang in einem Schraubstock oder einem anderen Werkzeug dicht aneinander. Während und nach der Prüfung darf der Reifen keine Risse und Brucherscheinungen aufweisen.
Oberflächenfehler: Das Erscheinungsbild des Reifens sollte sauber und glatt sein, ohne schädliche Mängel wie fliegende Kanten, Grate, Kratzer, Risse, Rost und Abblättern der Zinkschicht.
Annahme und Verpackung: Qualifizierte Qualitätsstufe der Dimension D AQL=1,5;
Das qualifizierte Qualitätsniveau des Leistungstests AQL=0,65;
Die qualifizierte Qualitätsstufe der übrigen Artikel beträgt AQL=4,0.

Federklemmen mit konstanter Spannung für feste Schläuche und Rohre
Diese Runddrahtklemmen sind nicht so sperrig wie unsere anderen Konstantspannungsklemmen und passen problemlos in beengte Räume. Einsatz in Niederdruckanwendungen.
Klemmen dehnen sich bei Temperaturschwankungen automatisch mit Ihrem Schlauch oder Rohr aus und ziehen sich zusammen. Sie sind für feste Kunststoff- und Gummischläuche und -rohre geeignet.
Verwenden Sie bei einzelnen Federklemmen die optionale Federklemmenzange, um die Klemmen zu installieren und zu entfernen.
Doppelfederklemmen verteilen die Klemmkraft gleichmäßiger auf einen Schlauch oder ein Rohr als Einzelfederklemmen. Allerdings ist die Klemmkraft geringer als bei den Einzelfederklemmen. Verwenden Sie zum Anbringen und Entfernen der Klemmen eine optionale Spitzzange.
Verzinkte Stahlklemmen weisen eine angemessene Korrosionsbeständigkeit auf.
17-7 PH-Edelstahlklemmen weisen eine gute Korrosionsbeständigkeit auf. Sie sind wärmebehandelt und daher stärker als Stahl, um ihren Halt besser zu behalten.
Hinweis: Messen Sie bei der Auswahl einer Schelle den Außendurchmesser Ihres Schlauchs oder Rohrs ohne installierte Armatur.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 81–82 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

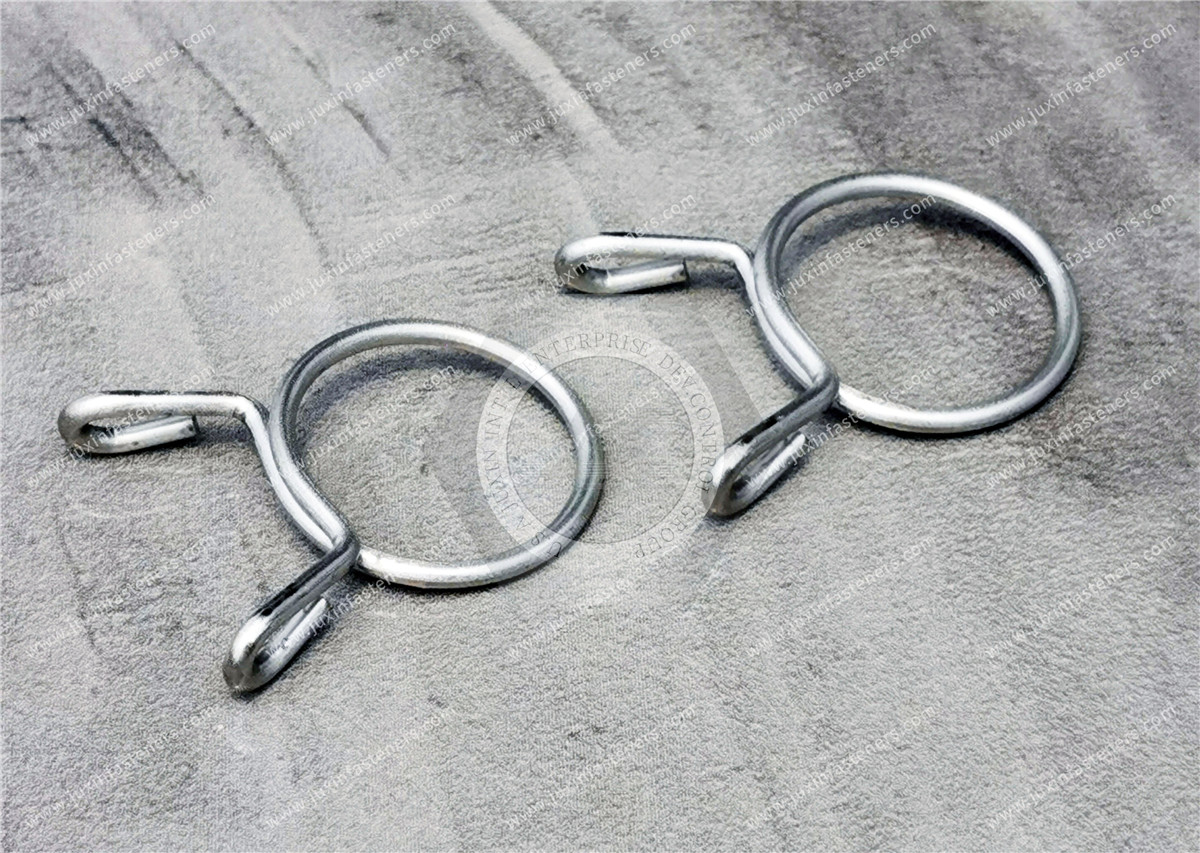

Federbetätigte Schlauchklemmen aus Edelstahl – Drahtschlauchklemme
