Einzelfeder-Sicherungsscheiben, leichte Ausführung

Material: Stahl, Edelstahl, Messing, Kupfer, 65Mn

Standard: Q404, DIN 127 (B), DIN 7980, ASME B 18.21.1, ANSI/ASME B 18.21.1, BS 1802 (A), JB /ZQ 4339, JIS B 1251 (SW/Nr. 3), JIS B 1251 (SW/Nr. 2), DIN 127 (A),SAE J 2655

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Name: Einzelschrauben-Federscheiben, normale Ausführung
(i) Die in DIN 267-26 beschriebenen Prüfwerte für die Federkraftprüfung sind für diese Nenngröße nicht festgelegt.
(ii) Die in DIN 267-26 beschriebenen Prüfwerte für die bleibende Verformungsprüfung sind für diese Nenngröße nicht festgelegt.
(iii) Technische Anforderungen
Für technische Anforderungen an Federringe aus Federstahl gilt die DIN 267-26. Technische Anforderungen an federbelastete Sicherungsscheiben aus Kupfer-Zink-Legierungen richten sich nach der Vereinbarung.
Material:
FSt = Federstahl nach DIN 267-26 bzw. CuSn 8 Norm DIN 17662 (nur für Nenngrößen 22 und kleiner).
Sicherungsring: St = Stahl.
CuZn = Kupfer-Zink-Legierung.
④, Erläuterung

Durch die Aufrechterhaltung einer ausreichend hohen Vorspannung in der Schrauben-Mutter-Baugruppe sollen die Federscheiben verhindern, dass sich die Baugruppe löst. Dies kann z.B. durch Setzungseffekte in der Baugruppe verursacht werden. Die Angabe der Restfederkraft in der DIN 267-26 ermöglicht erstmals eine Beurteilung der Leistungsfähigkeit von Federscheiben. Da die Federkraft durch den Einsatz von Federringen gemäß dieser Norm (siehe DIN 267-26) realisiert werden kann, sind solche Scheiben nur für Schrauben-Mutter-Verbindungen für Schrauben der Festigkeitsklasse 5.8 oder kleiner geeignet. Als Federscheiben mit Sicherungsringen entwickelt wurden, war mit den damals verfügbaren Wärmebehandlungsmethoden nicht gewährleistet, dass die Scheiben während des Gebrauchs nicht brechen. Der Sicherungsring hatte die Aufgabe, Teile der Unterlegscheibe im Falle eines Bruchs festzuhalten und so weitere Schäden, insbesondere bei Elektroinstallationen, zu verhindern. Dieses Problem wurde inzwischen behoben und es ist beabsichtigt, den Standard nach einer fünfjährigen Übergangsfrist zurückzuziehen. Es wird empfohlen, anstelle der in dieser Norm angegebenen Federringe die Federringe nach DIN 128 zu verwenden.

Das Federscheibenmaterial muss 65MN starr oder Edelstahl 304 sein, hauptsächlich aufgrund der Vorteile des Federscheibenmaterials und ihrer jeweiligen Anwendungen, wie z. B. die Leistung von 65 Federstahl ist ähnlich wie die von 70 Federstahl, Elastizität und Festigkeit sind etwas höher, geeignet für die Herstellung eines kleinen Querschnitts, die Festigkeitsanforderungen sind nicht hoch, die allgemeine Maschine ist rund, quadratische Schraubenfederscheiben, wie z.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 3–4 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

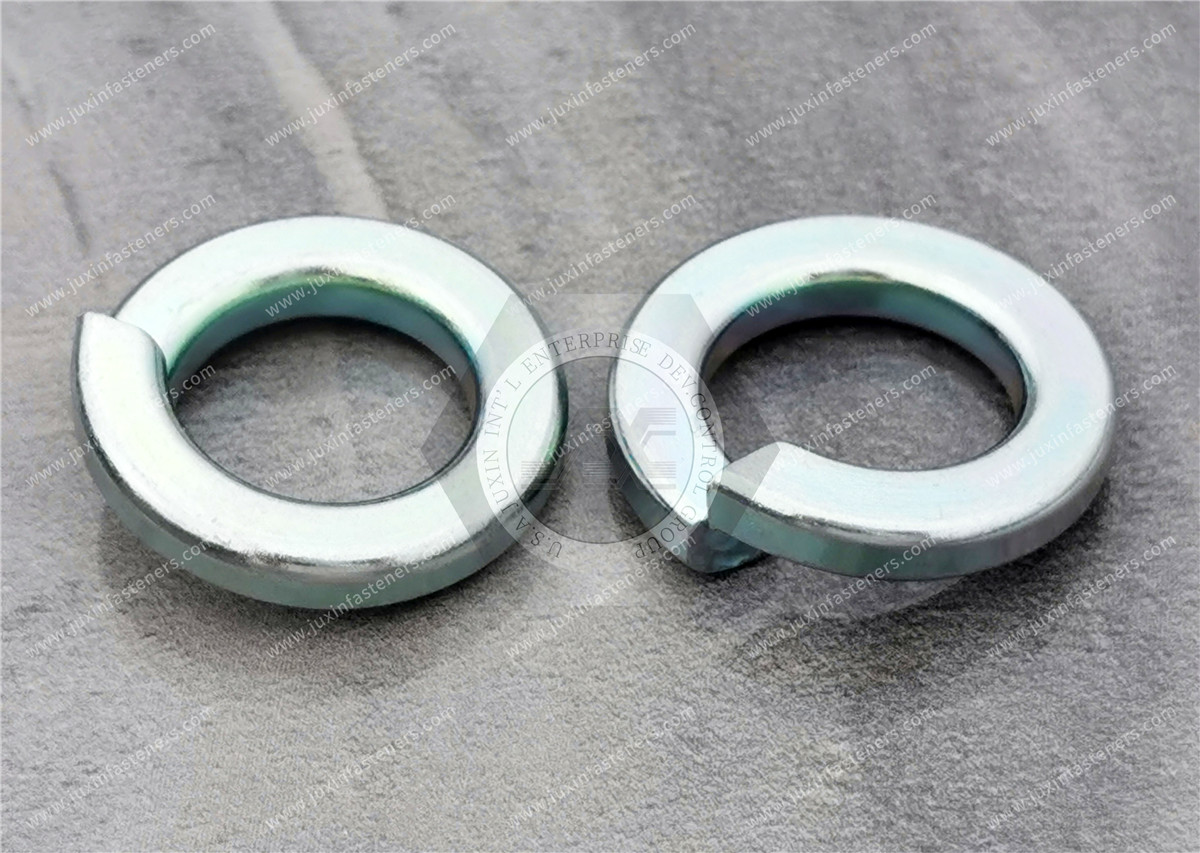

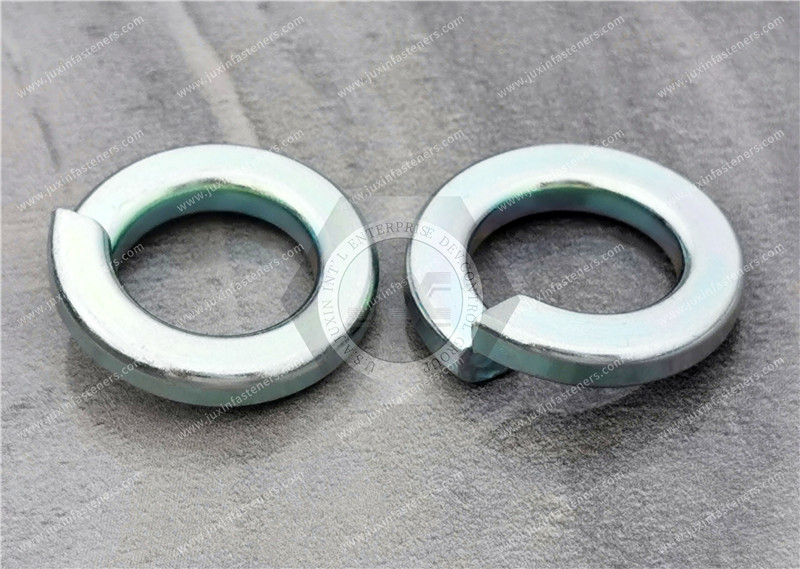

Einzelfeder-Sicherungsscheiben, leichte Ausführung
