SAE J 891(Abbildung 7)-2016 FormFedermuttern mit großer Auswahl und oder ohne Halteprofil

Material SUS304.316 elastische Härtungsbehandlung, SK5.65Mn: Edelstahl, Federstahl, Messing 65Mn

Standard: SAE J 891 (Abbildung 7) -2016

Produktspezifikation

Reed-Muttern U-Typ-Einsatzmuttern, Stollenmuttern, Schrapnellmuttern M12 M10 M8 M6 M5 M4 M3. Verwenden Sie diese leichten Clip-On-Muttern in Anwendungen mit geringem Spiel. Sie werden auch als Aufsteckmuttern im U-Stil bezeichnet. Sie werden fest an der Kante von Paneelen befestigt und bleiben dort sicher. Clipmuttern aus verzinktem Stahl sind in nassen Umgebungen korrosionsbeständig. Aufsteckmuttern aus schwarzem Phosphatstahl sind in trockenen Umgebungen leicht korrosionsbeständig.

Selbstschneidende Schrauben + Zungenmuttern oder Tellerfedermuttern
Selbstschneidende Schrauben bestehen aus metallischen oder nichtmetallischen Materialien, in die vorgebohrte Löcher mit Innengewinden eines Befestigungselements eingebracht werden. Selbstschneidende Schrauben bestehen im Allgemeinen aus Metallmaterialien. Vorgefertigte Befestigungslöcher in den Gewinden werden durch die rotierenden selbstschneidenden Schrauben extrudiert oder ausgeschnitten. Selbstschneidende Schrauben werden entsprechend der Schraubenkopfform unterteilt in: Flachkopf, Senkkopf, großer Rundkopf, Flanschkopf und Sechskantkopf usw., entsprechend dem Schraubenzahnwinkel, unterteilt in ST-Gewinde und TP-Gewinde. ST-Zahnwinkel von 60°, TP-Zahnwinkel von 30°, im Allgemeinen 30° des Zahnwinkels, radiale Spannung kann reduziert werden, um die Fließfähigkeit des Materials zu verbessern, und gleichzeitig ist die Steigung von TP-Gewinden größer als die von ST-Gewinden, was einen tieferen Gewindeeingriff in den Kunststoff und die Belastung zwischen den Schrauben ermöglichen kann. Das Belastungsverhältnis zwischen Kunststoff und Schraube ist gleichmäßiger. Daher wird derzeit empfohlen, für selbstschneidende Schrauben, die in Kunststoffteile eingeschraubt werden, die Verwendung von TP-Gewindeschneidschrauben zu bevorzugen. Selbstschneidende Schrauben in Kombination mit mehrgängigen Reedmuttern oder eingängigen Blattfedermuttern werden hauptsächlich für die Verbindung zwischen der Instrumententafel und dem Querträger verwendet Um eine schnelle Automatisierung der Montage zu realisieren, verfügt es über ein hohes Anzugsdrehmoment, eine hohe Verbindungsfestigkeit, eine gute Festigkeit und niedrige Kosten.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 77–78 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

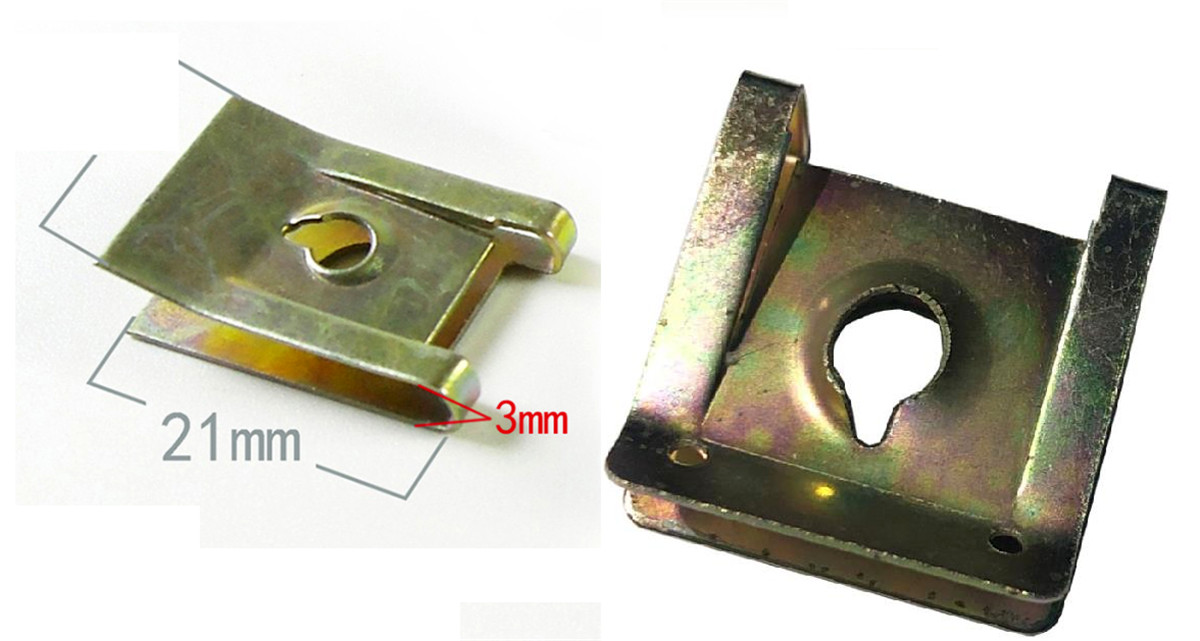

SAE J 891(Abbildung 7)-2016 FormFedermuttern mit großer Auswahl und oder ohne Halteprofil
