Q816 Dreiwege-Verbindungskörper mit Klemmhülse und 24°-Kegelanschlüssen – verstellbares T-Stück

Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing

Standard: Q816

Produktspezifikation

Die Rohrverschraubung ist, wie der Name schon sagt, ein Verbindungsstück, das im Allgemeinen mit der Rohrleitung verbunden wird und für Öl, Gas und andere Medien für das Rohrleitungssystem geeignet ist. Die Rohrverschraubung verfügt über eine fortschrittliche Struktur, gute Leistung, einfache Handhabung, kein Schweißen usw., sodass heutzutage viele mechanische Produkte dieser Art von Rohrverschraubung direkt am Set angebracht werden können.
Die strukturellen Merkmale der Rohrverschraubung vom Zwingentyp: Die Rohrverschraubung vom Zwingentyp besteht hauptsächlich aus drei Teilen: Ein 24 ° -Kegelloch des Verbindungskörpers mit einer scharfen Zwinge spielt eine Rolle bei der Kompression der Mutter. Im Allgemeinen wird beim Anziehen der Mutter die Ferrule unter Druck in das 24°-Kegelloch gedrückt. Dadurch ändert sich die Form des Rohrs, so dass es dicht am Fittingkörper anliegt. Gleichzeitig wird die Ferrule mit einer ringförmigen geschlossenen Kante in die Außenwand des Rohrs gedrückt und übernimmt so die Rolle eines sicheren Verschlusses. Der mittlere Teil der Ferrule weist einige Bögen mit einem gewissen Grad an Elastizität auf, die der Abdichtung förderlich sind und ein Lösen der Mutter verhindern, und der hintere Teil der Ferrule schrumpft ebenfalls und hält das Rohr.
Rohrverschraubungen werden in der Regel mit handelsüblichen Feingewinden oder konischen Gewinden verbunden und in der Regel mit einer Dichtscheibe abgedichtet, wobei eine Dichtscheibe auch für die Druckstufe und eine andere Dichtscheibe eines anderen Typs auch für den Hochdruck verwendet wird. Es gibt viele Arten von Rohrverschraubungen, die im Allgemeinen nach Standards hergestellt werden.

Material: Kohlenstoffstahl
Oberflächenbehandlung: verzinkt passiviert
Es dürfen keine Risse, Poren, Grate, scharfen Kanten, Rostflecken und andere Mängel vorhanden sein, die die Verwendung beeinträchtigen. Dabei gilt: Gewinde AQL=1,5, Aderendhülsengröße AQL=1,5, andere Größe AQL=4,0.
①, Nummerierungsbeispiel: DW=14, verzinkter, regenbogenfarben passivierter Aderendhülsen-Kombinations-T-Stück-Körper, Nummer Q816B14. Bördelrohrverschraubungen sind vom Strukturtyp und bestehen aus drei Teilen: Verschraubungskörper, Buchse und Mutter. Der Bördelwinkel des Stahlrohranschlusses beträgt 37°. Der 37°-Bördelwinkel des Stahlrohrs wird gegen die konische Oberfläche des Fittingkörpers gedrückt, um eine Metalldichtung zu bilden. Die Verwendung einer Buchse absorbiert und reduziert Leitungsvibrationen und Rohrermüdung, und das Rohr dreht sich nicht, wenn die Mutter festgezogen wird.
1. Es gibt zwei Arten von Anschlussgewinden für Bördelanschlüsse: metrische Gewinde und US-JIC-Gewinde.
2. Bördelanschlüsse sind einfach zu installieren, erfordern kein Schweißen und werden häufig in Rohrleitungssystemen mit niedrigem und mittlerem Druck verwendet. Da es sich um Metall-auf-Metall-Hartdichtungen handelt, sind sie für einen weiten Temperaturbereich geeignet.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 105–106 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

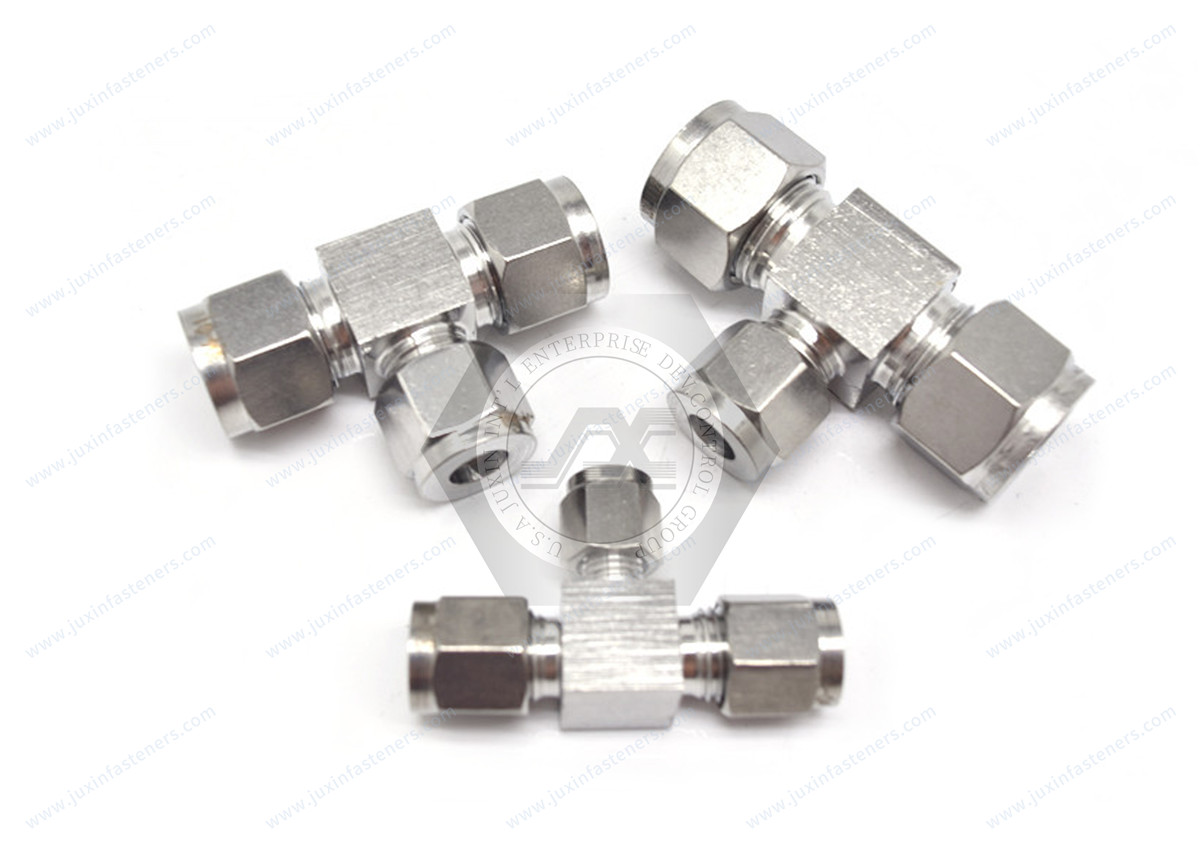

Q816 Dreiwege-Verbindungskörper mit Klemmhülse
