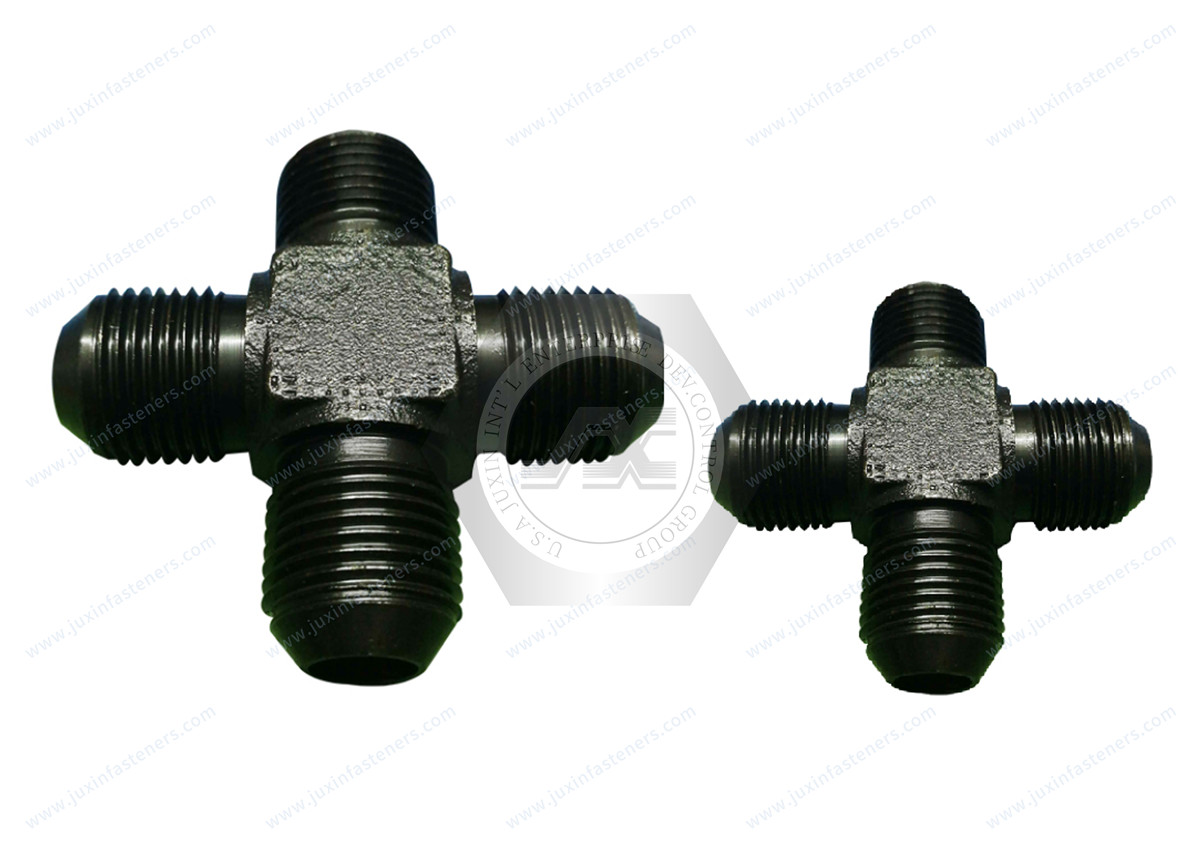

Q812 Vier-Wege-Verbindung mit Hülse

Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing

Standard: Q812

Produktspezifikation

1. Sägen Sie ein geeignetes Stück nahtloses Stahlrohr ab und entfernen Sie die Anschlussgrate. Die Endfläche des Stahlrohrs sollte senkrecht zur Achse stehen und eine Winkeltoleranz von nicht mehr als 0,5 Grad aufweisen. Wenn das Stahlrohr gebogen werden muss, sollte die Länge des geraden Abschnitts des Z-Bogenteils der Stahlrohrendfläche nicht weniger als das Dreifache der Länge der Mutter betragen.
2. Setzen Sie die Mutter und die Klemmhülse auf das nahtlose Stahlrohr. Achten Sie auf die Richtung von Mutter und Zwinge, montieren Sie nicht umgekehrt.
3. Tragen Sie Schmiermittel auf die Gewinde und Aderendhülsen des vormontierten Fittingkörpers auf, führen Sie das Stahlrohr in den Fittingkörper ein (das Stahlrohr muss bis zum Boden eingeführt werden) und ziehen Sie die Mutter von Hand fest.
4. Ziehen Sie die gerade Z-Zwinge des festsitzenden Stahlrohrs fest. Dieser Wendepunkt ist durch den Anstieg des Anzugsdrehmoments (Druckpunkt) spürbar.
5. Nach Erreichen des Druckpunktes Mutter noch 1/2 Umdrehung festziehen.
6. Entfernen Sie den vormontierten Gegensteckerkörper und prüfen Sie die Einbettung der Ferrulenkante. Das sichtbare hervorstehende Band bx füllt den Raum an der Vorderseite der Ferrule aus. Die Ferrule lässt sich leicht drehen, jedoch nicht axial verschieben.
7. Endgültige Installation, die eigentliche Installation der mit Schmiermittel beschichteten Gewinde des Gelenkkörpers, die Kompressionsmutter, mit der z festgezogen werden kann, bis die Anzugskraft zunimmt, und dann die Installation um eine weitere halbe Umdrehung festziehen. Wiederholen Sie die Installation
Alle Beschläge können mehrmals wieder eingebaut werden, um sicherzustellen, dass die Teile unbeschädigt und sauber sind.
1. Führen Sie das Stahlrohr in die gerade Z-Klemmhülse des Fittingkörpers gegen die konische Oberfläche des Fittingkörpers ein und ziehen Sie die Mutter von Hand fest.
2. Ziehen Sie die Mutter mit einem Schraubenschlüssel mit geradem Z-Anzugsdrehmoment kräftig an und ziehen Sie sie dann um 1/4z1/2 Umdrehung fest.

Material: Kohlenstoffstahl
Oberflächenbehandlung: verzinkt und passiviert, es dürfen keine Risse, Poren, Grate, scharfen Kanten, Rostflecken und andere Mängel vorhanden sein, die die Verwendung beeinträchtigen. Bei dem Gewinde ist AQL=1,5, die Endgröße der Aderendhülse ist AQL=1,5, die andere Größe ist AQL=4,0.

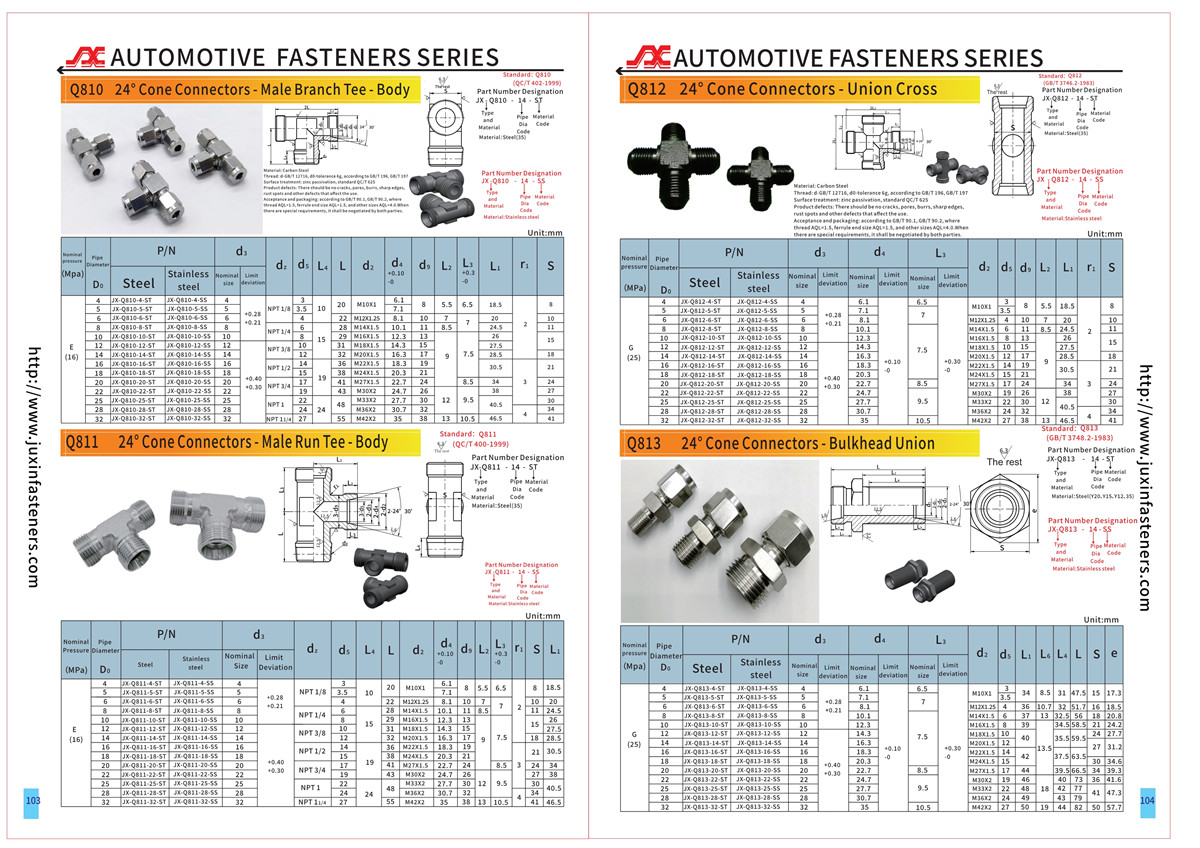

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, Seite 103–104).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.
