JUXIN-BEFESTIGUNGEN
USA JUXIN INT'L ENTERPRISE DEV.
Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing
Standard: Q809
Produktspezifikation

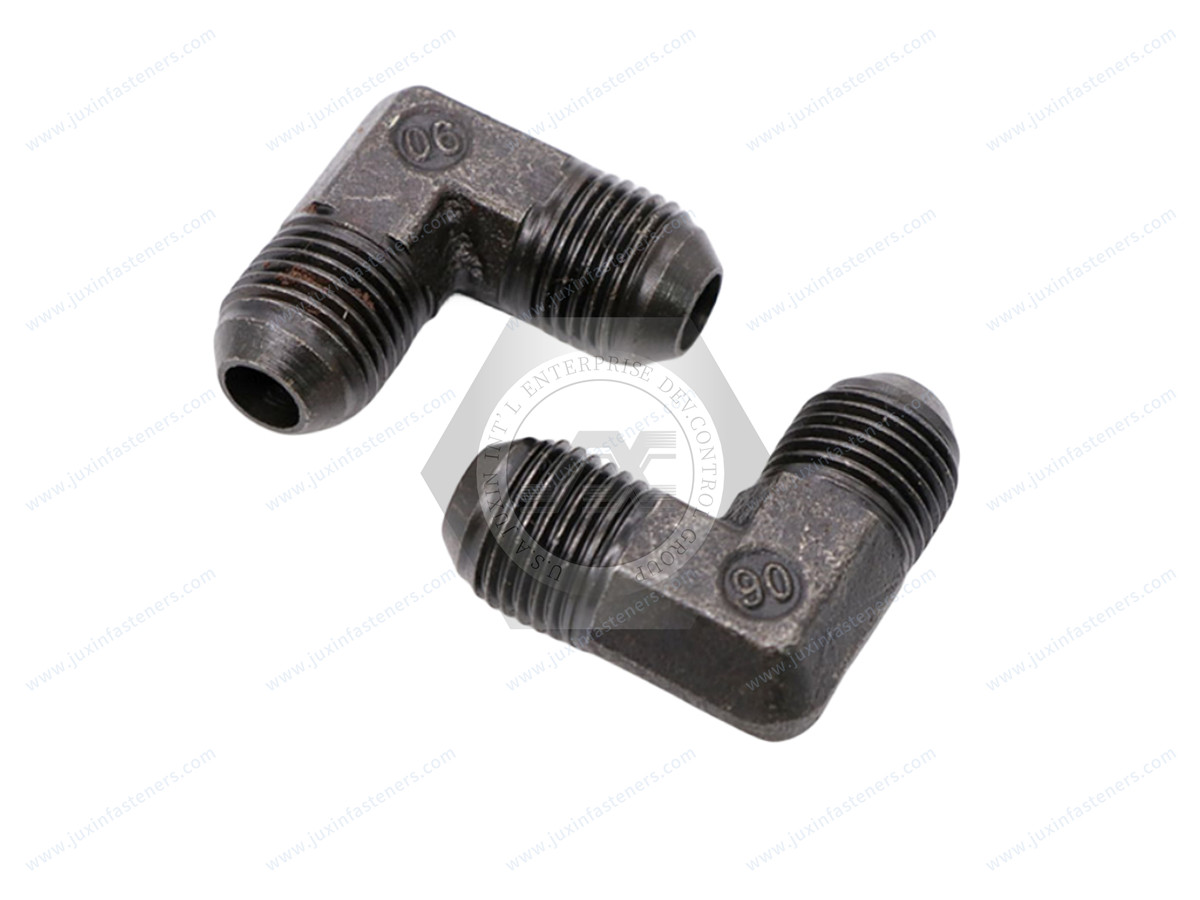

①, Nr. Beispiel: DW=14, verzinkt, regenbogenfarben passiviert, rechtwinkliger Verschraubungskörper mit konischem Gewinde, Nr. Q808B14. Es dürfen keine Risse, Poren, Grate, scharfen Kanten, Rostflecken und andere Mängel vorhanden sein, die die Verwendung des Gehäuses beeinträchtigen.
Verwendung von Rohrverschraubungen mit Klemmhülse: Rohrverschraubungen mit Klemmhülse eignen sich für Rohrleitungssysteme mit Öl, Gas und Wasser als Medium. Anwendbarer Druckbereich: (G) 25 MPa, (J) 40 MPa.
Merkmale der Rohrverschraubung: Die Rohrverschraubung bietet eine Reihe von Vorteilen wie fortschrittliche Struktur, gute Leistung, Benutzerfreundlichkeit, kein Schweißen, kein Aufweiten der Rohrleitungen usw. Daher sind Aderendhülsen in allen Arten von mechanischen, hydraulischen und pneumatischen Systemen weit verbreitet. Die Präzision bei der Herstellung von Aderendhülsen ist jedoch aufgrund der Komplexität des Prozesses höher, da es sich nicht um eine sporadische Fertigung oder Kleinserienfertigung handelt, sondern um eine Spezialfertigung.
Beim Anziehen der Mutter wird die Ferrule unter Druck in die 24°-Kegelbohrung gedrückt. Bei nach unten gerichteter Form und Verformung verjüngen sich die Ferrule und der Steckerkörper und bilden eine kugelförmige Kontaktdichtung. Gleichzeitig ist die Ferrule in die Außenwand des Rohrs eingebettet und ein ringförmiger geschlossener Rand wird an der Außenwand herausgedrückt, wodurch sie eine zuverlässige Dichtungsfunktion übernimmt. Der mittlere Teil der Ferrule ist mit einem gewissen Grad an Elastizität leicht gewölbt, was der Abdichtung zuträglich ist und ein Lösen der Mutter verhindert, und das Ende der Ferrule wird ebenfalls radial zusammengezogen, um das Rohr zu halten. Rohrverschraubungen mit metrischen Feingewinden oder Kegelgewinden und Maschinenanschlüssen sowie die Verwendung von Dichtscheiben, bei mittlerem Druck empfohlene Dichtscheiben (JB1002-77), bei hohem Druck empfohlen eine Kombination aus Dichtscheiben (JB982-77) oder Dichtscheiben (JB1002-77).
Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, Seite 101-102).
ProductPackaging
Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.
