Q807 rechtwinkliger Verbindungskörper mit Klemmende und 37°-Bördelanschlüssen für Edelstahlrohre

Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing

Standard: Q807

Produktspezifikation

Die Rohrverschraubung besteht aus drei Teilen: Verschraubungskörper, Zwinge und Mutter. Wenn die Zwinge und die Mutter in den Fittingkörper am Stahlrohr eingesetzt und die Mutter festgezogen werden, passt die Außenseite des vorderen Endes der Zwinge in die konische Oberfläche des Fittingkörpers und die Innenkante greift gleichmäßig in das nahtlose Stahlrohr ein, um eine wirksame Abdichtung zu bilden. Aufgrund seiner einfachen Installation und hohen Druckbeständigkeit ist es weit verbreitet.
Vorteile des 1/4-Edelstahl-Ferrulenwinkels: Ferrulenverschraubungen zeichnen sich durch eine zuverlässige Verbindung, Hochdruckbeständigkeit, Temperaturbeständigkeit, Abdichtung und Wiederholbarkeit, einfache Installation und Wartung sowie sicheres und zuverlässiges Arbeiten aus.
Das Funktionsprinzip des Aderendhülsen-Winkelstücks aus 316-Material: Die 1/4-Zoll-Aderendhülsenverbindung funktioniert durch Einführen des Stahlrohrs in die Aderendhülse, Verwenden der Aderendhülsenmutter zum Verriegeln an der Aderendhülse, Einschneiden in das Rohr und Abdichten. Es wird ohne Schweißen mit dem Stahlrohr verbunden, was sich positiv auf den Brandschutz, den Explosionsschutz und den Betrieb in großer Höhe auswirkt und die Nachteile beseitigt, die durch versehentliches Schweißen entstehen. Daher handelt es sich um eine fortschrittlichere Verbindung in der Pipeline automatischer Steuerungsgeräte für Ölraffinerie-, Chemie-, Erdöl-, Erdgas-, Lebensmittel-, Pharma-, Instrumentierungs- und andere Systeme. Anwendbar für Öl-, Gas-, Wasser- und andere Medienpipelineverbindungen.

Die drei Komponenten einer Doppelklemmhülse aus Stahl sind der Steckerkörper, die Klemmhülse und die Mutter. Doppelklemmringverschraubungen aus Stahl sorgen für den Arbeitsdruckpunkt und ziehen die Mutter um eine halbe Umdrehung an. Entfernen Sie den vormontierten Steckerkörper und überprüfen Sie den Einführzustand der Laserschneidkante der Aderendhülse. Der dadurch entstehende überstehende Streifen muss dem an der Vorderseite der Ferrule entstehenden Innenraum hinzugefügt werden. Es ist zu einer leichten Rotation, aber nicht zu einer radialen Bewegung fähig. Spezifische Installationen des Verbindungskopfkörpers der Außengewinde sollten mit Fett bestrichen werden, die Spannmutter sollte zur Installation zusammengeschraubt werden. 37°-Bördelanschlüsse für Edelstahlrohre. Rohre: Zur Verwendung mit geschweißtem oder nahtlosem Edelstahl 304 oder 316, der ASTM A213, ASTM A249 oder ASTM A269 entspricht
Erfüllte Spezifikationen: ISO 8434, SAE J514, außer Armaturen mit BSPP- und BSPT-Gewinden, erfüllen nur SAE J514
Auch als JIC-Fittings (Joint Industrial Council) bekannt, sorgen sie für eine dichte Metall-auf-Metall-Dichtung an Rohren, die auf 37° aufgeweitet sind. Sie bestehen aus Edelstahl 316 für hervorragende Korrosionsbeständigkeit. Fittings erfordern eine Mutter und eine Hülse (Zwinge) für jedes Rohrende. Muttern und Hülsen sind separat erhältlich.
BSPP-Gewinde und UN/UNF-Außengewinde (SAE Straight) verfügen über eine Dichtung zum Schutz vor Lecks. UN/UNF-Gewinde (SAE Straight) werden auch als O-Ring-Nabengewinde bezeichnet.

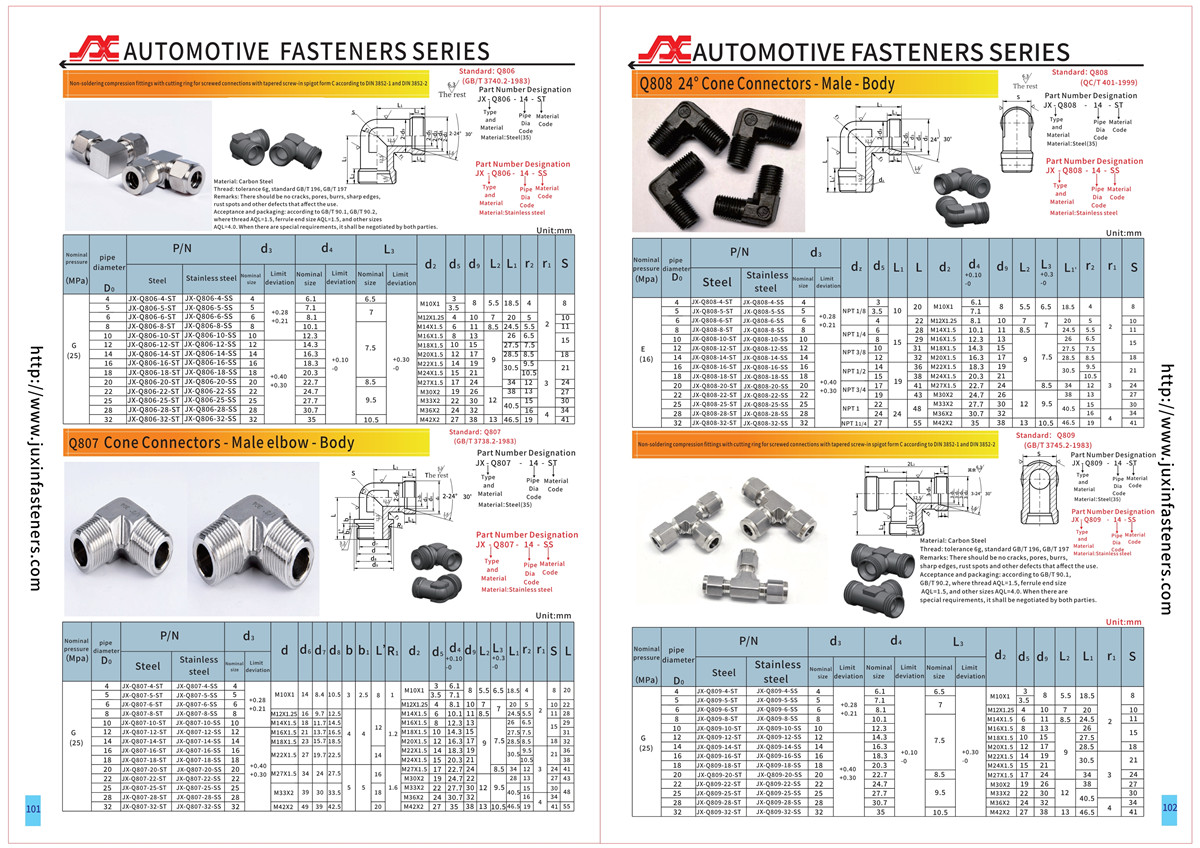

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, Seite 101–102).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

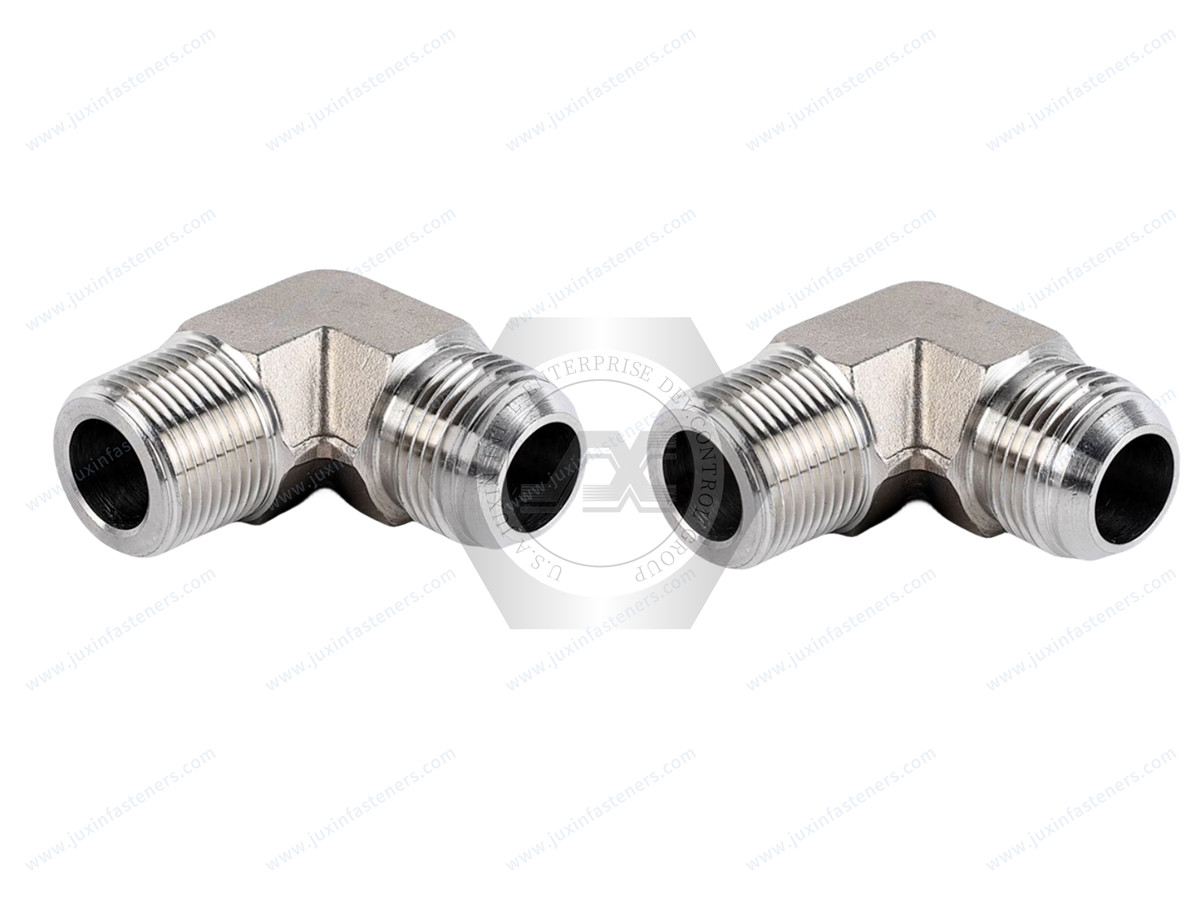

Q807 rechtwinkliger Verbindungskörper mit Klemmende
