Q806 Klemmhülsen-Typ rechtwinkliger Verbindungskörper und 24°-Kegelverbinder – Verbindungswinkel

Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing

Standard: Q806

Produktspezifikation

Niederdruck-Rohrverschraubungen aus Edelstahl mit Gewinde
Verwenden Sie diese Armaturen in einer Niederdruckrohrleitung. Armaturen aus Edelstahl 304 weisen eine sehr gute Korrosionsbeständigkeit auf. Beschläge aus Edelstahl 316 weisen eine hervorragende Korrosionsbeständigkeit auf. 90°-Winkeladapter mit Innen- und Außengewinde werden auch als Straßenbögen bezeichnet. Gewinderohrverschraubungen aus Eisen und Stahl für mittleren Druck.
Mit einer höheren Festigkeit als unsere Niederdruck-Rohrverbindungsstücke aus Eisen und Stahl eignen sie sich für Anwendungen mit mittlerem Druck. Sie sind für den Einsatz in nichtkorrosiven Umgebungen vorgesehen. Die Anschlussverbinder sind in drei Teile unterteilt, sodass Sie auf Ihre Leitung zugreifen können, ohne die Rohrverbindungen lösen zu müssen.

1、Die Verwendung von Rohrverschraubungen:
Rohrverschraubungen eignen sich für Rohrleitungssysteme mit den Medien Öl, Gas und Wasser. Anwendbarer Druckbereich:
(G) 25 MPa, (J) 40 MPa.
2、Merkmale der Rohrverschraubung:
Rohrverschraubungen haben eine fortschrittliche Struktur, gute Leistung, sind einfach zu verwenden, kein Schweißen, keine Notwendigkeit
Eine Reihe von Vorteilen wie z. B. das Aufweiten von Rohren. Daher wird die Ferrulen-Verbindung häufig in allen Arten von mechanischen Anwendungen eingesetzt
Hydraulische und pneumatische Systeme, aber die Präzision der Aderendhülsenherstellung der Aderendhülsen ist aufgrund der Komplexität des Prozesses höher.
Nicht geeignet für die sporadische oder Kleinserienfertigung, Spezialisierung auf die Produktion erforderlich.
3, Struktur und Funktionsprinzip der Rohrverschraubung:
Die Rohrverschraubung besteht hauptsächlich aus drei Teilen:
(1) Mit 24°-Kegelloch-Verbindungskörper.
(2) mit einer scharfen Innenkante der Zwinge
(3) Die Mutter, die bei der Kompression eine Rolle spielt.
Beim Anziehen der Mutter wird die Ferrule unter Druck in die 24°-Kegelbohrung gedrückt. Die Aderendhülsen werden dann unter Druck verformt, sodass die Aderendhülsen mit der konischen Oberfläche des Fittingkörpers eine Kugel bilden.
Die Aderendhülsen und der Steckerkörper verjüngen sich und bilden eine kugelförmige Kontaktdichtung. Gleichzeitig wird der Innenrand der Ferrule in die Außenwand des Rohres eingebettet und ein Ring in die Außenwand gedrückt.
Gleichzeitig ist der Innenrand der Ferrule in die Außenwand des Rohres eingebettet, wodurch ein ringförmiger, geschlossener Rand an der Außenwand herausgedrückt wird und so eine zuverlässige Dichtungsfunktion übernommen wird.
Der mittlere Teil der Zwinge ist leicht gewölbt und weist eine gewisse Elastizität auf, die zur Abdichtung beiträgt und ein Lösen der Mutter verhindert, und das Ende der Zwinge ist ebenfalls radial zusammengezogen, um das Rohr zu halten.
Radiale Kontraktion und den Schlauch festhalten.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, Seite 101–102).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

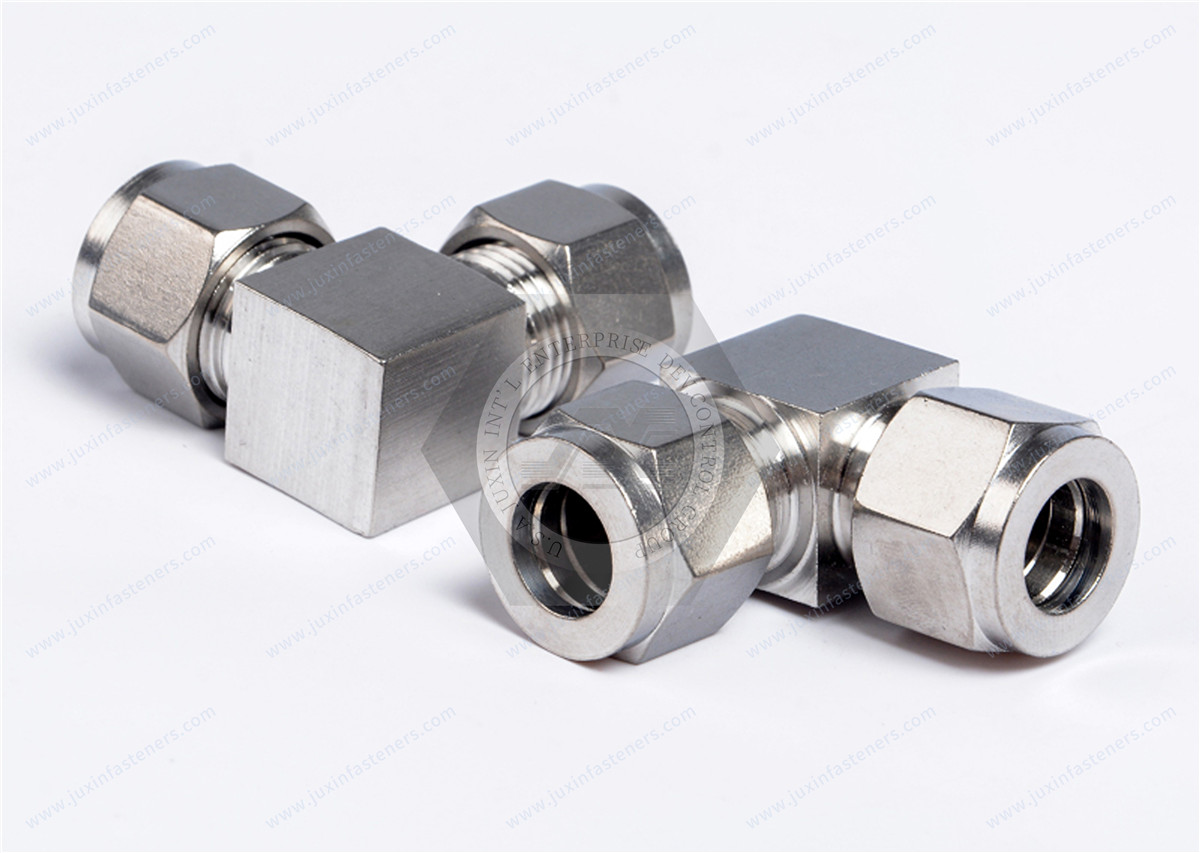

Q806 Klemmhülsen-Typ rechtwinkliger Gelenkkörper
