Miniatur-Rohrverschraubungen aus Edelstahl für mittleren Druck mit Gewinde
Wenn der Platz knapp ist, entscheiden Sie sich für diese kompakten Armaturen. Obwohl sie klein sind, sind sie stark genug, um Anwendungen mit mittlerem Druck zu bewältigen. Die Beschläge bestehen aus Edelstahl für eine sehr gute Korrosionsbeständigkeit. Metrische, BSPP- und UN/UNF-Außengewinde (SAE Straight) verfügen über eine Dichtung zum Schutz vor Lecks. Diese aus Fluorelastomer hergestellten Dichtungen sind beständig gegen Chemikalien wie Benzol, Butylalkohol und Ethylenglykol. UN/UNF-Gewinde (SAE Straight) werden auch als O-Ring-Nabengewinde bezeichnet. Vibrationsbeständige Präzisions-AN-37°-Bördelverschraubungen für Edelstahlrohre. Zur Verwendung mit: Luft, Schneidöl, Heizöl, Hydraulikflüssigkeit, Mineralöl, Wasser
Temperaturbereich: -320° bis 500° F
Rohre: Zur Verwendung mit nahtlosem Edelstahl 304 oder 316
Erfüllte Spezifikationen: Siehe Tabelle
Eine PTFE-Dichtung am Rohrende dieser Anschlüsse ermöglicht eine besonders starke Verbindung bei Anwendungen mit starken Vibrationen. Die Gewinde am Rohrende entsprechen der Klasse 3A und unterliegen engeren Toleranzen als andere 37°-Bördelanschlüsse. Sie werden nach den genauen AS-Spezifikationen (ehemals AN) hergestellt und sorgen für eine dichte Metall-auf-Metall-Dichtung an Rohren, die auf 37° aufgeweitet sind. Die Beschläge bestehen aus Edelstahl 316 für hervorragende Korrosionsbeständigkeit. Sie benötigen für jedes Rohrende eine Mutter und eine Hülse (Ferrule). Muttern und Hülsen sind separat erhältlich.

Struktur: Durchgangsverschraubung vom Typ Ferrule, beide Enden sind Ferrule.
Eigenschaften: Es zeichnet sich durch feste Verbindung, hohe Druckbeständigkeit, gute Abdichtung und Wiederholbarkeit, einfache Installation und Wartung, sicheres und zuverlässiges Arbeiten usw. aus.
Funktionsprinzip: Das Stahlrohr wird in die Zwinge eingeführt, mit der Zwingenmutter gegen die Zwinge gesichert, in das Rohr geschnitten und abgedichtet.
Nenndruck: 2,5–16 MPa
Anwendbare Temperatur: ≤150 °C
Spezifikationsgröße: Die Spezifikation der Gewindeseite ist: 1/4, 1/8, 3/8, 1/2, 3/4, 1". Spezifikation der Ferrulenseite: Ф6, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф22
Anwendbare Medien: Wasser, Öl, Gas und einige korrosive Flüssigkeiten
Herstellungsmaterialien: 20 #, 1Cr18Ni9Ti, 304, 316, 316L.
Rohr: Ф6 ~ Ф22 gemeinsame Ebene Präzisions-nahtloses Stahlrohr Konusgewinde: ZG ﹑ R ﹑ G ﹑ PT ﹑ NPT und so weiter.
Der Direktkopf mit Anschlusshülse wird häufig in der Ölraffinierung, der chemischen Industrie, Erdöl, Erdgas, Lebensmittel, Pharmazeutik, Instrumentierung usw. verwendet.
Direkte Kopfinstallationsmethode für Anschlusshülsen:
1, sägen Sie die entsprechende Länge des nahtlosen Stahlrohrs ab und entfernen Sie Grate am Anschluss. Die Endfläche des Rohres sollte senkrecht zur Achse stehen und eine Winkeltoleranz von nicht mehr als 0,5° aufweisen. Wenn das Rohr gebogen werden soll, sollte die Länge der Geraden vom Rohrende bis zum gebogenen Teil nicht weniger als das Dreifache der Länge der Mutter betragen.
2. Setzen Sie die Mutter und die Zwinge auf das nahtlose Stahlrohr. Achten Sie auf die Richtung von Mutter und Zwinge, damit diese nicht vertauscht werden.
3. Tragen Sie Schmiermittel auf die Gewinde des vormontierten Verschraubungskörpers und der Aderendhülsen auf, führen Sie das Rohr in den Verschraubungskörper ein (das Rohr muss bis zum Ende eingeführt werden) und ziehen Sie die Mutter von Hand fest.
4. Ziehen Sie die Mutter fest, bis die Ferrule auf dem Rohr sitzt. Dieser Wendepunkt ist durch eine Erhöhung des Anzugsdrehmoments (Druckpunkt) spürbar.
5. Nachdem Sie den Druckpunkt erreicht haben, ziehen Sie die Überwurfmutter um eine halbe Umdrehung fest.
6. Entfernen Sie den vormontierten Fitting-Körper und prüfen Sie das Einsetzen der Aderendhülsenkante. Das sichtbare überstehende Band muss den Raum auf der Endfläche der Aderendhülse ausfüllen. Die Ferrule darf leicht gedreht werden, darf jedoch nicht axial verschoben werden.
7. Für die endgültige Installation schmieren Sie das Gewinde des eigentlichen Verschraubungskörpers und ziehen Sie die Überwurfmutter fest, bis ein spürbarer Anstieg der Anzugskraft zu spüren ist. Ziehen Sie dann eine weitere halbe Umdrehung fest, um die Installation abzuschließen.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 99–100 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

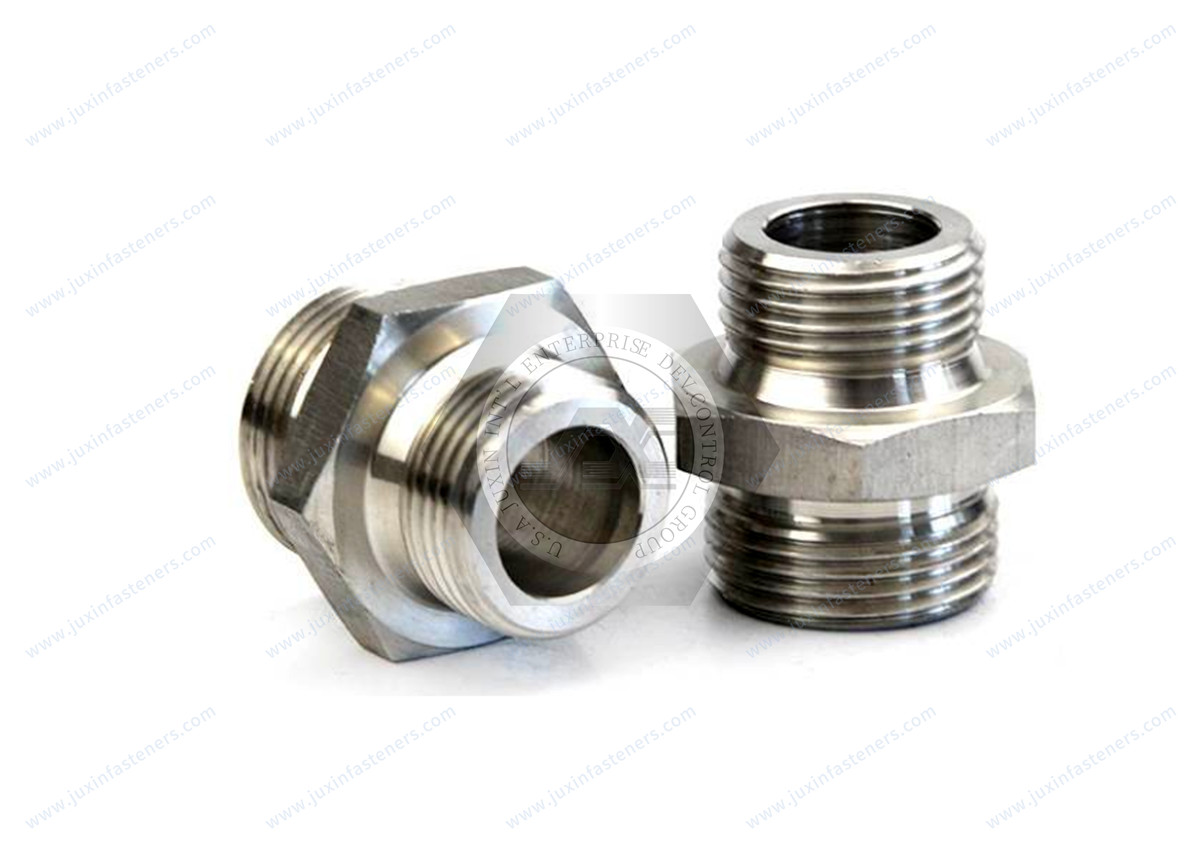

Q805 Hülsenförmiges, konisches Gewinde durch den Gelenkkörper
