JUXIN-BEFESTIGUNGEN
USA JUXIN INT'L ENTERPRISE DEV.
Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing
Standard: Q677
Produktspezifikation
①, die Auswahl der Spannreifenspezifikationen liegt innerhalb des Spezifikationsbereichs, beginnend mit der kleinsten D-Größe und ansteigend in der Reihenfolge des Wertes der Spezifikationsreihenfolge. Beispiel: Ein Typ Spannbügel mit D=68 mm ergibt sich aus 66 mm + 2 mm = 68 mm im Spezifikationsbereich von 66 mm ~ 110 mm.
②, Rundheitstoleranz der Größe D: D ≤ 80 mm, Rundheitstoleranz 2 mm; 80 mm < D < 220 mm, Rundheitstoleranz 3 mm; D ≥ 220 mm Rundheitstoleranz von 4 mm.
Material: Stahl, 12Cr17Ni7, 12Cr18Ni9,
10Cr17Mo
Der Spannbügel ist in Einzelteile zu zerlegen und gemeinsam einer Salzsprühnebelprüfung für 480 h zu unterziehen. Nach der Prüfung muss die Oberfläche frei von weißen, grauschwarzen und anderen korrosiven Substanzen sein.
④, Beispiel für die Nummerierung:
1. D = 68, Gewindegröße M5, Typ A Power-Schlauchklemmring Nr. Q677685. 2.
2. D = 136, Gewindegröße M10, Typ B Power-Schlauchspannring Nr. Q67713610B.
Das Montagedrehmoment wird durch das Dichtungsmedium, die Schlauchpackung und die Betriebsbedingungen bestimmt, sollte jedoch das angegebene garantierte Drehmoment nicht überschreiten.

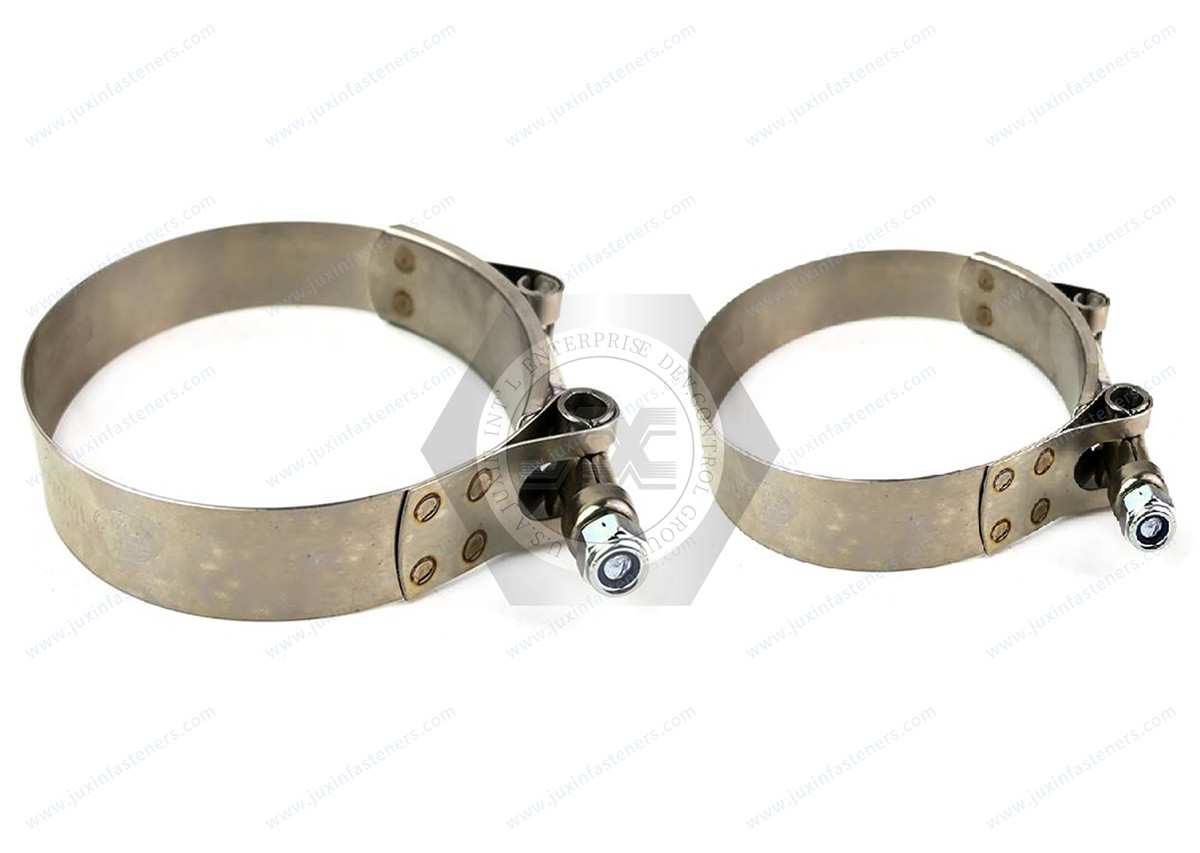

Dichtschließende Bolzenklemmen für feste Schläuche und Rohre. Das T-Bolzen-Design bietet hervorragende Festigkeit und sorgt für eine 360°-Dichtung, um Lecks zu verhindern. Klemmen weisen eine ausgezeichnete Korrosionsbeständigkeit auf. Sie sind für feste Kunststoff- und Gummischläuche und -rohre geeignet. Überschreiten Sie nicht das maximale Drehmoment, da sonst die Klemmen beschädigt werden können.
Hinweis: Messen Sie bei der Auswahl der Klemmen den Außendurchmesser Ihres Schlauchs oder Rohrs mit installierter Armatur.
Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 89–90 Seiten).
ProductPackaging
Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.
ProductPictures
