Q673 Elastischer Ringbügel aus Stahlband

Material SUS304.316 elastische Härtungsbehandlung, SK5.65Mn: Edelstahl, Federstahl, Messing 65Mn

Standard: Q673, Q 673B, DIN 3021-1 (A)

Produktspezifikation

Federbandschellen mit konstanter Spannung für feste Schläuche und Rohre
Diese Klemmen haben ein breiteres Band als andere Klemmen mit konstanter Spannung, was eine größere Abdeckung bietet und das Risiko von Undichtigkeiten verringert.
Durch das Federband können sich die Klemmen bei Temperaturschwankungen automatisch mit Ihrem Schlauch oder Rohr ausdehnen und zusammenziehen. Schellen sind für feste Kunststoff- und Gummischläuche und -rohre vorgesehen.
Klemmen mit schwarzem Phosphat-Finish bieten leichte Korrosionsbeständigkeit in trockenen Umgebungen.
Klemmen mit verzinkter Oberfläche widerstehen Korrosion in nassen Umgebungen.
Hinweis: Messen Sie bei der Auswahl einer Schelle den Außendurchmesser Ihres Schlauchs oder Rohrs mit installierter Armatur.

Wie ermitteln Sie am besten die benötigte Klemmengröße? Messen Sie einfach den Außendurchmesser Ihres Schlauchs mit installierter Armatur. Einige Klemmen sind für verschiedene Größen geeignet. Stellen Sie daher sicher, dass die Größe, die Sie benötigen, in der Mitte dieses Bereichs liegt. Elastischer Ringbügel vom Typ Stahlband, auch bekannt als elastische Klemmen vom Typ Stahldraht und Stahlband. Es besteht aus hochwertigem Manganstahl, ist einfach zu verwenden und zu demontieren, gleichmäßig festzuziehen und kann wiederholt verwendet werden. Den Benutzern stehen verschiedene Größen zur Auswahl. Oberflächenbehandlung: verzinkt, vernickelt, geschwärzt, Dacromet-beschichtet und auf andere Weise.
Härte: HRC: 44–51, HY: 435–530
Oberflächenbehandlung: Schwärzen
Material: Manganstahl (65Mn, 1566)
Materialeigenschaften: Es handelt sich um eine breitere Verwendung von Kohlenstofffederstahl im Vergleich zu 65-Stahl mit hoher Festigkeit, Härte, Elastizität und Härtbarkeit. Der kritische Abschreckdurchmesser in Wasser beträgt im Allgemeinen 30 bis 50 mm und das Öl beträgt im Allgemeinen 16 bis 32 mm. Wärmebehandlung mit Überhitzungsempfindlichkeit und Anlasssprödigkeit neigen dazu, Wasser abzuschrecken, das leicht zu knacken ist. Bei der allgemeinen Verwendung von Ölabschrecken sollte die Querschnittsgröße > 80 abgeschreckt und ölgekühlt werden Wasserabschreckung: Das Glühschneiden ist immer noch gut, aber die Kaltverformungsplastizität ist gering und die Schweißleistung ist schlecht. Allerdings ist die Kaltverformungsplastizität gering und die Schweißleistung schlecht. Dieser Stahl wird im Allgemeinen durch reines Feuer und Anlassen bei mittlerer Temperatur verwendet.
Chemische Zusammensetzung des Materials (%): Kohlenstoff: 0,62 – 0,70, Silizium: 0,17 – 0,37, Mangan: 0,90 – 1,20 Phosphor ≤ 0,035, Schwefel ≤ 0,035, Nickel ≤ 0,25, Chrom ≤ 0,25, Kupfer ≤ 0,25

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 69–70 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

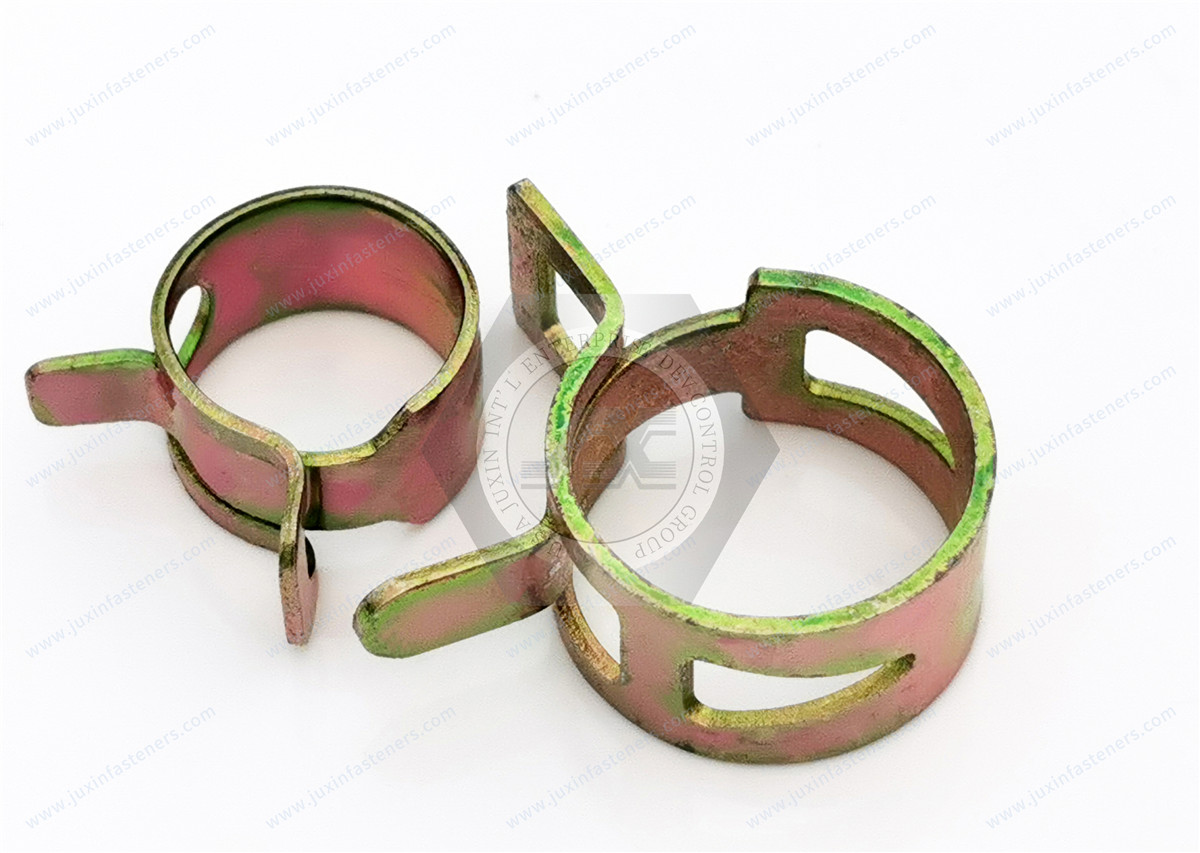

Q673 Elastischer Ringbügel aus Stahlband
