JUXIN-BEFESTIGUNGEN
USA JUXIN INT'L ENTERPRISE DEV.
Material: Edelstahl SUS304.316, Kohlenstoffstahl
Norm: Q670, DIN 3017-3 – 2002
Produktspezifikation

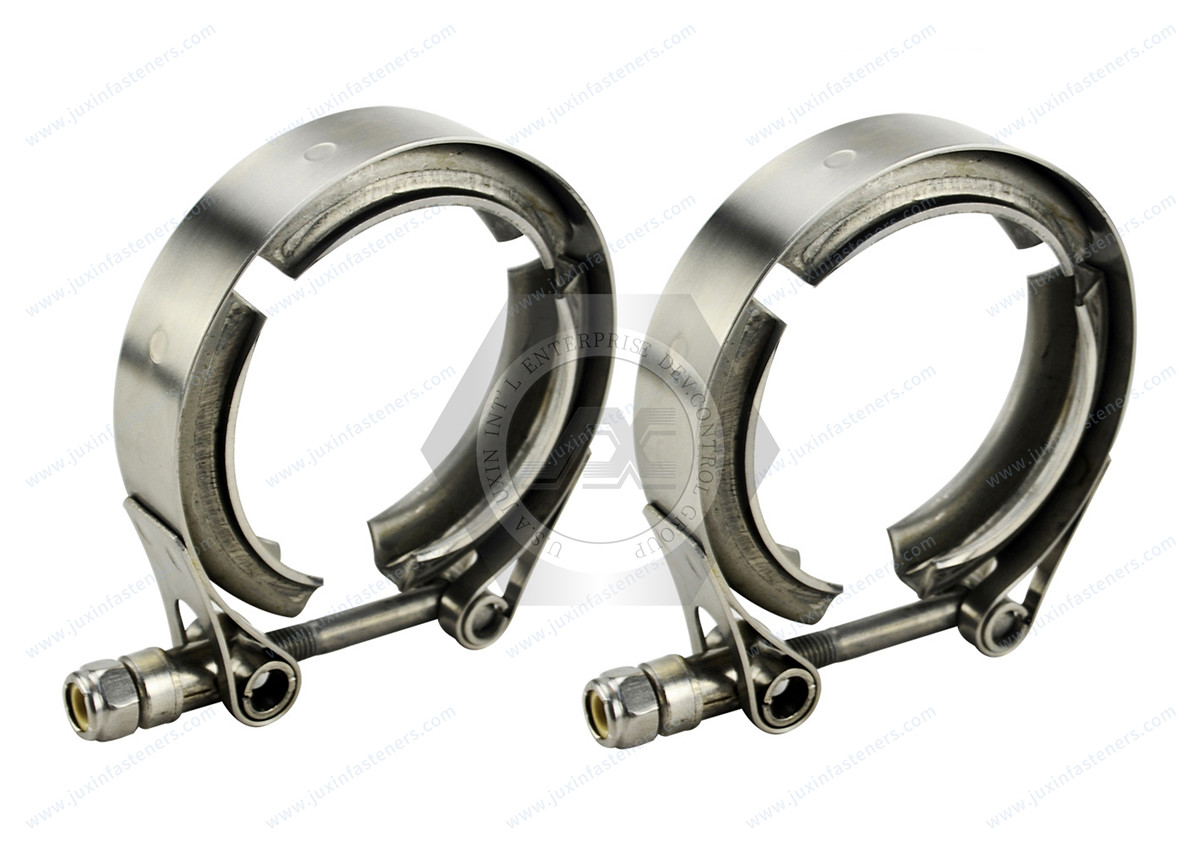

Flanschkupplungsanschlüsse
T-Bolzen, Sicherungsmutter, Band, V-Nut, T-Hülse und Kappe
①, die Auswahl der Spezifikationen liegt im Spezifikationsbereich, der kleinsten D-Größe, entsprechend den Spezifikationen des zu erhöhenden Wertes. Beispielsweise wird ein Flanschverbinder mit D=61 mm durch 60 mm+1 mm=61 mm innerhalb des Spezifikationsbereichs von 60 mm~100 mm bestimmt.
Die übrigen nicht genannten Angaben werden vom Hersteller festgelegt.
Material: 12Cr17Ni7, 12Cr18Ni9, 10Cr17Mo, Stahl
Der Flanschverbinder ist in Einzelteile zu zerlegen und gemeinsam einer Salzsprühnebelprüfung für 480 h zu unterziehen. Nach der Prüfung muss die Oberfläche frei von weißen, grauschwarzen und anderen korrosiven Substanzen sein. Die Versorgung der Reibungsseite des Bandes ermöglicht eine kleine Menge Schmiermittel und eine Sicherungsmutter am Ende des T-Bolzens. Diese sollte gesichert sein und nicht herunterfallen. Abhängig vom Dichtungsmedium, der Dichtungspackung und den Betriebsbedingungen bestimmen Sie das Montagedrehmoment, sollten jedoch das angegebene Montagedrehmoment nicht überschreiten.
Dichtschließende Bolzenklemmen für feste Schläuche und Rohre. Das T-Bolzen-Design bietet hervorragende Festigkeit und sorgt für eine 360°-Dichtung, um Undichtigkeiten zu verhindern. Klemmen weisen eine ausgezeichnete Korrosionsbeständigkeit auf. Sie sind für feste Kunststoff- und Gummischläuche und -rohre geeignet. Überschreiten Sie nicht das maximale Drehmoment, da die Klemmen sonst beschädigt werden können. Hinweis: Messen Sie bei der Auswahl der Klemmen den Außendurchmesser Ihres Schlauchs oder Rohrs mit installierter Armatur.
Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 79–80 Seiten).
ProductPackaging
Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.
