Q657 Bördelkupplungen – T-Stück

Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing

Standard: Q657

Produktspezifikation

Material: Stahl, Zugfestigkeit nicht weniger als 372 MPa.
Es dürfen keine Risse, Poren, Grate, scharfen Kanten, Rostflecken und andere Mängel vorhanden sein, die die Verwendung beeinträchtigen.
Die wichtigsten Arten von Bördelverbindungen sind:
(1) Standardtyp 8 Arten – einschließlich geradem Ende zum T-Anschluss (auf den Namen des Anschlusses folgen keine Klammern, um die Spezifikation des Steckverbindertyps zu kennzeichnen, nur für Konstruktionssteckverbinder vom Typ A, dasselbe), konisches Außengewinde direkt zum T-Anschluss (Typ A, B), direkt zum T-Anschluss (Typ A, B), abgeschrägtes T-Anschlussstück mit konischem Außengewinde (Typ A, B), abgeschrägte Winkel-T-Stücke (Typ A, B), T-Stücke mit konischem Außengewinde (Typ A, B), T-Stücke (A, Typ B), Vierwege-T-Stücke.
(2)1 Typ langes T-Stück mit konischem Außengewinde.
(3) 3 Arten von verstellbaren T-Stücken – einschließlich verstellbarer abgeschrägter Winkel-T-Stücke, verstellbarer abgeschrägter Winkel-T-Stücke und verstellbarer abgeschrägter Winkel-T-Stücke. Mit dieser Art von T-Stück kann die Rohrleitung in einem Plan entsprechend der Installation mit beliebiger Ausrichtung angeordnet werden.
(4) 3 Arten von zusammengesetzten T-Stücken – zusammengesetzte abgeschrägte T-Stücke, zusammengesetzte abgeschrägte T-Stücke und zusammengesetzte T-Stücke. Die Konstruktionsmethode für die Zusammensetzung des T-Verbindungsstücks mit Bördeltyp und die Zusammensetzungsmethode des T-Verbindungsstücks mit Zwinge sind nicht identisch. Es handelt sich um den Verbindungskörper am stromführenden Satz einer Klemmmutter, die Klemmmutter kann mit dem menschlichen Körper am Verbindungsstück oder dem Kunststoffschlauch am Verbindungsstück verbunden werden und dann die Rohrleitung in einem Plan mit zufälliger Ausrichtung installieren.
(5) Reduzierrohrverbinder 2 Arten – die Größe des T-Rohrverbinders mit konischem Außengewinde und der T-Reduzierrohrverbinder. Diese Verbinder werden zum Verbinden von Rohren unterschiedlicher Durchmesser verwendet.
(6) Elektrodenschweiß-T-Stück 1 Art.
(7) 2 Arten von benachbarten T-Stücken – benachbarte gerade T-Stücke und benachbarte abgewinkelte T-Stücke.
(8) 1 Typ Barometer-T-Stück (Typ A, B).

Klassifizierung von Rohrverbindungsstücken: Rohrverbindungsstücke werden in vier Kategorien unterteilt: Rohrverbindungsstücke, Bördelrohrverbindungsstücke, geschweißte Rohrverbindungsstücke und andere Rohrverbindungsstücke. Häufig verwendete unterschiedliche Arten von Rohrverbindungsstücken wurden grundsätzlich standardisiert, in der Regel Rohrverbindungsstücke, die für nationale Normen oder Maschinenindustrienormen entwickelt wurden, spezielle Rohrverbindungsstücke, die für Industriestandards entwickelt wurden.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 97–98).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

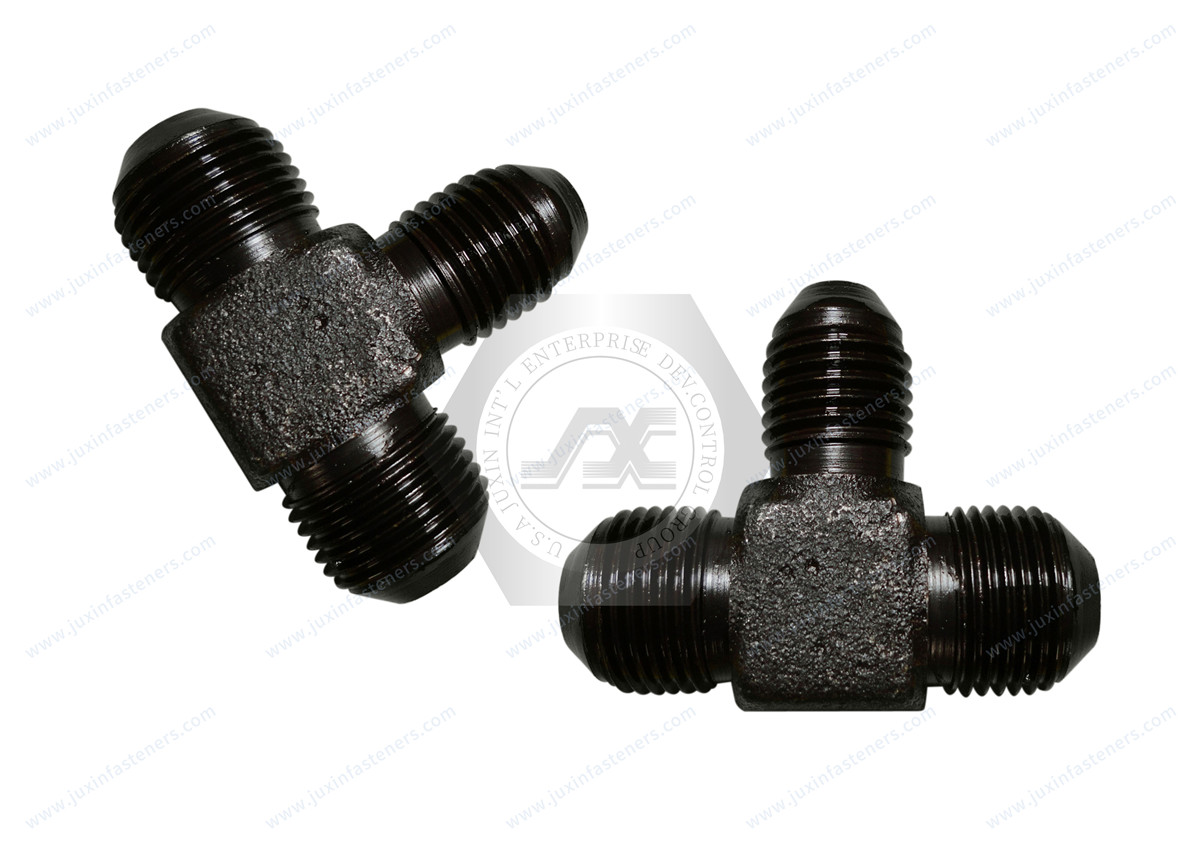

Q657 Bördelkupplungen – T-Stück
