Q654 rechtwinklige Rohrverbindung mit konischem, aufgeweitetem Gewinde und 37° aufgeweiteten Fittings mit Gewindedichtmittel für Edelstahlrohre

Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing

Standard: Q654

Produktspezifikation

37°-Bördelanschlüsse mit Gewindedichtmittel für Edelstahlrohre. Zur Verwendung mit Luft, Hydraulikflüssigkeit, Isopropylalkohol, Erdgas, Phosphorsäure, Wasser
Temperaturbereich:
Adapter: -420° bis 450° F
Hülsen und Muttern: -420° bis 1.200° F
Rohre: Zur Verwendung mit nahtlosem oder geschweißtem Edelstahl 304 oder 316, der ASTM A213, ASTM A249 oder ASTM A269 entspricht
Erfüllte Spezifikationen: ISO 8434, SAE J514. Die Außengewinde dieser Anschlüsse sind mit einem Dichtmittel versehen, um zusätzlichen Schutz vor Undichtigkeiten zu bieten. Sie sind auch als JIC-Fittings (Joint Industrial Council) bekannt und sorgen für eine dichte Metall-auf-Metall-Dichtung an Rohren, die auf 37° aufgeweitet sind. Sie bestehen aus Edelstahl 316 für hervorragende Korrosionsbeständigkeit. Fittings erfordern eine Mutter und eine Hülse (Zwinge) für jedes Rohrende. Muttern und Hülsen sind separat erhältlich.

37°-Bördelanschlüsse für Edelstahlrohre. Rohre: Zur Verwendung mit geschweißtem oder nahtlosem Edelstahl 304 oder 316, der ASTM A213, ASTM A249 oder ASTM A269 entspricht
Erfüllte Spezifikationen: ISO 8434, SAE J514, außer Armaturen mit BSPP- und BSPT-Gewinden, erfüllen nur SAE J514
Auch als JIC-Fittings (Joint Industrial Council) bekannt, sorgen sie für eine dichte Metall-auf-Metall-Dichtung an Rohren, die auf 37° aufgeweitet sind. Sie bestehen aus Edelstahl 316 für hervorragende Korrosionsbeständigkeit. Fittings erfordern eine Mutter und eine Hülse (Zwinge) für jedes Rohrende. Muttern und Hülsen sind separat erhältlich. BSPP-Gewinde und UN/UNF-Außengewinde (SAE Straight) verfügen über eine Dichtung zum Schutz vor Lecks. UN/UNF-Gewinde (SAE Straight) werden auch als O-Ring-Nabengewinde bezeichnet.
Präzisions-AN-37°-Bördelverschraubungen für Edelstahlrohre. Zur Verwendung mit Luft, Schneidöl, Heizöl, Hydraulikflüssigkeit, Mineralöl, Wasser
Temperaturbereich: -320° bis 1200° F
Rohre: Zur Verwendung mit nahtlosem Edelstahl 304 oder 316
Erfüllte Spezifikationen: Siehe Tabelle
Die Gewinde am Rohrende dieser Anschlüsse entsprechen der Klasse 3A oder 3B und unterliegen engeren Toleranzen als andere 37°-Bördelanschlüsse. Sie werden nach den genauen AS-Spezifikationen (ehemals AN) hergestellt und sorgen für eine dichte Metall-auf-Metall-Dichtung an Rohren, die auf 37° aufgeweitet sind. Fittings erfordern eine Mutter und eine Hülse (Zwinge) für jedes Rohrende. Muttern und Hülsen sind separat erhältlich.
Armaturen aus Edelstahl 304 weisen eine sehr gute Korrosionsbeständigkeit auf. Beschläge aus Edelstahl 316 weisen eine hervorragende Korrosionsbeständigkeit auf.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, Seite 107-108).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

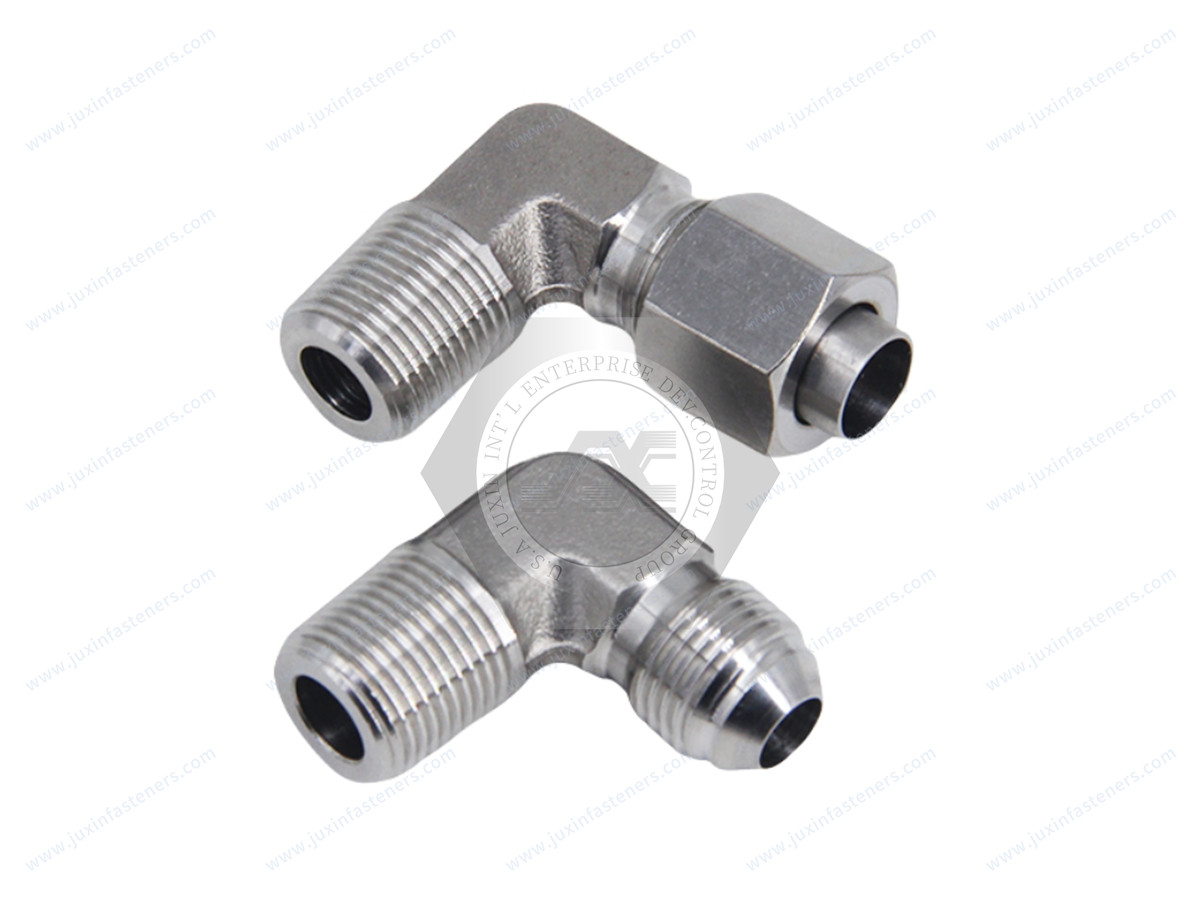

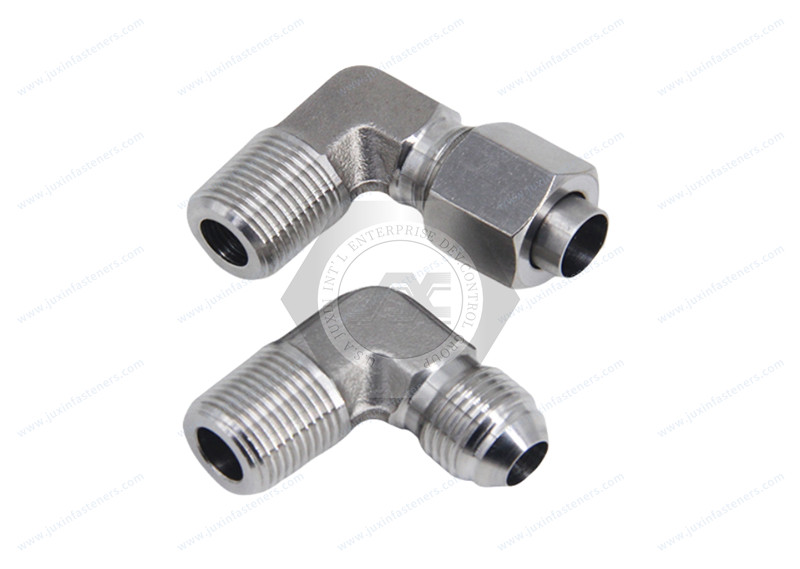

Q654 Rechtwinklige Rohrverbindung mit ausgestelltem Kegelgewinde
