JUXIN-BEFESTIGUNGEN
USA JUXIN INT'L ENTERPRISE DEV.
Material: Edelstahl SUS304.316, Kohlenstoffstahl, Messing
Standard: Q653
Produktspezifikation

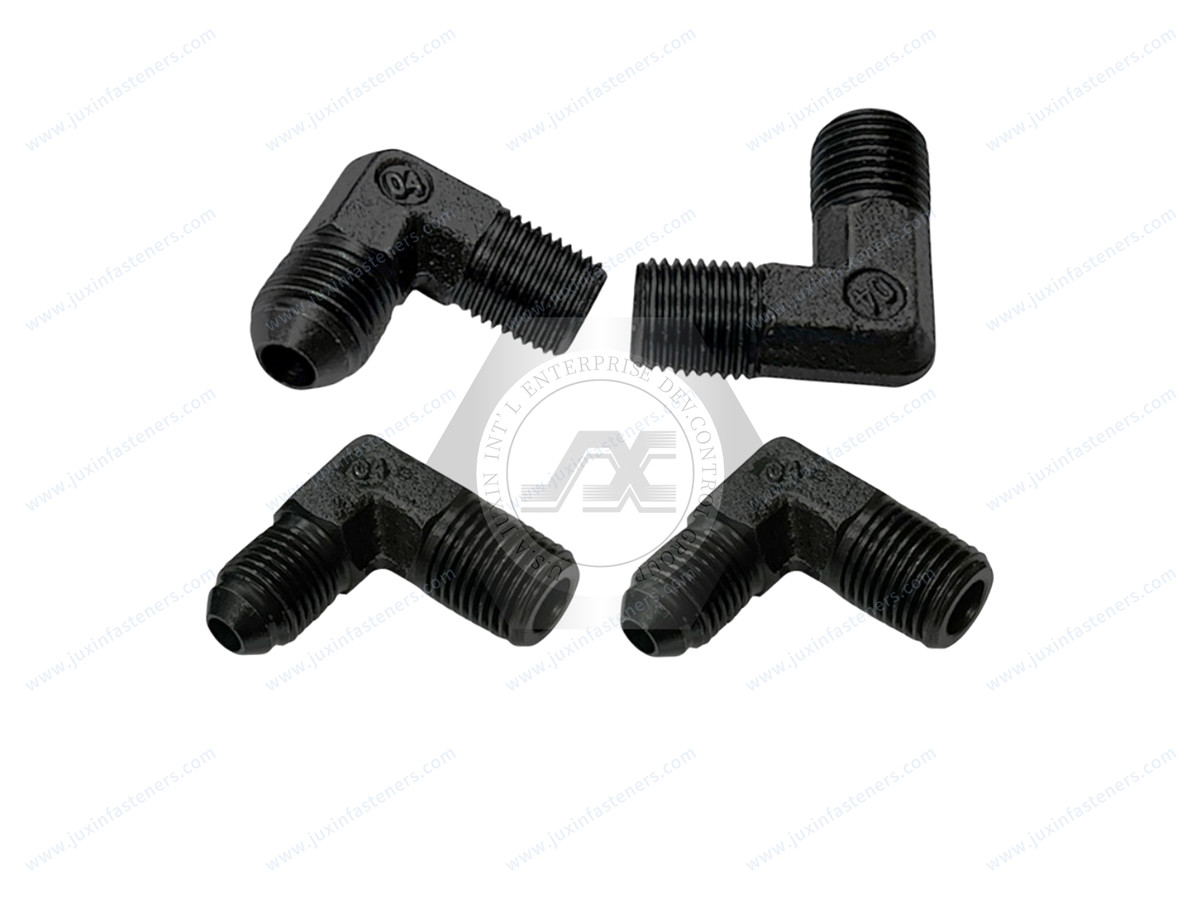

37°-Bördelanschlüsse für Stahlrohre. Rohre: Zur Verwendung mit nahtlosem Stahl
Erfüllte Spezifikationen: SAE J514.90°-Winkeladapter, Außenrohr × Außengewinderohr, auch als JIC-Anschlüsse (Joint Industrial Council) bekannt, bieten eine dichte Metall-auf-Metall-Abdichtung an Rohren, die auf 37° aufgeweitet sind. Sie benötigen für jedes Rohrende eine Mutter und eine Hülse (Ferrule). Muttern und Hülsen sind separat erhältlich. Die Beschläge bestehen aus verzinktem Stahl für eine angemessene Korrosionsbeständigkeit.
NPTF-Gewinde (Dryseal) sind mit NPT-Gewinden kompatibel.
Um Leckagen zu verhindern, sind UN/UNF-Außengewinde (SAE Straight) mit einer Dichtung versehen. Metrische und BSPP-Außengewinde haben entweder eine Dichtung oder eine Dichtung und Unterlegscheibe. Zur Verwendung mit NPTF, metrisch, BSPP mit O-Ringen, BSPT: Luft, Kraftstoff, Öl, Hydraulikflüssigkeit, Mineralöl
BSPP mit Unterlegscheiben: Schneidöl, Heizöl, Hydraulikflüssigkeit, Mineralöl
Temperaturbereich: NPTF und BSPT: -60° bis 400° F
Metrisch und BSPP mit O-Ringen: -30° bis 200°F
BSPP mit Unterlegscheiben: -20° bis 212° F
Material: Stahl, Zugfestigkeit nicht weniger als 372 MPa.
Oberflächenbehandlung: verzinkt passiviert QC/T 625
Es dürfen keine Risse, Poren, Grate, scharfen Kanten, Rostflecken und andere Mängel vorhanden sein, die die Verwendung beeinträchtigen. Darunter die Gewindegröße AQL=1,5, die Bördelendgröße AQL=1,5 und andere Größen AQL=4,0. Bei besonderen Anforderungen wird dies zwischen Angebots- und Nachfrageseite ausgehandelt.
Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, Seite 107-108).
ProductPackaging
Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.
