So wählen Sie die richtige PCB-Hardware für eine zuverlässige elektronische Montage aus

Beim Design elektronischer Produkte wird die Befestigung oft unterschätzt. Allerdings falsche Auswahl vonLeiterplattenbefestigungen und Hardwarekann dazu führenMontagefehler, elektrische Risiken, Vibrationsschäden und langfristige Zuverlässigkeitsprobleme.

Dieser Leitfaden bietet einen praktischen technischen Ansatz zur Auswahl des richtigen ProduktsPCB-Hardware, Nylonnieten, Kunststoffbefestigungen, Abstandshalter und Montagekomponentenfür moderne elektronische Systeme.

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Designleitfaden für Leiterplattenbefestigungen für Ingenieure

So wählen Sie die richtige PCB-Hardware für eine zuverlässige elektronische Montage aus

Warum das Design von Leiterplattenbefestigungen wichtig ist

Leiterplattenbaugruppen werden:

Kleiner und integrierter
Empfindlicher gegenüber elektrischen Störungen
Komplexen Umgebungen ausgesetzt

Daher müssen Befestigungslösungen Folgendes gewährleisten:

Elektrische Isolierung
Mechanische Stabilität
Thermische Kompatibilität
Effiziente Montage

Designleitfaden für Leiterplattenbefestigungen für Ingenieure

Gängige Arten von Leiterplattenbefestigungen

Ein komplettes Leiterplatten-Befestigungssystem umfasst typischerweise:

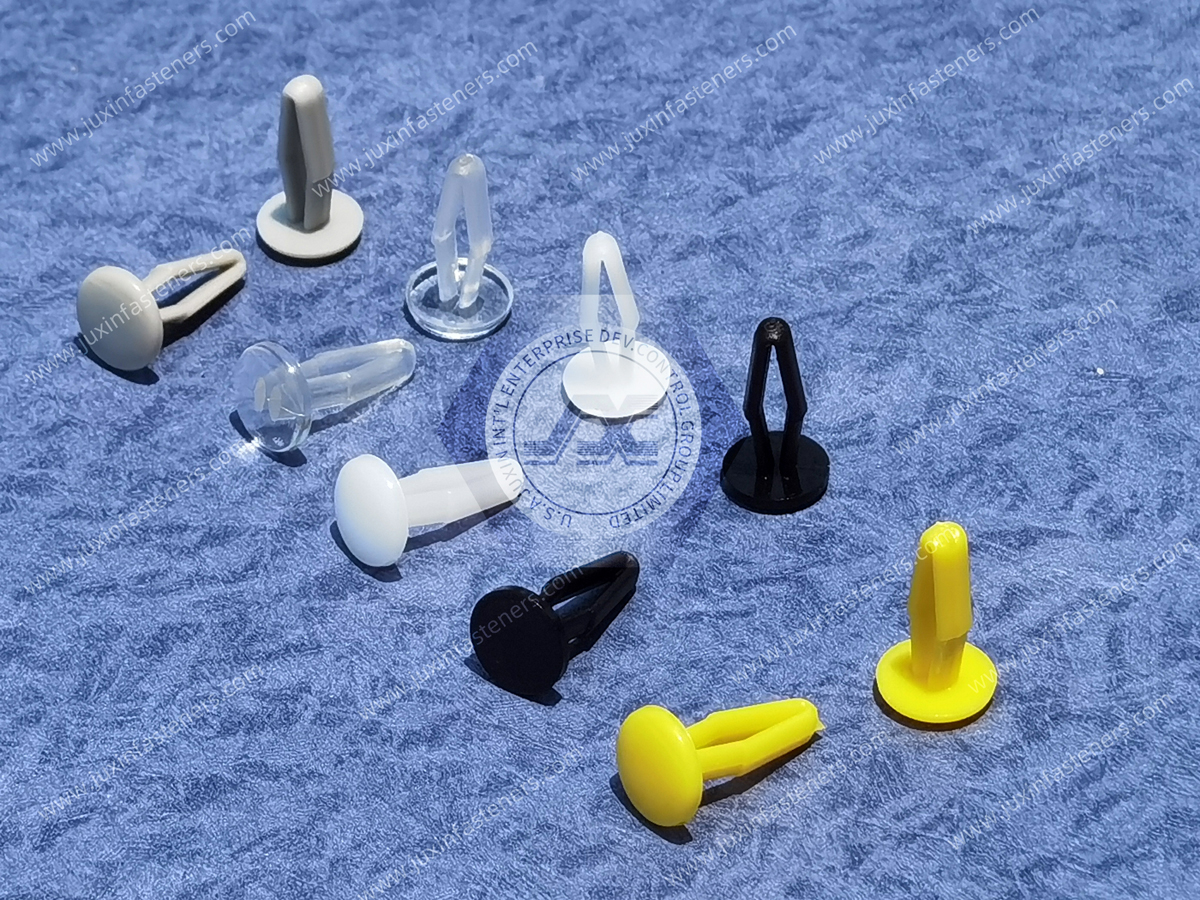

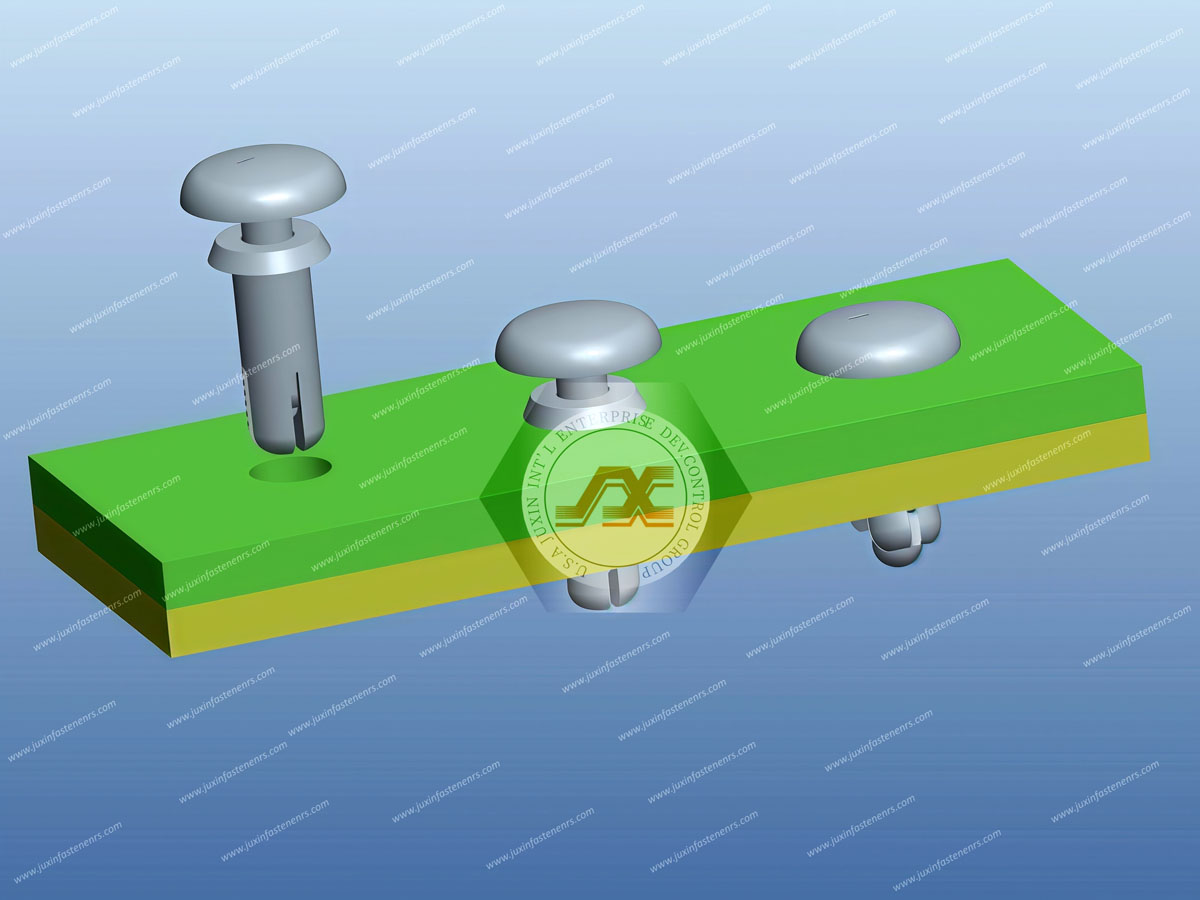

Nylonnieten und Kunststoffnieten

Stecknieten
Schnappnieten
Widerhakennieten
Abnehmbare Nieten

Verwendet für:

Leiterplattenmontage
Befestigung von Lüfter und Kühlkörper
Modulmontage

PCB-Abstandshalter und Abstandshalter

Runde Abstandshalter ohne Gewinde
Abstandshalter mit Gewinde
Montagesäulen

Verwendet für:

Einhaltung des Leiterplattenabstands
Kurzschlüsse verhindern
Unterstützung mehrschichtiger Baugruppen

Plattenbefestigungen und Montagezubehör

Käfigmuttern
Sicherungsscheiben
Schraubentüllen
Panel-Clips

Verwendet für:

Gehäusemontage
Strukturelle Unterstützung

Schrauben, Muttern und Unterlegscheiben

Maschinenschrauben
Kopfschrauben (niedriger Kopf / ultraniedriger Kopf)
Abschlussscheiben

Verwendet für:

Tragende Strukturen
Hochfeste Befestigung

Designleitfaden für Leiterplattenbefestigungen für Ingenieure

Wichtige Designüberlegungen

1. Elektrische Isolierung

Bei Leiterplattenanwendungen ist die Isolierung von entscheidender Bedeutung.

Empfohlene Lösungen:

Nylonnieten
Abstandshalter aus Kunststoff
Transistorisolatoren

Verhindert:

Kurzschlüsse
Signalstörungen

2. Mechanische Festigkeit

Auswerten:

Ladeanforderungen
Vibrationsbedingungen
Auszugskraft

Verwenden:

Verstärktes Nylon für mittlere Belastungen
Metallbefestigungen für hohe Belastungen

3. Lochgröße und Toleranzanpassung

Falsche Toleranz führt zu:

Lose Installation
Leiterplattenschaden

Immer übereinstimmen:

Nietdurchmesser
Lochgröße
Plattenstärke (Klemmbereich)

4. Wärme- und Umgebungsbedingungen

Halten:

Temperaturbereich
Luftfeuchtigkeit
Chemische Belastung

Für anspruchsvolle Umgebungen:

Flammhemmende Materialien verwenden (UL94 V-2 / V-0)
Ziehen Sie PEEK-Befestigungselemente für hohe Temperaturen in Betracht

5. Montagemethode

Manuelle Montage

Stecknieten
Druckknöpfe

Automatisierte Montage

Präzisionsgeformte Nylonnieten
Komponenten für Zuführsysteme

Häufige Herausforderungen bei der Leiterplattenbefestigung

Problem 1: Leiterplattenschäden während der Installation

Ursache:

Übergroße Nieten
Übermäßige Kraft

Lösung:

Richtige Toleranzkontrolle
Flexible Kunststoffverschlüsse

Problem 2: Lockerung unter Vibration

Ursache:

Schlechtes Retentionsdesign

Lösung:

Widerhakennieten
Ratschennieten
Antilockerungsstrukturen

Problem 3: Elektrische Störungen

Ursache:

Verwendung von Metallbefestigungen in der Nähe von Stromkreisen

Lösung:

Durch Nylonnieten oder Kunststoffteile ersetzen

Problem 4: Ineffiziente Montage

Ursache:

Schrauben erfordern Werkzeug

Lösung:

Werkzeuglose Stecknieten

PCB-Befestigungsdesign auf Systemebene

Um optimale Ergebnisse zu erzielen, sollte die Befestigung als System konzipiert werden:

Nylonnieten → Befestigung
Abstandshalter → Positionierung
Kabelklemmen → Verlegung
Ösen → Schutz
Schrauben → Verstärkung

Dieser integrierte Ansatz verbessert:

Montageeffizienz
Produktzuverlässigkeit
Wartungskomfort

Fortschrittliche technische Lösungen

Adaptive Press-Fit-Technologie

Kraftüberwachung in Echtzeit
Kontrollierte Installation
Verbesserte Konsistenz

Materialoptimierung

Glasfaserverstärktes Nylon
Flammhemmende Kunststoffe
Hochleistungspolymere (PEEK)

Kundenspezifisches Befestigungsdesign

Spezielle Kopfformen
Optimierte Retentionsstrukturen
Automatisierte Baugruppenkompatibilität

Best Practices für Ingenieure

Vor der Massenproduktion immer anhand von Mustern validieren
Passen Sie den Befestigungstyp an die Anwendung an, nicht an die Gewohnheit
Berücksichtigen Sie den gesamten Lebenszyklus (Montage → Betrieb → Wartung)
Arbeiten Sie mit einem Lieferanten zusammen, der kundenspezifisches Engineering unterstützt

Designleitfaden für Leiterplattenbefestigungen für Ingenieure

Verbessern Sie die Leistung der Leiterplattenbestückung

Ein gut gestaltetesPCB-Befestigungssystemkann deutlich verbessern:

Produktzuverlässigkeit
Montagegeschwindigkeit
Elektrische Sicherheit
Lange Haltbarkeit

Fordern Sie technische Unterstützung oder Muster an

Wenn Sie entwerfen oder optimierenLösungen zur LeiterplattenbefestigungWir können Sie unterstützen bei:

Anleitung zur Produktauswahl
Probentest
Entwicklung kundenspezifischer Verbindungselemente
