NFE25511 Französische Unterlegscheibe und konische Rändelfederscheiben, Symbol

Hauptmaterial: S60C oder SUS304.316 (A2.A4) und andere spezielle kundenspezifische Materialien.

Standard: NF E 25-511

Produktspezifikation

Französische Sicherungsscheiben werden in Standard-Z-, große M- und breitere L-Unterlegscheiben unterteilt und im Kopf kleinerer oder größerer Schrauben verwendet. Je größer die Kontaktvorspannung und desto besser die Sicherungswirkung!
Name: Französische Sicherungsscheiben NFE2511 - Z.M.L
Hauptmaterial: S60C oder SUS304.316 (A2.A4) und andere spezielle kundenspezifische Materialien.
Oberflächenbehandlung: Edelstahl gehärtet und poliert, naturfarben oder Federstahl, phosphatschwarz, mechanische Verzinkung, Vernickelung, Dacromet-Beschichtung. (Anforderung an die Fertigungshärte: 42–47 HRC)
Allgemeine Spezifikationen: M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20 usw.

Die Hauptfunktionen des Produkts:
1. Es gewährleistet eine gleichmäßige Spannungsverteilung auf die festgezogenen Teile beim Einbau der Unterlegscheiben in die Abflachungen.
2. Durch die Riefen auf den Unterlegscheiben wird ein Lösen der Gewinde der Schrauben oder Muttern verhindert.
3. Da sie elastisch sind, kompensieren sie das Absinken des zusammengesetzten Materials und minimieren so den Druckverlust
4. Es handelt sich um ein scheibenförmiges Produkt mit verbesserter Produktqualität gemäß der Norm DIN6796. Das Arbeitsprinzip besteht darin, die durch den Rückprall des Produkts nach der Kraft erzeugte Spannung zu nutzen, um die Rolle des Lockerungs- und Rutschschutzes zu übernehmen. Die Anti-Lockerungswirkung der französischen Sicherungsscheibe mit Vorspannung ist besser als bei Scheibenscheiben. In der europäischen Eisenbahnindustrie und Elektrifizierungsausrüstung wurde eine große Anzahl von Anwendungen und Überprüfungen auf dem Gebiet durchgeführt. Durch die Vergrößerung der Oberfläche und das Zahnmuster kann der Anti-Lockerungskoeffizient effektiv verbessert werden!
Französische Sicherungsscheiben werden in den Standardtyp Z sowie den großen Typ M und den breiteren Typ L unterteilt und im Kopf kleinerer oder größerer Schrauben verwendet. Je größer die Kontaktvorspannung und desto besser die Sicherungswirkung!
NFE25511 Herstellungsprozess für französische Unterlegscheiben zur Umsetzung der Standardproduktion, Spezifikationen: M3-M20 für das Standardmodell, kann auch nach Kundenwunsch angepasst werden, die Hauptmaterialien sind Federstahl, 65Mn, SUS304.316.A2.A4 usw., Härtegrad: HV350, entsprechend der Festigkeitsstufe 10.
Französische Sicherungsscheiben aus rostfreiem Stahl sind durch die Härtungsbehandlung leicht magnetisch und die Materialzusammensetzung und der Salznebel ändern sich nicht! Oberflächenbehandlung: verzinkt, Dacromet, Jumet.
Weit verbreitet in elektronischen Schaltschränken, elektrischen Geräten, Eisenbahnen, U-Bahnen, elektromechanischen Geräten, Kommunikationsgeräten, Aufzügen, der Montage von Schienenfahrzeugen, der Unterstützung medizinischer Maschinen und der Montageindustrie für Spezialgeräte.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 33–34 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

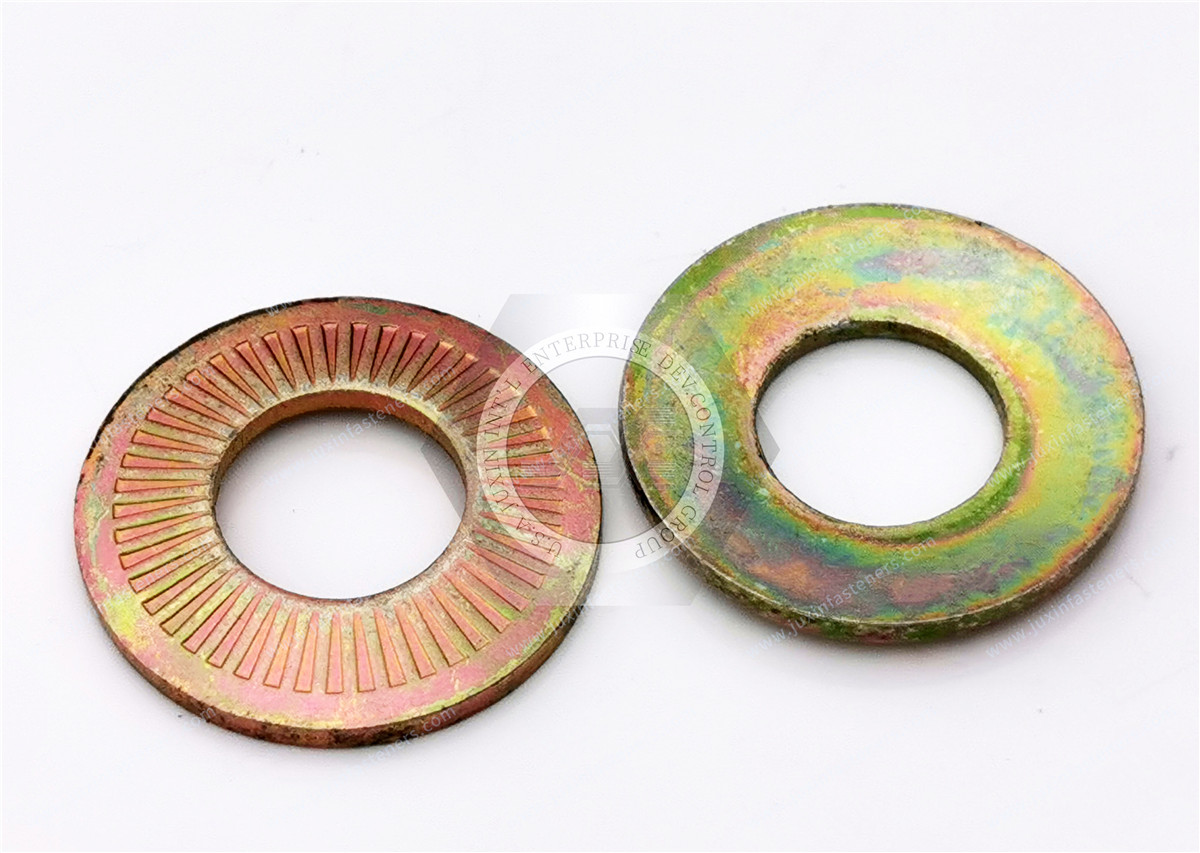

NFE25511 Französische Unterlegscheibe
