Hochleistungs-Federscheiben

Material: Stahl, Edelstahl, Messing, Kupfer, 65Mn

Standard: Q404, DIN 127 (B), DIN 7980, ASME B 18.21.1, ANSI/ASME B 18.21.1, BS 1802 (A), JB /ZQ 4339, JIS B 1251 (SW/Nr. 3), JIS B 1251 (SW/Nr. 2), DIN 127 (A),SAE J 2655

Jetzt nachfragen Nächste Produkte

Produktspezifikation

(i) Die in DIN 267-26 beschriebenen Prüfwerte für die Federkraftprüfung sind für diese Nenngröße nicht festgelegt.
(ii) Die in DIN 267-26 beschriebenen Prüfwerte für die bleibende Verformungsprüfung sind für diese Nenngröße nicht festgelegt.
(iii) Technische Anforderungen
Für technische Anforderungen an Federringe aus Federstahl gilt die DIN 267-26. Technische Anforderungen an federbelastete Sicherungsscheiben aus Kupfer-Zink-Legierungen richten sich nach der Vereinbarung.
Material:
FSt = Federstahl nach DIN 267-26 bzw. CuSn 8 Norm DIN 17662 (nur für Nenngrößen 22 und kleiner).
Sicherungsring: St = Stahl.
CuZn = Kupfer-Zink-Legierung.
④, Erläuterung

Durch die Aufrechterhaltung einer ausreichend hohen Vorspannung in der Schrauben-Mutter-Baugruppe sollen die Federscheiben verhindern, dass sich die Baugruppe löst. Dies kann z.B. durch Setzungseffekte in der Baugruppe verursacht werden. Die Angabe der Restfederkraft in der DIN 267-26 ermöglicht erstmals eine Beurteilung der Leistungsfähigkeit von Federscheiben. Da die Federkraft durch den Einsatz von Federringen gemäß dieser Norm (siehe DIN 267-26) realisiert werden kann, sind solche Scheiben nur für Schrauben-Mutter-Verbindungen für Schrauben der Festigkeitsklasse 5.8 oder kleiner geeignet. Als Federscheiben mit Sicherungsringen entwickelt wurden, war mit den damals verfügbaren Wärmebehandlungsmethoden nicht gewährleistet, dass die Scheiben während des Gebrauchs nicht brechen. Der Sicherungsring hatte die Aufgabe, Teile der Unterlegscheibe im Falle eines Bruchs festzuhalten und so weitere Schäden, insbesondere bei Elektroinstallationen, zu verhindern. Dieses Problem wurde inzwischen behoben und es ist beabsichtigt, den Standard nach einer fünfjährigen Übergangsfrist zurückzuziehen. Es wird empfohlen, anstelle der in dieser Norm angegebenen Federringe die Federringe nach DIN 128 zu verwenden.

Federscheiben werden in der Schraubenindustrie oft als Federscheiben bezeichnet. Es besteht aus Edelstahl und Kohlenstoffstahl, Kohlenstoffstahl wird auch als Eisen bezeichnet. Im Allgemeinen werden Federscheiben in den Größen M3, M4, M5, M6, M8, M10, M12, M14, M16 verwendet. Diese Spezifikationen werden häufiger verwendet. Nationaler Standard für Federscheiben GB/T 94.1-87, die Standardspezifikation für 2-48 mm Standard-Federscheiben. Referenzstandard GB94.4-85 „Technische Bedingungen für Federscheiben“. Federscheiben können als Lockerungsschutz dienen und die Vorspannungsfunktion erhöhen. Flache Unterlegscheiben haben diese Funktion nicht. Sie können verwendet werden, um die Kontaktfläche der Befestigung zu vergrößern, Reibung zwischen der Schraube und dem Werkstück zu verhindern und die Oberfläche der Verbindungsteile zu schützen, um zu verhindern, dass die Oberfläche des Werkstücks beim Anziehen der Schraube und Mutter zerkratzt wird. Bei einigen wichtigen Verbindungen, wie z. B. der hauptsächlichen Abhängigkeit von Druck zur Erzeugung von Reibung zur Kraftübertragung, werden keine Federscheiben verwendet, was zu einer Verringerung der Verbindungssteifigkeit und zur Vermeidung von Unfällen führt. Federscheiben können nicht verwendet werden. Wenn die Festigkeit der verbundenen Teile der unteren Verwendung einer Flachdichtung oder Flanschschrauben zur Vergrößerung der Kontaktfläche, bei Vibration, Impuls und Temperatur des Mediums relativ große Schwankungen aufweist, verwenden Sie unbedingt das Federpolster.

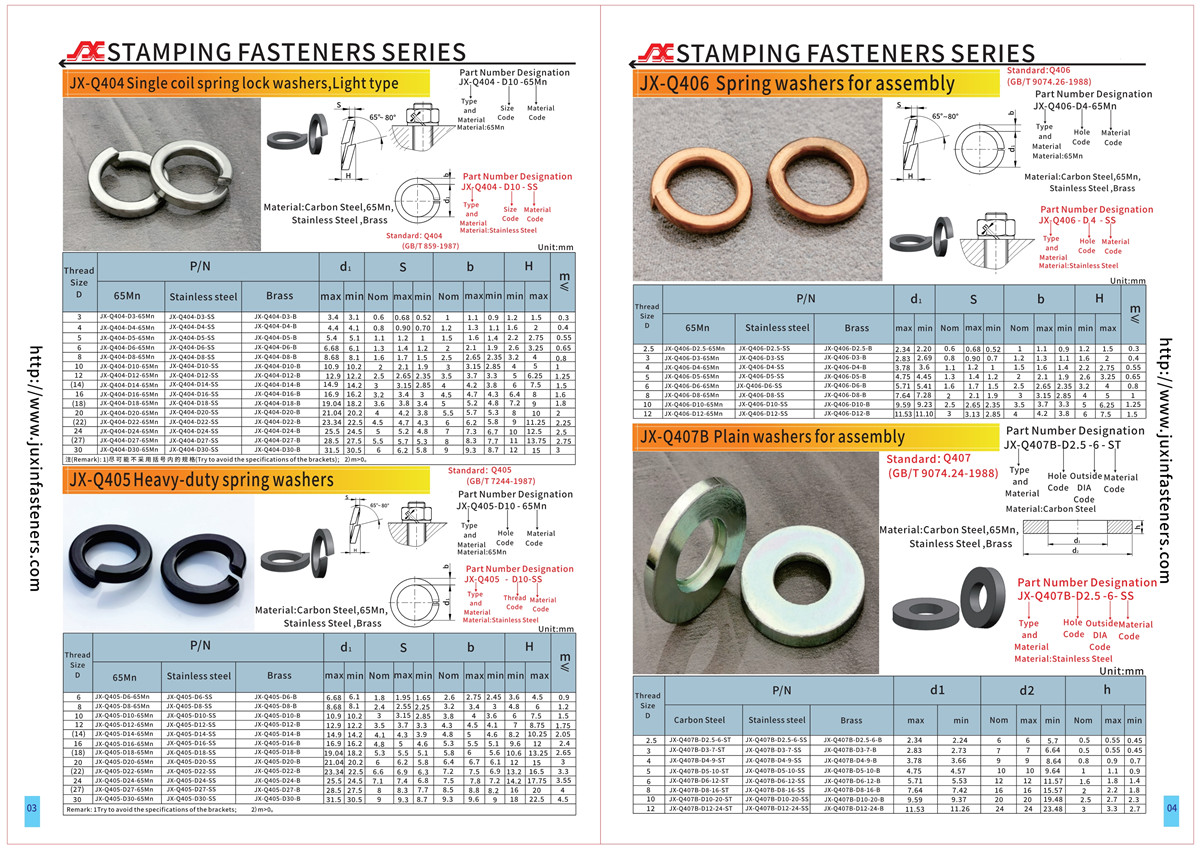

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 3–4 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

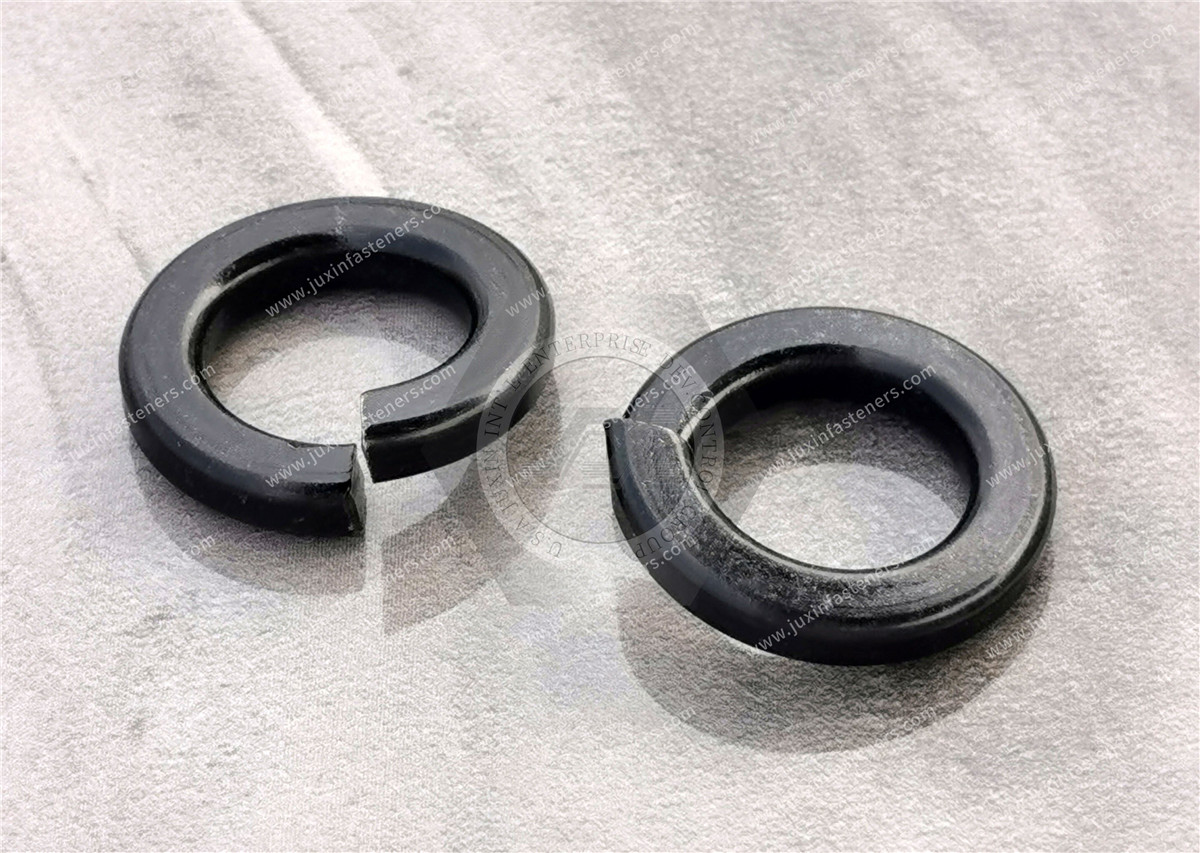

Hochleistungs-Federscheiben
