Flachdraht-Stopperring für Wellen, Speerenden, externe Sicherungsringe

Material: Stahl, Edelstahl, Messing, Kupfer, Stahl, Kohlenstofffederstahl, 65 Mn

Standard: Q433, QC/T 345, CNS 9075, JIS B 2804

Produktspezifikation

Abgeflachte Stahldraht-Sicherungsringe mit Zollwellen werden häufig in Lagerstütz- und Übertragungssystemen in der Luft- und Raumfahrt, im Automobilbau, im Maschinenbau und in anderen Bereichen eingesetzt und spielen die Rolle der Befestigung, Stützung und des Schutzes von Lagern. Im Vergleich zu Sicherungsringen aus anderen Materialien haben Sicherungsringe aus Stahldraht die Vorteile, dass sie leicht, korrosionsbeständig, gut elastisch, verschleißfest usw. sind und sich besonders für die Hochgeschwindigkeitsrotation von Lagern eignen.
Material: Kohlenstoffstahl, legierter Stahl. Material: 65Mn
Materialbeschreibung: 65Mn Federstahl. Chemische Zusammensetzung: Kohlenstoff C: 0,62 ~ 0,70 Silizium Si: 0,17 ~ 0,37 Mangan Mn: 0,90 ~ 1,20 Schwefel S: ≤ 0,035 Phosphor P: ≤ 0,035 Chrom Cr: ≤ 0,25 Nickel Ni: ≤ 0,30 Kupfer Cu: ≤ 0,25. Falthärte bearbeiten. Warmgewalzte Härte: 240~270HB Kaltgewalzte Weichhärte: 190~220HB Kaltgewalzte Harthärte: 300~340HB Wärmebehandlungshärte: 38~60HRC
Oberflächenbehandlung: Schwärzen (Abschrecken)
Inhalt der Oberflächenbehandlung: Schwärzen ist ein übliches Mittel zur Wärmebehandlung von Metallen. Das Prinzip besteht darin, eine Schicht aus oxidiertem Film auf der Oberfläche des Metalls zu erzeugen, um die Luft zu isolieren und so den Zweck des Rostschutzes zu erreichen. Schwärzen kann verwendet werden, wenn die Anforderungen an das Aussehen nicht hoch sind, und die Oberfläche von Stahlteilen schwärzen.

Diese externen Sicherungsringe werden häufig bei kleinen Motoren, schwerem Gerät und der Kraftübertragung verwendet und verfügen über abgeschrägte Enden, die Ihnen den Einbau und Ausbau erleichtern. Sie haben einen konstanten Querschnitt, was bedeutet, dass der Abstand zwischen ihrem Innen- und Außendurchmesser gleich bleibt, sodass sich auch der Abstand um ihren Umfang nicht ändert. Alle sind aus Federstahl für gute Festigkeit und Zuverlässigkeit gefertigt. Um Korrosion in trockenen Umgebungen zu widerstehen, sind sie mit Öl beschichtet. Kleine und mittelgroße Modelle von zyklischen Kugellenkungen in der Spindelbaugruppe mit Wellensicherungsring-Montage nach der Ventilhülsengrenze sind sehr verbreitet. Je nach Form des Wellensicherungsrings kann diese in die Welle mit einem Loch- (oder Nut-) Sicherungsring und die Welle mit einem abgeflachten Stahldraht-Sicherungsring, also einem gekerbten Sicherungsring, unterteilt werden. Wellensicherungsringe mit Löchern (oder Nuten) verfügen über spezielle Montagezangen zum Einsatz und können so schnell montiert und verschraubt werden.

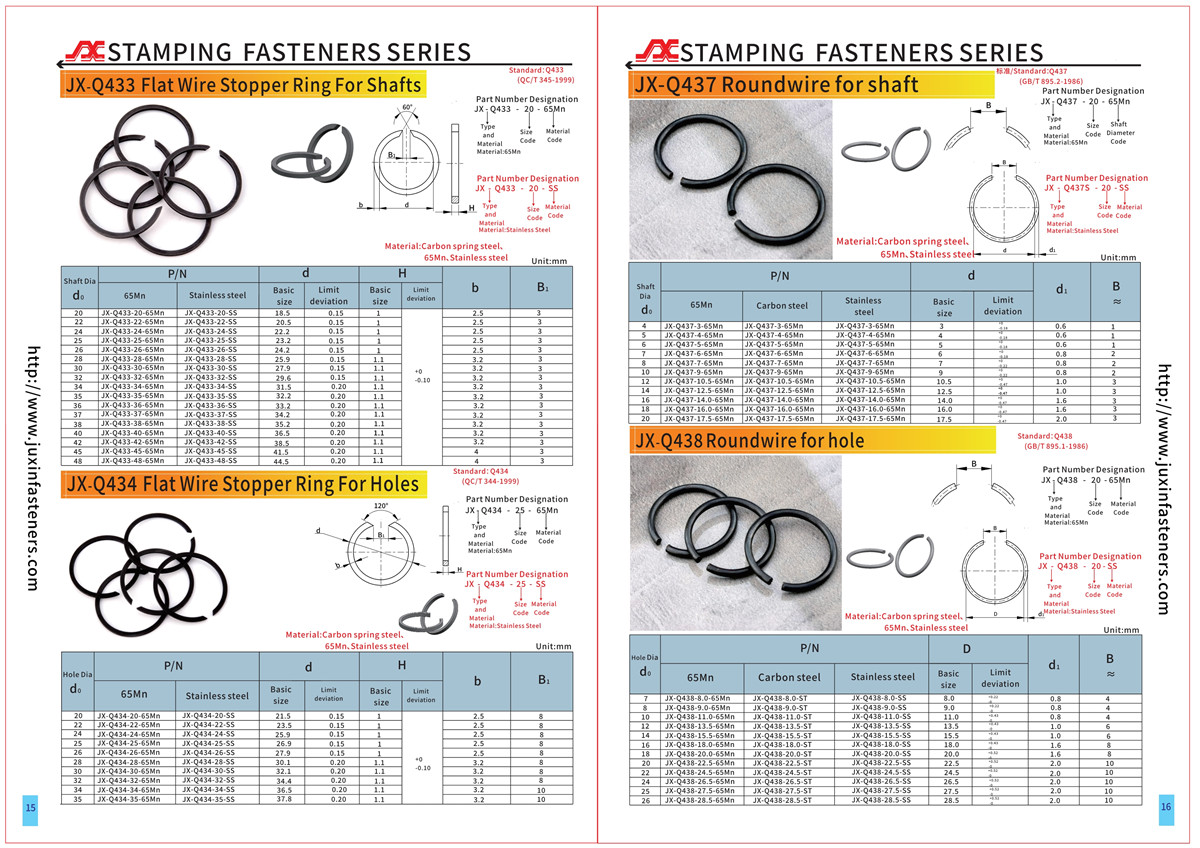

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 15–16 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

Flachdraht-Stopperring für Wellen
