Flachdraht-Stopperring für Löcher Fabrik China

Flachdraht-Stopperring für Löcher

Material: Stahl, Edelstahl, Messing, Kupfer, Stahl, Kohlenstofffederstahl, 65 Mn

Standard: Q434, QC/T 344, CNS 9075, JIS B 2804

Produktspezifikation

Diese externen Sicherungsringe werden häufig bei kleinen Motoren, schwerem Gerät und der Kraftübertragung verwendet und verfügen über abgeschrägte Enden, die Ihnen den Einbau und Ausbau erleichtern. Sie haben einen konstanten Querschnitt, was bedeutet, dass der Abstand zwischen ihrem Innen- und Außendurchmesser gleich bleibt, sodass sich auch der Abstand um ihren Umfang nicht ändert. Alle sind aus Federstahl für gute Festigkeit und Zuverlässigkeit gefertigt. Um Korrosion in trockenen Umgebungen zu widerstehen, sind sie ölbeschichtet. Festigkeit: 430–510 HV. Material: Kohlenstoffstahl, legierter Stahl
Material: 65Mn
Materialbeschreibung: 65Mn Federstahl. Chemische Zusammensetzung: Kohlenstoff C: 0,62 ~ 0,70 Silizium Si: 0,17 ~ 0,37 Mangan Mn: 0,90 ~ 1,20 Schwefel S: ≤ 0,035 Phosphor P: ≤ 0,035 Chrom Cr: ≤ 0,25 Nickel Ni: ≤ 0,30 Kupfer Cu: ≤ 0,25. Falthärte bearbeiten. Warmgewalzte Härte: 240~270HB Kaltgewalzte Weichhärte: 190~220HB Kaltgewalzte Harthärte: 300~340HB Wärmebehandlungshärte: 38~60HRC
Oberflächenbehandlung: Schwärzen (Abschrecken)
Inhalt der Oberflächenbehandlung: Schwärzen ist ein übliches Mittel zur Wärmebehandlung von Metallen. Das Prinzip besteht darin, eine Schicht aus oxidiertem Film auf der Oberfläche des Metalls zu erzeugen, um die Luft zu isolieren und so den Zweck des Rostschutzes zu erreichen. Schwärzen kann verwendet werden, wenn die Anforderungen an das Aussehen nicht hoch sind, und die Oberfläche von Stahlteilen schwärzen.

Verwendung eines Stahldraht-Sicherungsrings für das Loch
1. Verwenden Sie beim Einbau einen zur Mutter passenden Schraubenschlüssel.
2. Der Haltering muss festgeklemmt werden, indem die Backen in das Loch des Halterings eingeführt und der Ring festgeklemmt werden.
3. Befestigen Sie den Lochhaltering am Werkstück und schieben Sie dann den Drahthaltering in das Montageloch, nachdem Sie den Ring durch ein Loch auf eine Größe kleiner als das Montageloch verkleinert haben.
Es gibt kein spezielles Installationswerkzeug für Lochstahldraht-Sicherungsringe. Bei der Installation wird im Allgemeinen eine Seite des Stahldraht-Sicherungsrings in die Montagenut gedrückt und dann die andere Seite des Stahldraht-Sicherungsrings mit einer Spitzzange und anderen Werkzeugen festgehalten und mit großer Kraft in die Montagenut gedrückt. Der Nachteil dieser Art der Montage besteht darin, dass aufgrund des kleinen Kontaktpunkts zwischen der Spitzzange und dem Stahldraht-Sicherungsring keine Positionierung erfolgt und die Montage einfach ist mit dem Stahldraht-Sicherungsring im Verlauf der Spitze der Spitzzange mit großer Kraft abzurutschen, und wenn er einmal abgerutscht ist, wird die Kraft der Spitzzange nicht mehr gering sein. Die Kraft ist nicht gering, sobald die Spitzzange abrutscht, lässt sie sich nicht leicht einsammeln und kann sich selbst stechen. Wenn man gleichzeitig die Hand zum Drücken der Spitzzange nimmt, kann man auch sehr leicht in die Öffnung des Stahldraht-Sicherungsrings stechen, was zu Verletzungen, der Unfallsicherheit, aber auch zu einer leichten Beschädigung des Werkstücks führt.
Bei der Installation des Lochs mit einem Stahldraht-Sicherungsring-Installationsgerät, einschließlich der Grundplatte, installiert in der Grundplatte durch die Drehachse und kann sich um die Drehachse des festen Sitzes drehen, im festen Sitz der Hydraulikzange befestigt, in den Backen des festen Druckblocks und des mobilen Druckblocks der Hydraulikzange installiert, in der Lage, sich zum festen Druckblock und mobilen Druckblock unterhalb des Montagesitzes zum Platzieren des Werkstücks zu bewegen, wird der Stahldraht-Sicherungsring bei der Installation des Werkstücks an der Nut platziert, die festen Druckblöcke und die mobilen Druckblöcke unten Die Fläche des festen Druckblocks und des mobilen Druckblocks hat einen Begrenzungsschlitz, der Stahldraht-Haltering kann in den Begrenzungsschlitz eindringen, der feste Druckblock ist relativ zur hydraulischen Klemme fixiert, die hydraulische Klemme ist in der Lage, den mobilen Druckblock in die Nähe des festen Druckblocks zu treiben, um den Stahldraht-Haltering zusammenzudrücken; Es umfasst außerdem eine Druckhülse, die auf der Oberseite des festen Druckblocks montiert ist, und den beweglichen Druckblock innerhalb der Buchse. Die Druckhülse ist in der Lage, den Stahldraht-Sicherungsring in die Montagenuten des Werkstücks zu drücken.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 15–16 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

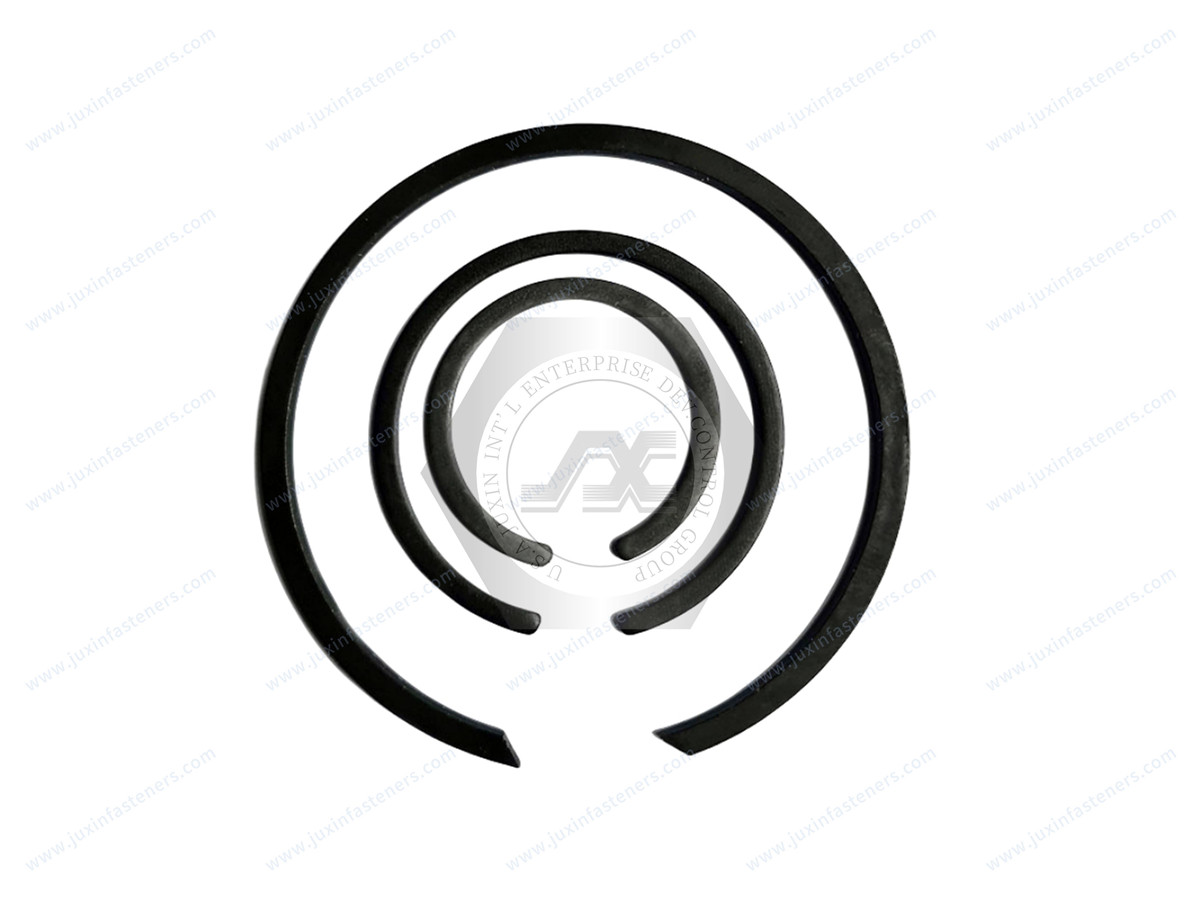

Flachdraht-Stopperring für Löcher
