„E“-Ringe/Sicherungsscheiben (Sicherungsscheiben für Wellen)Sicherungsscheiben für Wellen

Material: Stahl, Edelstahl, Messing, Kupfer, Stahl, Kohlenstofffederstahl, 65 Mn

Standard: GB /T 896, Q436, DIN 6799, JIS B 2804 (ER), UNI 7434, ANSI B 27.7 (3CM1), JIS B 2805, CNS 9076

Produktspezifikation

Offene Sicherungsringe haben eine E-förmige Öffnung, auch Blumen-Sicherungsringe oder E-förmige Sicherungsringe genannt, und werden üblicherweise zur Begrenzung der axialen Position von Lagern verwendet. Die Spezifikationen unserer offenen Sicherungsringe gelten für Wellennutdurchmesser von 1,2 mm bis 30 mm.
Das Material des offenen Sicherungsrings ist im Allgemeinen Federstahl mit einer Härte von 460–580 HV. Auch Edelstahl ist erhältlich, in der Regel in der Güte 1.4122.
Oberflächenbeschichtung: Die Oberfläche eines Federstahl-Sicherungsrings mit offenem Ende ist im Allgemeinen geschwärzt und geölt. Aufgrund der Verformung des Sicherungsrings während der Installation ist es selten, dass die Oberfläche von galvanisch verzinkten (Wasserstoffversprödungs-Bruchgefahr) und nicht elektrolytisch mit Zinklamellen beschichteten Produkten (Abblättern der Beschichtung) sichtbar ist. Die Oberfläche eines Federstahl-Sicherungsrings mit offenem Ende ist im Allgemeinen geschwärzt und geölt.

Zu den spezifischen Arten von Sicherungsringen gehören: Sicherungsringe mit Kegelstiftsicherung, Sicherungsringe mit Schraubensicherung, Sicherungsringe mit Sicherungsringen mit Sicherungsringen, Sicherungsringe aus Stahldraht, elastische Sicherungsringe für Löcher, elastische Sicherungsringe für Wellen, Sicherungsringe für Wellenenden mit Schraubenbefestigung, Sicherungsringe für Wellenenden mit Bolzenbefestigung, Sicherungsringe aus Stahldraht für Löcher, Sicherungsringe aus Stahldraht für Wellen usw. Aufgrund seines Funktionsmechanismus und seiner strukturellen Eigenschaften kann er in zwei Kategorien unterteilt werden: geschnittener Sicherungsring und elastischer Sicherungsring. Ein geschnittener Sicherungsring ist eine Art Wellensicherungsring. Mit Hilfe seiner Elastizität und der ziehenden Öffnung wird der Sicherungsring in die Nut gedrückt, um die Seite des Rings durch das Ende der Lochpositionierung zu halten und die axiale Verschiebung der Teile zu begrenzen. Es handelt sich um ein sehr wichtiges mechanisches Teil mit einem breiten Anwendungsspektrum, z. B. in hydraulischen Systemen, pneumatischen Systemen und verschiedenen mechanischen Geräten in der Wellennut oder Lochnut.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 13–14 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

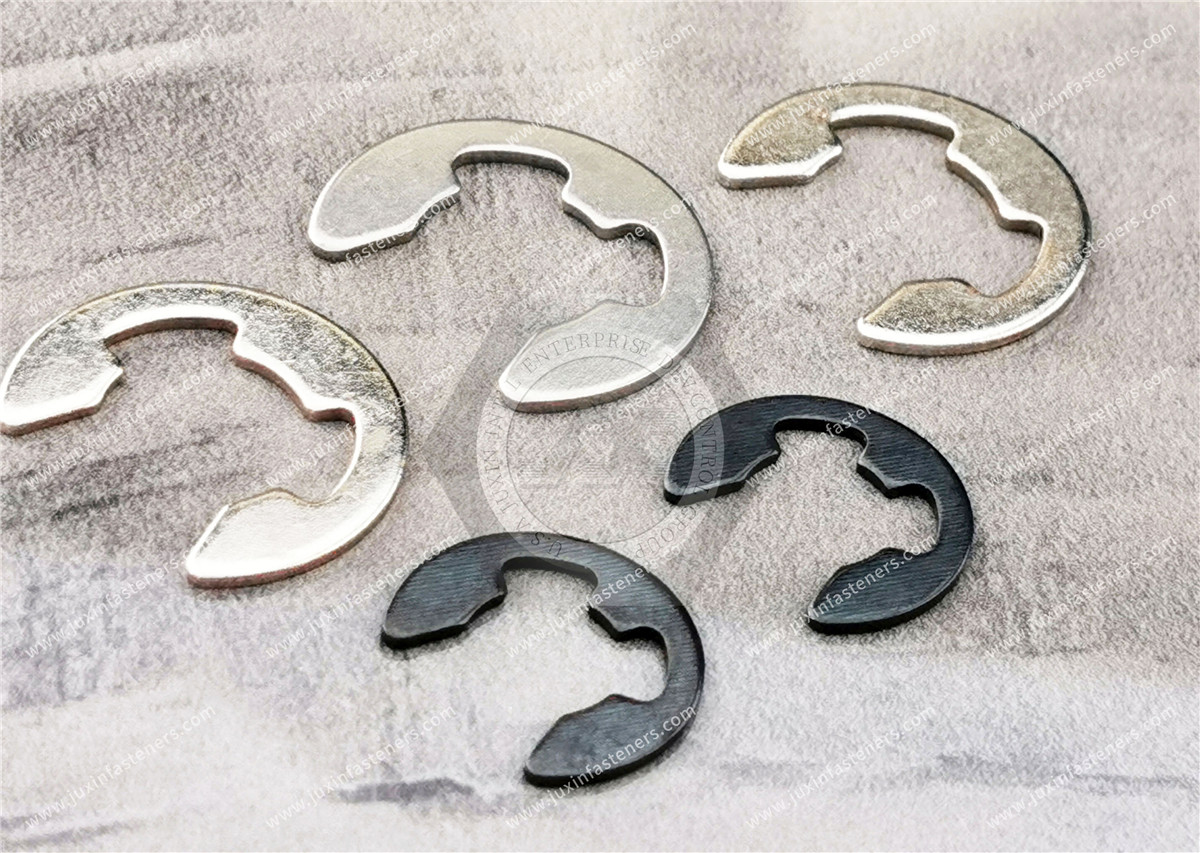

„E“-Ringe/Sicherungsscheiben (Sicherungsscheiben für Wellen)
