JUXIN-BEFESTIGUNGEN
USA JUXIN INT'L ENTERPRISE DEV.
Material SUS304.316 elastische Härtungsbehandlung, SK5.65Mn: Edelstahl, Federstahl, 65Mn
Standard: DIN471, YJT 7026 (N1460/NAS)
Produktspezifikation
①, Härteanforderungen: Wellendurchmesser d≤48mm, Härte 470-580 HV oder 47-54 HRC
48mm＜Wellendurchmesser d≤200mm, Härte 435-530 HV oder 44-51 HRC
200 mm＜Wellendurchmesser d≤300 mm, Härte 390-470 HV oder 40-47 HRC.
②, Maß n darf den Maximalwert von Maß a nicht überschreiten.
Die Härte von Wellensicherungsringen nach DIN 471 wird wie folgt angegeben:
d 1 ≤ 48 mm Härte: 470 HV-580 HV
48 mm < d1 ≤200 mm Härte: 435 HV-530 HV
200 mm < d1 ≤300 mm Härte: 390 HV - 470 HV

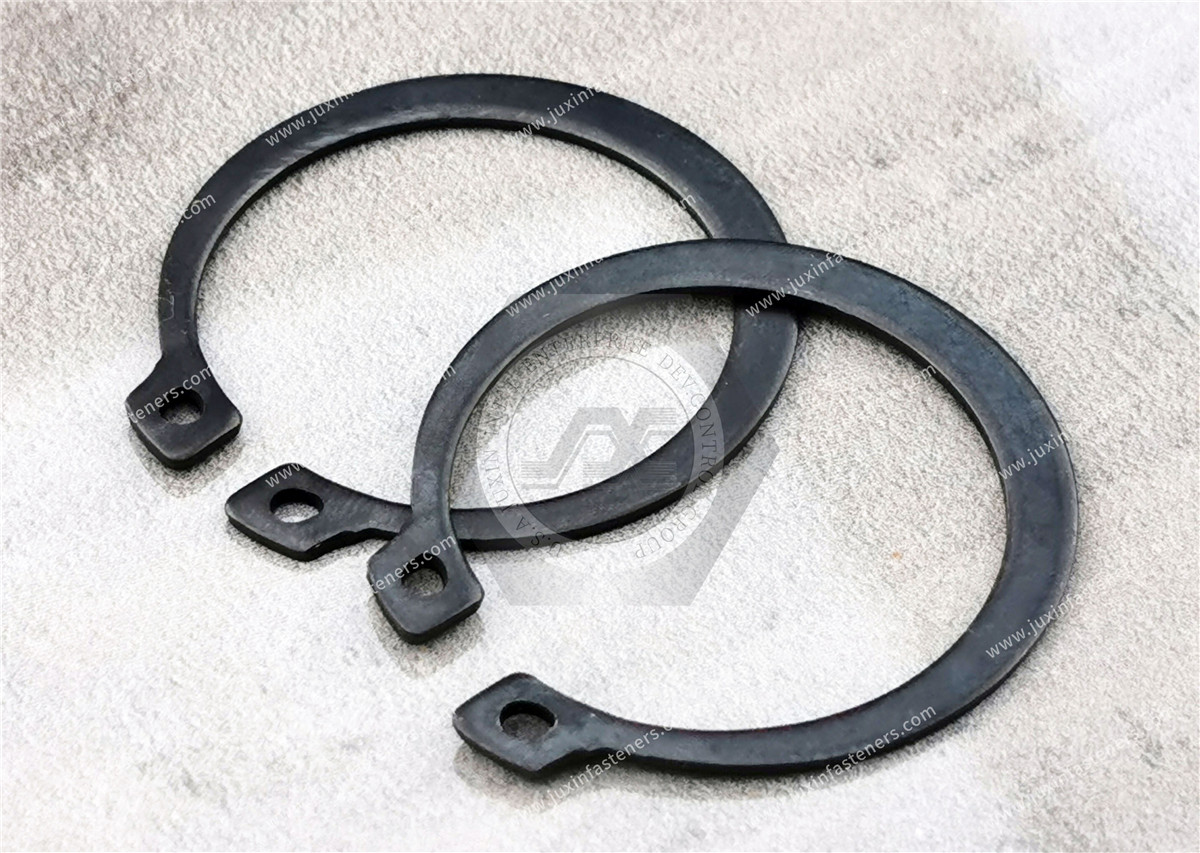

Bezüglich der Oberflächenbehandlung von Wellensicherungsringen: Die Oberfläche von Wellensicherungsringen aus Federstahl ist im Allgemeinen geschwärzt und geölt. Aufgrund der Verformung, die beim Einbau des Rings erzeugt werden muss, sind Produkte mit einer Verzinkung auf der Oberfläche (Wasserstoffversprödungsbruchrisiko) und nichtelektrolytischen Zinklamellenbeschichtungen (Abplatzen der Beschichtung) selten zu sehen, und es wird Kunden nicht empfohlen, Wellensicherungsringe mit Beschichtung zu wählen.
Die wichtigsten Routineprüfungen für Sicherungsringe sind Härteprüfungen und Biegeprüfungen.
Materialhärteprüfung: Vickers-Härte in Anlehnung an DIN EN ISO 6507-1
Härteprüfung: Die Vickers-Härte bezieht sich auf DIN EN ISO 6507-1

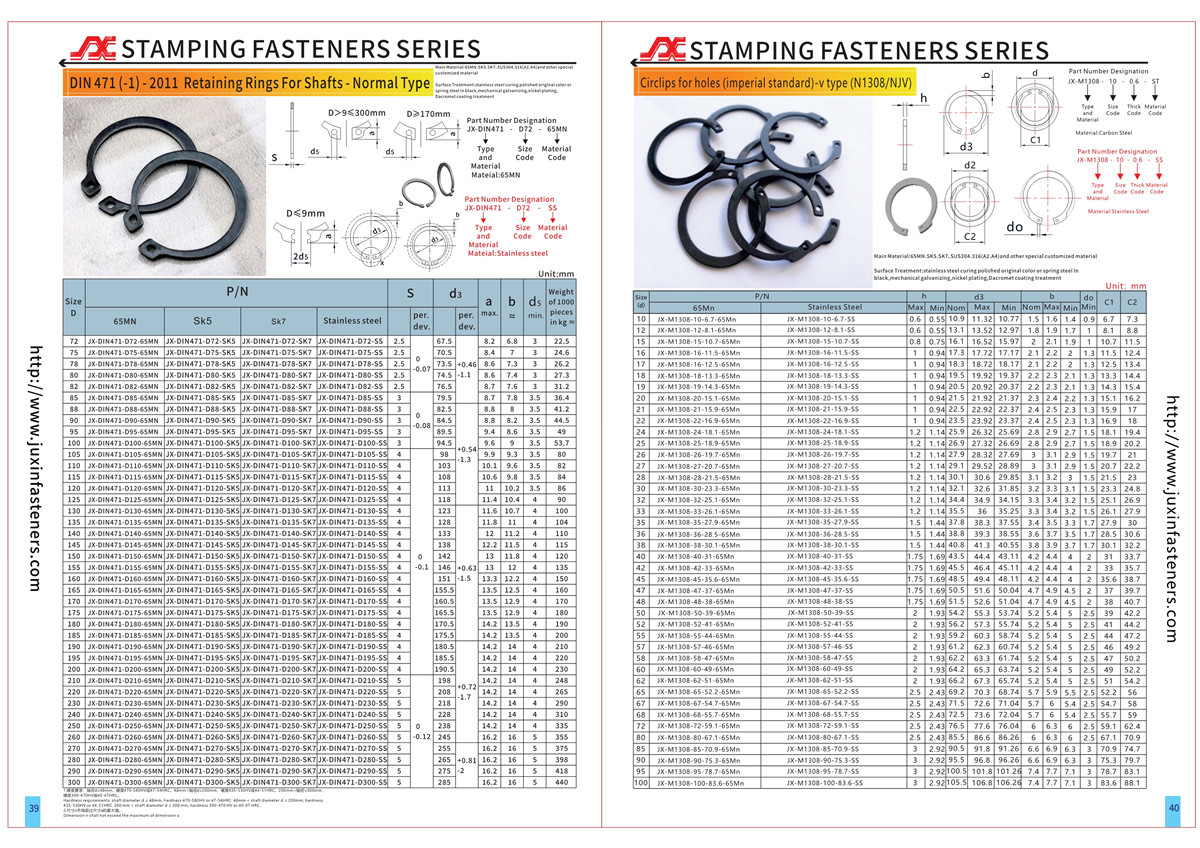

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 39–40 Seiten).
ProductPackaging
Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.
ProductPictures
