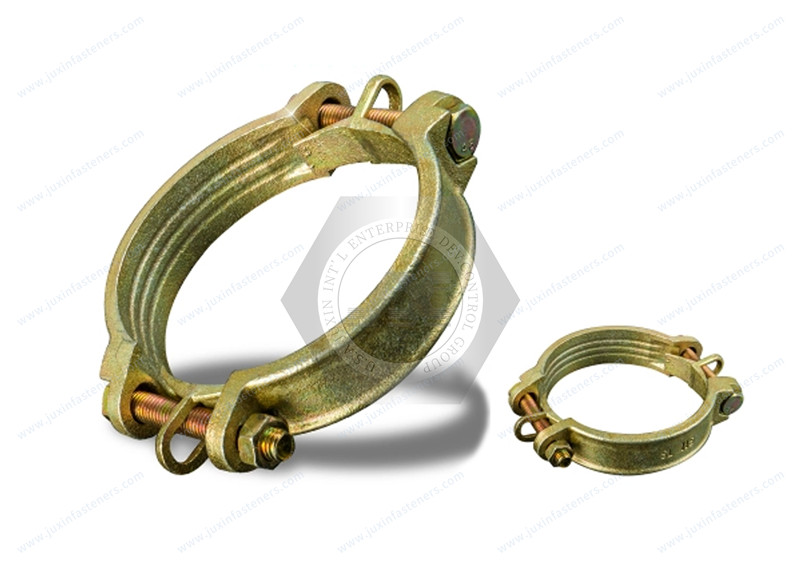

DIN3017-2-2002 SchlauchschelleTeil2 TypB2 Schelle mit Klemmflansch

Material: Edelstahl SUS304.316, Kohlenstoffstahl

Norm: DIN3017

Produktspezifikation

①, Klemmteile müssen nicht der Zeichnung entsprechen, lediglich die angegebenen Maße sind einzuhalten.
③, Sechskantschrauben nach DIN EN ISO 4017, jedoch mit Schlitzen nach DIN 962.
④, Sechskantschrauben nach DIN EN ISO 4017.
⑤, a) Materialkürzel Schlauchschelle W1: Schrauben: Festigkeitsklasse 8.8 nach DIN EN ISO 898-1; Schlauchschellenbänder, Anschlüsse und Backen: Stahl mit einer Mindestzugfestigkeit von 400 MPa (Sorte muss vom Hersteller ausgewählt werden).
b) Werkstoffkürzel Schlauchschelle W3: Schrauben: Stahlgruppe A2-70 nach DIN EN ISO 3506-1; Schlauchschellenbänder, Anschlüsse und Backen: Korrosionsbeständiger Stahl der Güteklasse 1.4016 gemäß DIN EN 10088-2 oder gleichwertig (Sorte muss vom Hersteller ausgewählt werden).
c) Werkstoffkürzel Schlauchschelle W4: Schrauben: Stahlgruppe A2-70 nach DIN EN ISO 3506-1; Schlauchschellenbänder, Kupplungen und Backen: Korrosionsbeständiger Stahl der Güteklasse 1.4301 gemäß DIN EN 10088-2 oder gleichwertig (Sorte muss vom Hersteller ausgewählt werden).
d) Werkstoffkürzel Schlauchschelle W5: Schrauben: Stahlgruppe A2-70 nach DIN EN ISO 3506-1; Schlauchschellenbänder, Anschlüsse und Backen: Stahlsorten 1.4401, 1.4436, 1.4571 oder gleichwertige korrosionsbeständige Stähle nach DIN EN 10088-2 – für Seewasser und nicht magnetisch (Sorte muss vom Hersteller ausgewählt werden)
e) Sonstige vereinbarte Materialien; Anstelle von Abkürzungen müssen Materialgüten angegeben werden.

Dichtschließende Bolzenklemmen mit hohem Drehmoment für feste Schläuche. Klemmen bieten zusätzliche Haltekraft bei Anwendungen mit hohem Drehmoment. Das Bolzendesign sorgt für gute Festigkeit und sorgt für eine 360°-Dichtung, um Undichtigkeiten zu verhindern. Klemmen weisen eine angemessene Korrosionsbeständigkeit auf. Sie sind für feste Kunststoff- und Gummischläuche geeignet. Sie werden nicht für die Verwendung mit Spiraldrahtschläuchen und Hydraulikschläuchen empfohlen. Überschreiten Sie nicht das maximale Drehmoment, da sonst die Klemmen beschädigt werden können.
Doppelbolzen – Die Anzugskraft wird gleichmäßig auf beide Seiten der Klemme verteilt. Diese Klemmen lassen sich zur einfachen Installation vollständig öffnen und verfügen über verstärkte Bolzenösen, um zu verhindern, dass sich die Klemme aus der Ausrichtung verbiegt. Doppelbolzen mit Sätteln – Wie die Doppelbolzenklemmen, außer dass diese über zwei Sättel verfügen, um einen gleichmäßigen Druck um Schläuche mit großem Durchmesser aufrechtzuerhalten.
Hinweis: Messen Sie bei der Auswahl einer Schelle den Außendurchmesser Ihres Schlauchs mit installierter Armatur.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 79–80 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

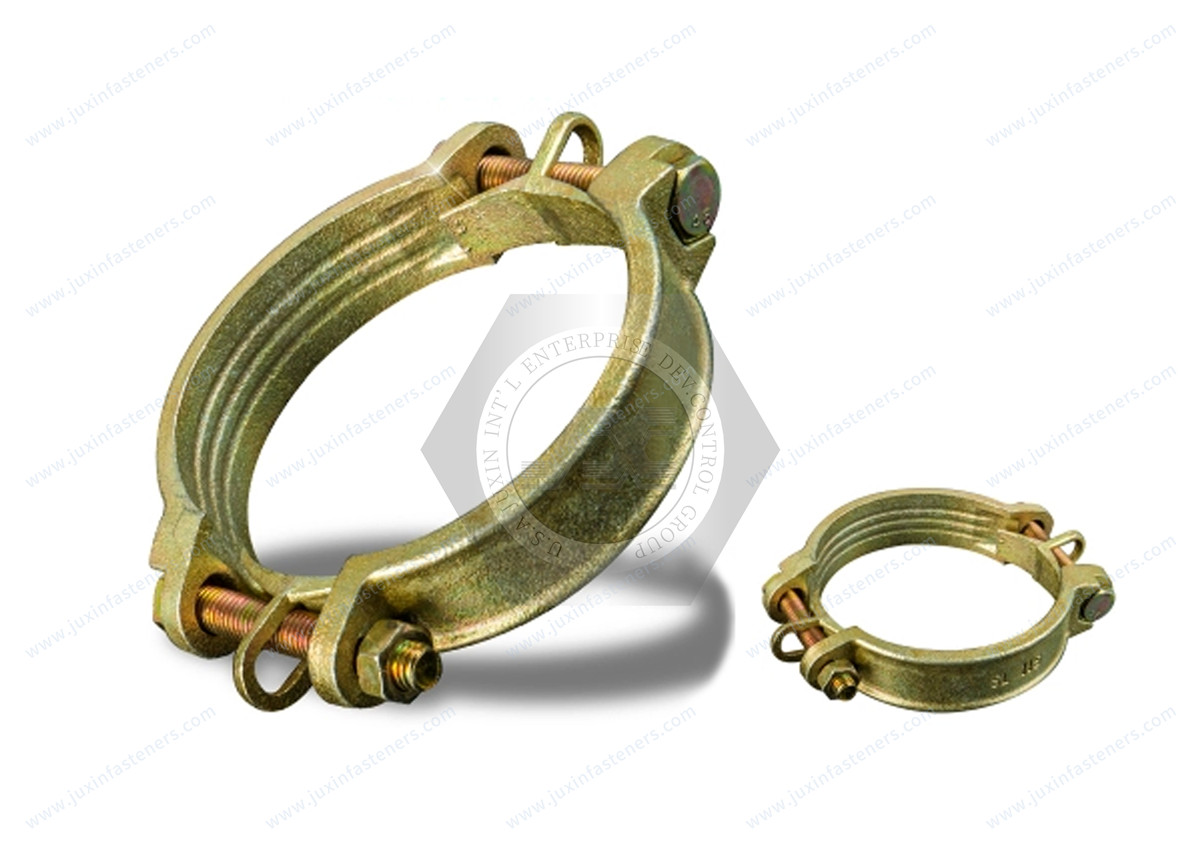

DIN3017-2-2002 SchlauchschelleTeil2 TypB2 Schelle mit Klemmflansch
