DIN2093 Schmetterlingsscheibe

Hauptmaterial: S60C.65Mn oder SUS304.316 (A2.A4) und andere spezielle kundenspezifische Materialien.
Standard: NFE25510, DIN6796-HS

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Hochfeste Scheibenscheiben mit stärkerer elastischer Spannung, die in Hochgeschwindigkeits-Schienenwagen mit starker Belastung zum Schutz vor Lockerungsverbindungen verwendet werden.
Name: Hochspannungs-Schmetterlingsscheiben DIN6796-HS
Hauptmaterial: S60C, 65Mn, 60Si2Mn, 50CrVA oder SUS304, 316 (A2, A4) und andere spezielle kundenspezifische Materialien.
Oberflächenbehandlung: Edelstahl gehärtet und in Originalfarbe poliert oder Federstahl phosphatschwarz, mechanisch verzinkt, vernickelt, Dacromet-beschichtet. (Herstellungsanforderungen: 42-52HRC)
Allgemeine Spezifikationen: M2, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30 und so weiter.

Hochfeste Scheibenscheiben haben eine stärkere elastische Spannung und werden in stark kraftbelasteten Hochgeschwindigkeitstriebwagen verwendet, um ein Lösen zu verhindern und Verbindungselemente zu befestigen. Tellerfederscheiben gehören zur Kategorie der Sicherheitsbefestigungen, daher ist für die professionelle Herstellung eine höhere Kapazität erforderlich, es müssen statische Unterdruck- und dynamische Druckbelastungstests durchgeführt werden! Hochspannungs-Unterlegscheiben mit einem breiten Anwendungsspektrum. Ein Bolzen mit der Hochspannungs-Verriegelungsfunktion der Unterlegscheibe eignet sich für die Konstruktion hochfester harter Verbindungen, die Herstellung von Scheibenscheiben und die Anwendung vieler Bedingungen, die von der Notwendigkeit eines wissenschaftlichen Verständnisses und einer Bewertung betroffen sind, da es sonst schwierig ist, die gewünschten Sicherheitsmerkmale zu erreichen!
Herstellungsimplementierungsstandards: gemäß DIN6796-HS-Standards. Spezifikationen: M6-M30-Modelle können auch kundenspezifische Dienstleistungen anbieten. Hauptmaterialien sind S60C, 60Si2mn, 51crav4 und SUS304\SUS316-Sonderlegierungen usw. durch isotherme Feinhärtung nach Phosphatschwarz, mechanischer Zink- und Zink-Aluminium-Beschichtungsoberflächenbehandlung! Sicherheitsscheiben sind nicht für die chemische Oberflächenbehandlung geeignet! Die meisten Standard-Tellerfederscheiben erfüllen manchmal nicht vollständig die Konstruktionsanforderungen, indem sie individuell berechnet und angepasst werden, um die idealen Sicherheitsmerkmale zu erhalten!
Vorteile und Merkmale: hohe Axiallast, hohe Ermüdungslebensdauer, Kompensation hoher Lastabfälle (verursacht durch Temperaturunterschiede), wirksame Reduzierung der negativen Auswirkungen dynamischer Lasten, Lockerungsschutz, hohe Elastizität, gleichmäßige Lastkonzentration und hohes Maß an Sicherheit.
Anwendung: Dieses Produkt wird heute häufig in Elektrogeräten, Aufzügen, Türmen, mechanischen Geräten und medizinischen Maschinenprodukten zur Unterstützung scheibenförmiger, verbesserter Befestigungsprodukte verwendet. Die Qualität entspricht der deutschen Norm DIN6796 für Scheibenfedern.

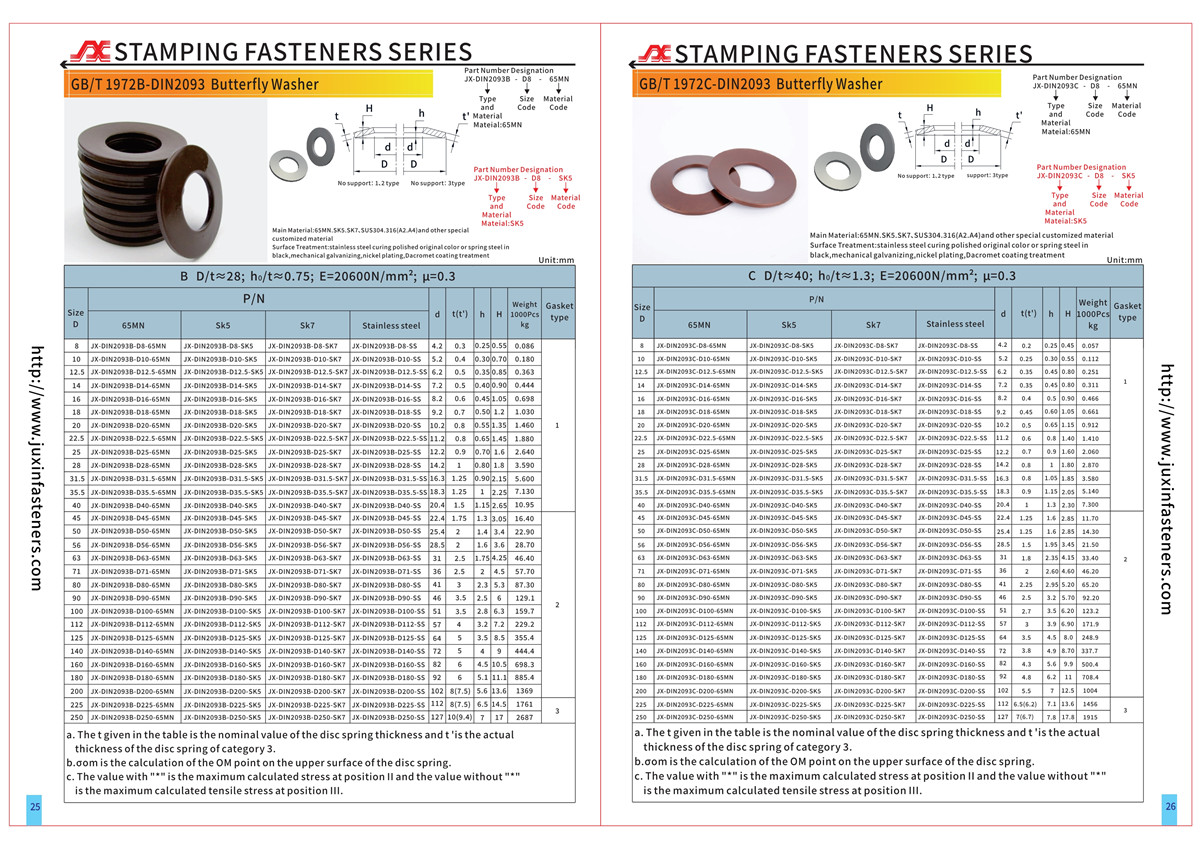

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 25–26 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

DIN2093 Schmetterlingsscheibe
