DIN 983-2011 Sicherungsring für Zahnwelle Sicherungsringe mit Laschen für Wellen

Material SUS304.316 elastische Härtungsbehandlung, SK5.65Mn: Edelstahl, Federstahl, 65Mn

Standard: DIN 983, YJT 7004 (983L/ALL

Produktspezifikation

Sicherungsringe für Wellen mit Zähnen sind ringförmige Teile, die auf der Welle befestigt werden, um zu verhindern, dass sich andere auf der Welle montierte Teile lösen und abfallen. Sie werden im Drahtstanzverfahren hergestellt und haben einen runden Querschnitt.
Der Sicherungsring für Wellen mit Zähnen hat die Aufgabe, ein axiales Lösen von Wälzlagern und Zahnrädern durch den Lagerdeckel und seine Befestigungsschrauben zu verhindern. Beide Seiten des Halterings müssen parallel sein, die Maßgenauigkeit ist jedoch nicht hoch. Um die Montage zu vereinfachen, ist eine Spielpassung zwischen der Bohrung des Sicherungsrings und der Welle erforderlich.
Es gibt keine Relativbewegung zwischen dem Haltering und der Welle mit Zähnen, und die Abmessungen des Halterings für die Welle mit Zähnen haben keinen Einfluss auf die Genauigkeit der Bewegung. Um die Bearbeitung zu erleichtern, ist die Toleranzklasse der Bohrung auf IT9 festgelegt. Es gibt zwei Möglichkeiten, die Passung zwischen dem Loch des Sicherungsrings und der Welle als Spielpassung zu gestalten: Die eine besteht darin, das Loch des Sicherungsrings so groß wie möglich zu machen. Die zweite besteht darin, die Welle in eine abgestufte Welle mit den gleichen Grundabmessungen und einer kleinen Abweichung umzuwandeln, sodass die Welle und das Wellensicherungsringloch noch kleiner auf die Welle passen.
Sicherungsringe für Wellen mit Zähnen sind eine Art Lochbewegung, die auf einer geschlitzten Welle montiert und als Vorrichtung verwendet wird. Der Innendurchmesser dieses Sicherungsrings ist etwas kleiner als der Innendurchmesser der montierten Welle. Die Installation sollte mithilfe einer Sicherungsringzange erfolgen, die Backen in die Backenlöcher des Halterings einführen und den Haltering verspannen, bevor er in die vorbearbeitete Wellennut eingesetzt werden kann.

Wie der Name schon sagt, wird ein Wellensicherungsring üblicherweise am Lager verwendet. Seine Aufgabe besteht darin, unnötigen Axialschlag des Lagers zu verhindern. Sehr oft erwähnen wir die Welle mit der Feder, die Welle mit dem elastischen Haltering, die Welle mit der Haltekarte und die Welle mit dem Ring, wobei es sich auch um die Welle mit dem Haltering handelt. Die Aufgabe des Wellenhalterings besteht darin, die axiale und rotatorische Verschiebung zu begrenzen, Abweichungen oder Erschütterungen der Welle bei der Verwendung zu verhindern, aber auch die äußere Krafteinwirkung der Welle bei Bruch oder Verformung zu verhindern. Sicherungsringe bestehen in der Regel aus Metall- oder Kunststoffmaterialien und zeichnen sich durch Verschleißfestigkeit, Korrosionsbeständigkeit und Hochtemperaturbeständigkeit aus und eignen sich für eine Vielzahl mechanischer Geräte und industrieller Anwendungen.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 45–46 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

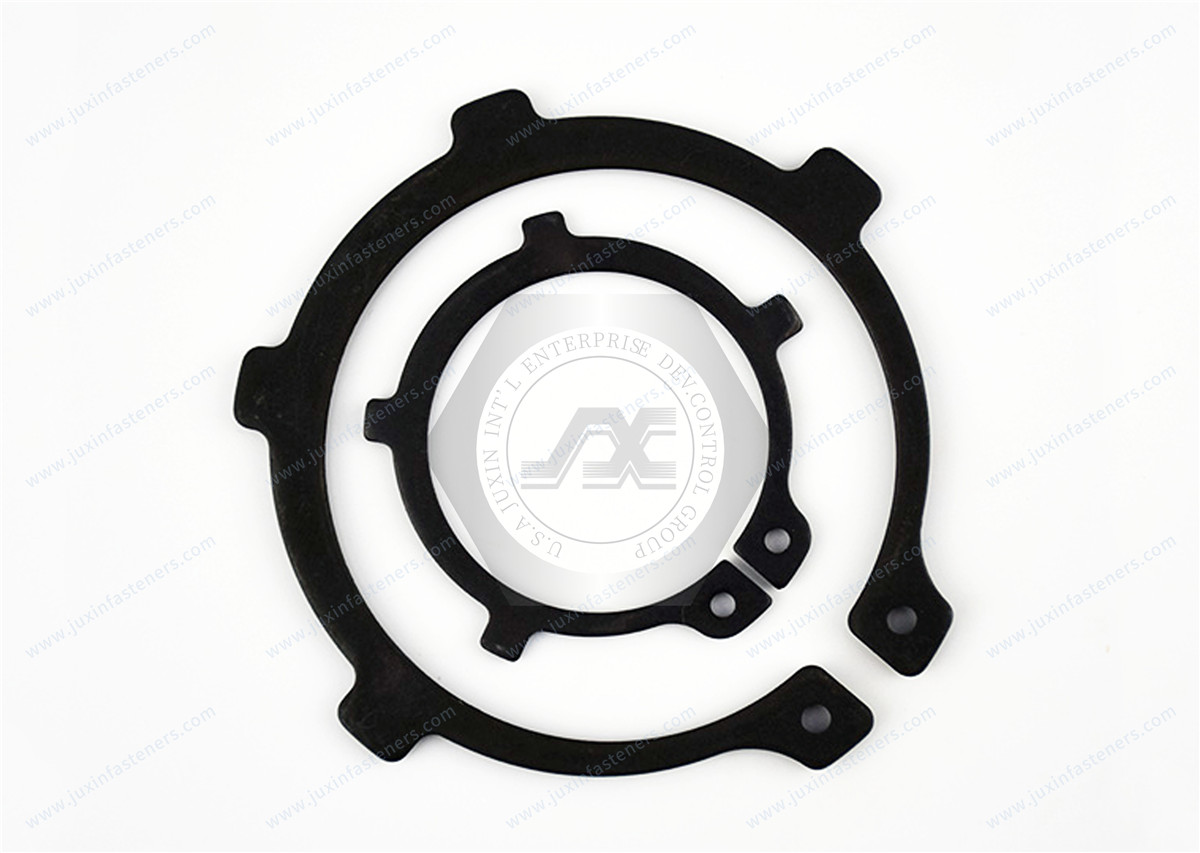

DIN 983-2011 Sicherungsring für Zahnwelle
