Abmessungen der Federscheiben vom Typ B (mittelbreite Version)

Material: Stahl, Edelstahl, Messing, Kupfer, Stahl, Kohlenstofffederstahl, 65 Mn

Form der Rastkanten.

Form S (klein)
Form M (Mitte)
Form B (breit)
Form Z (für Schrauben mit zylindrischer Kopfform)
Form K (für elektrische Kontakte)

Jetzt nachfragen Nächste Produkte

Produktspezifikation

SKB-Unterlegscheiben mit großen Zähnen schützen Verbindungsflächen effektiv, sind wiederverwendbare, unabhängige Materialien, weisen geringe Drehmomentschwankungen während der Installation auf, drehen sich beim Drehen von Schrauben nicht um und passen auf alle Standard- und Messgewinde.
Name: SKB große französische Unterlegscheiben
Hauptmaterial: S60C oder SUS304316 (A2.A4) und andere spezielle kundenspezifische Materialien. (Kohlenstoffstahlhärte 40–47 HRC) (Edelstahl 300–500 HV)
Oberflächenbehandlung: Edelstahl gehärtet und farbig poliert oder Federstahl phosphatschwarz, mechanische Verzinkung, Vernickelung und Dacromet-Beschichtung. Der wirksame Schutz gegen selbsttätiges Lösen und Abschrauben.
Die Fächerscheiben „SK“ und „NSK“ (verbesserte Konstruktion) verhindern ein selbsttätiges Lösen von Schraubverbindungen und Beschädigungen der Auflageflächen und daraus resultierende Schwankungen der Anzugsdrehmomente, wie sie bei Schraubensicherungen mit Zähnen auftreten, werden bei Sicherungsscheiben durch die besondere geometrische Form der Sperrkanten vermieden. Der wirksame Schutz gegen selbsttätiges Lösen und Ausdrehen.
Die gezahnte Sicherungsscheibe „SK“ verhindert das Selbstlockern von Schraubverbindungen. Beschädigungen der Auflageflächen und daraus resultierende Schwankungen der Anzugsdrehmomente, wie sie bei Schraubensicherungen mit Zähnen auftreten, werden bei Sicherungsscheiben durch die besondere geometrische Form der Sicherungskanten vermieden.

Sicherungsscheiben der Serie „SK“ mit Zähnen können durch die spezielle Geometrie der Sicherungskante das Lösen von Gewinden wirksam verhindern und so Schäden an der Oberfläche der Schraubverbindung wirksam vermeiden, um den Auswirkungen von Drehmomentänderungen standzuhalten. Die Unterlegscheibenoberfläche verfügt über vergrößerte S-Typ-Zähne, um den Lockerungsschutzkoeffizienten zu verbessern. Die französischen Sicherungsscheiben der Serie „SK“ sind in vier verschiedenen Modellen erhältlich: SKS – SKM – SKB – SKZ, alle verfügen über eine ausgezeichnete Lockerungsschutzleistung. Die französischen Sicherungsscheiben der Serie „SK“ gibt es in vier verschiedenen Modellen: SKS – SKM – SKB – und SKZ. Alle verfügen über eine hervorragende Lockerungsschutzleistung (klein), M-Typ (mittel), B-Typ (groß), Z-Typ (Zylinderkopfschrauben)
Verwendung von SKB-Unterlegscheiben: Sicherungsscheiben vom Typ B für die Verbreiterungskonstruktion, die im Kopf der größeren Kontaktfläche des Bolzens verwendet werden, desto größer ist die Kontaktvorspannung und die Verriegelungswirkung ist besser!
Geeignet für: Langlöcher, Verbindungsbauteile mit dynamischer Belastung, Blechteile.
Herstellung von SKB-Unterlegscheiben: Implementierungsstandard für SKB-Sicherungsscheiben. Spezifikationen: M6-m12-Modelle. Auf Wunsch auch kundenspezifisch lieferbar.
Hauptstahlqualität: SUS304.316, A2.A4 Super-Edelstahl usw.
Gehärtete Sorte: HV350 Entspricht der Festigkeitsklasse 10. Oberflächenbehandlung: gehärtet, poliert und gereinigt, effektiv über 800 Stunden getestet, vollständig konform mit den EU-ROHS-Standards.
Nach dem Aushärten sind die Sicherungsscheiben leicht magnetisch, das ist normal, die Materialzusammensetzung und Salzsprühnebel ändern sich nicht!

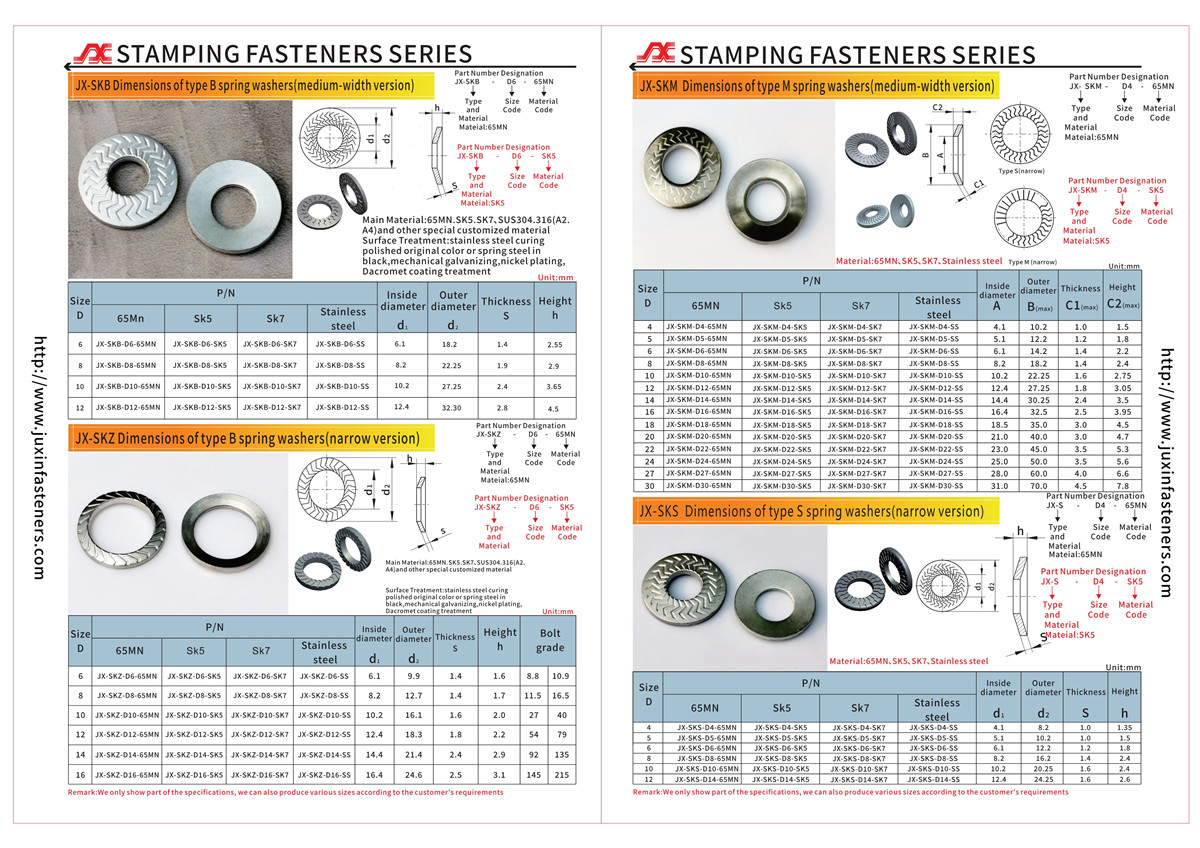

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 17–18 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

ProductPictures

Abmessungen der Federscheiben vom Typ B (mittelbreite Version)
