JUXIN-BEFESTIGUNGEN
USA JUXIN INT'L ENTERPRISE DEV.
Material SUS304.316 elastische Härtungsbehandlung, SK5.65Mn: Edelstahl, Federstahl, 65Mn
Standard: GB/T 894.1, YJT 7023 (N1401/NAW)
Produktspezifikation
Der elastische selbstsichernde Sicherungsring ist ein maßgeschneiderter Sicherungsring, der dazu dient, die Rotationskapazität des Halterings zu erhöhen, wodurch er sich ideal für Anwendungen mit hohen Anforderungen an die Rotationskapazität eignet. Die Selbstsicherungsfunktion wird durch einen Vorsprung und eine Nut erreicht, die ineinandergreifen können, um zu verhindern, dass sich der Haltering ausdehnt. Der Vorsprung passt perfekt in die Nut des passenden Spannschlosses, sodass der Vorsprung beim Einbau des Sicherungsrings in die Nut in die Nut einrastet. Durch diese Funktion kann der Haltering auch bei Drehzahlen ordnungsgemäß funktionieren, die weit über der Drehkapazität standardmäßiger elastischer Halteringe liegen. Somit ermöglicht diese Selbsthemmung, dass der Haltering bei hohen Geschwindigkeiten arbeitet, Vibrationen standhält und beschleunigt, während er gleichzeitig ein gewisses Maß an Stoßbelastung absorbiert. Der selbstsichernde Vorsprung kann sich am Außendurchmesser des Halterings (bei äußeren elastischen Halteringen), am Innendurchmesser (bei inneren elastischen Halteringen) oder auf der Mittellinie befinden.
Elastische Sicherungsringe für Wellen unterliegen Fliehkräften. Wenn diese Zentrifugalkräfte so groß sind, dass sich der elastische Sicherungsring ausdehnt und nicht mehr fest in der Nut sitzt, kann es zu einem Ausfall kommen. Da immer mehr Anwendungen höhere Rotationskapazitäten erfordern. Wenn Ihre Anwendungsanforderungen die empfohlene Rotationskapazität für Standard-Elastomer-Sicherungsringe überschreiten, sind kundenspezifische Sicherungsringe oder selbstsichernde Sicherungsringe für spezifische Anwendungsanforderungen erhältlich. Da die Drehkapazität von mehreren Parametern abhängt (z. B. Dicke, radiale Wandgröße, Passung und Presspassung zwischen Haltering und Nut, Durchmesser usw.), kann sie durch Erhöhen der radialen Wandgröße und/oder der Passung des Halterings an der Nut erhöht werden. Wenn die Rotationskapazität nach einigen Anpassungen immer noch nicht für die Anwendung ausreicht, kann eine selbstsichernde Funktion des Sicherungsrings hinzugefügt werden.
Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 47–48 Seiten).
ProductPackaging
Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

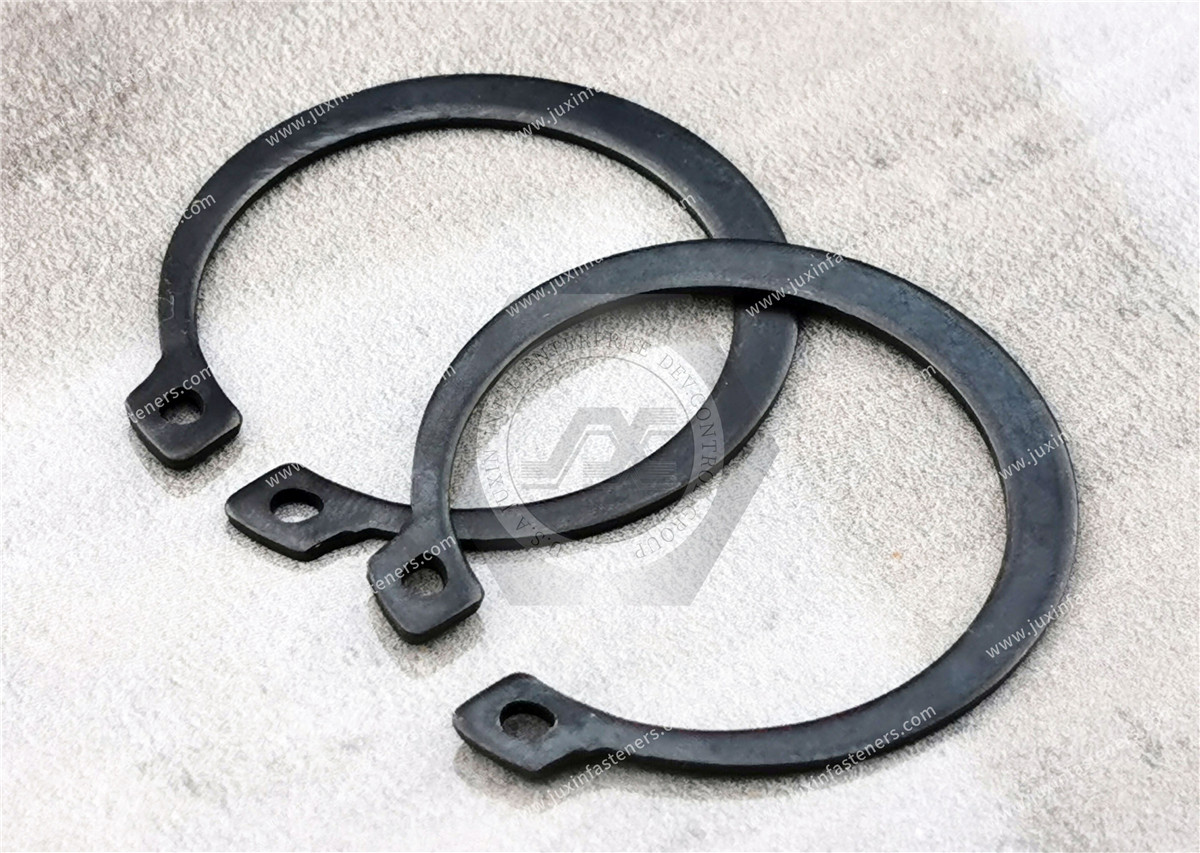

ProductPictures
