Schmetterlingsscheibe

Hauptmaterial: S60C.65Mn oder Edelstahl SUS304.316 (A2.A4) und andere spezielle kundenspezifische Materialien.
Standard: NFE25510, DIN6796-HS

Jetzt nachfragen Nächste Produkte

Produktspezifikation

Tellerfederscheiben DIN6796 – Konische Federscheiben
Tellerfederscheiben, auch Tellerscheiben, Tellerscheiben, Hochleistungs-Schraubscheiben und konische Federscheiben genannt.
Name: Tellerfederscheiben DIN6796
Hauptmaterial: S60C.65Mn.60Si2Mn.50CrVA oder SUS304.316 (A2.A4) und andere spezielle kundenspezifische Materialien.
Oberflächenbehandlung: Edelstahl gehärtet und in Originalfarbe poliert oder Federstahl phosphatschwarz, mechanisch verzinkt, vernickelt, Dacromet-beschichtet. (Herstellungsanforderungen: 42-52HRC)
Allgemeine Spezifikationen: M2 – M125, M42 und höher müssen angepasst werden

Deutsche Standard-DIN6796-Scheibenscheiben, auch bekannt als „konische elastische Unterlegscheiben“, „Scheibenfederscheiben“ oder „Schalenscheiben“, die Form der Feder wie eine Scheibe, die Unterlegscheibe wird flach gedrückt und ihre Belastung beträgt 70–90 % der Schraubenlast, geeignet für hochfeste Schrauben der Güteklasse 8,8–12,9. Die Belastung der Unterlegscheibe beim Pressen beträgt 70-90 % der Belastung der Schraube und ist für hochfeste Schrauben der Klassen 8,8 bis 12,9 geeignet. Scheibenscheiben werden verwendet, um die Bildung von Setzungen in der Schraubverbindung auszugleichen, um ein Lösen der Verbindung zu verhindern, und um Verschleiß, Kriechen, thermische Ausdehnung, Kontraktion und Kompression der Dichtungen der Verschleißteile auszugleichen. Scheibenscheiben nach DIN6796 ähneln den standardmäßigen Scheibenscheiben nach NFE 25510, Scheibenscheiben nach DIN6908 für montierte Teile und DIN2093.
Die Produktqualität der Tellerfederscheiben wird strikt nach den Normen DIN6796 und JB/ZQ4010.ISO10670 durchgesetzt. Das verwendete Material besteht aus hochwertigem Federstahl 60Si2MnA.50CrVA.SK5 oder gewöhnlichem Federstahl 65MN usw., je nach Kundenwunsch können auch spezielle Materialien hergestellt werden, z. B. Edelstahlmaterialien, gewöhnlicher Edelstahl: 301, 304; ausscheidungshärtender Edelstahl 17-7PH, 15-5PHMo, 30W4Cr2v, GH145, GH718 usw.; Sondermaterialien müssen gebucht werden. Alle Produkte werden einer strengen elastischen Härtung unterzogen, die die mechanischen Eigenschaften und die Anti-Lockerungswirkung der Produkte absolut garantiert. Die Produktion und Herstellung von Tellerfederscheiben nach deutscher Norm DIN6796 mit hoher Ermüdungslebensdauer, geringer Verformung und hoher Tragfähigkeit ist die perfekte Wahl für Schraubenverbindungen.
Vorteile und Merkmale: hohe Axiallast, hohe Ermüdungslebensdauer, Kompensation hoher Lastabfälle (verursacht durch Temperaturunterschiede), wirksame Reduzierung der negativen Auswirkungen dynamischer Lasten, Lockerungsschutz, hohe Elastizität, gleichmäßige Lastkonzentration und hohe Sicherheit.
Anwendung: Dieses Produkt wird heute häufig in Elektrogeräten, Aufzügen, Türmen, mechanischen Geräten und medizinischen Maschinenprodukten zur Unterstützung scheibenförmiger, verbesserter Befestigungsprodukte verwendet. Die Qualität entspricht der deutschen Norm DIN6796 für Scheibenfedern.

Die Größe kann auch den Anforderungen des Kunden entsprechend angepasst werden. Weitere Produktdetails finden Sie im detaillierten Spezifikationsblatt (PDF, CAD, 25–26 Seiten).

ProductPackaging

Verpackung: Die Innenverpackung besteht aus Polyschaum, die Außenschicht ist ein Karton. Die Kartongrößen betragen 29*19*19,5 cm bzw. 23,5*17,5*8 cm. Die Palettenmaße betragen 215*100*90 cm oder können nach Ihren Wünschen individuell angepasst werden.

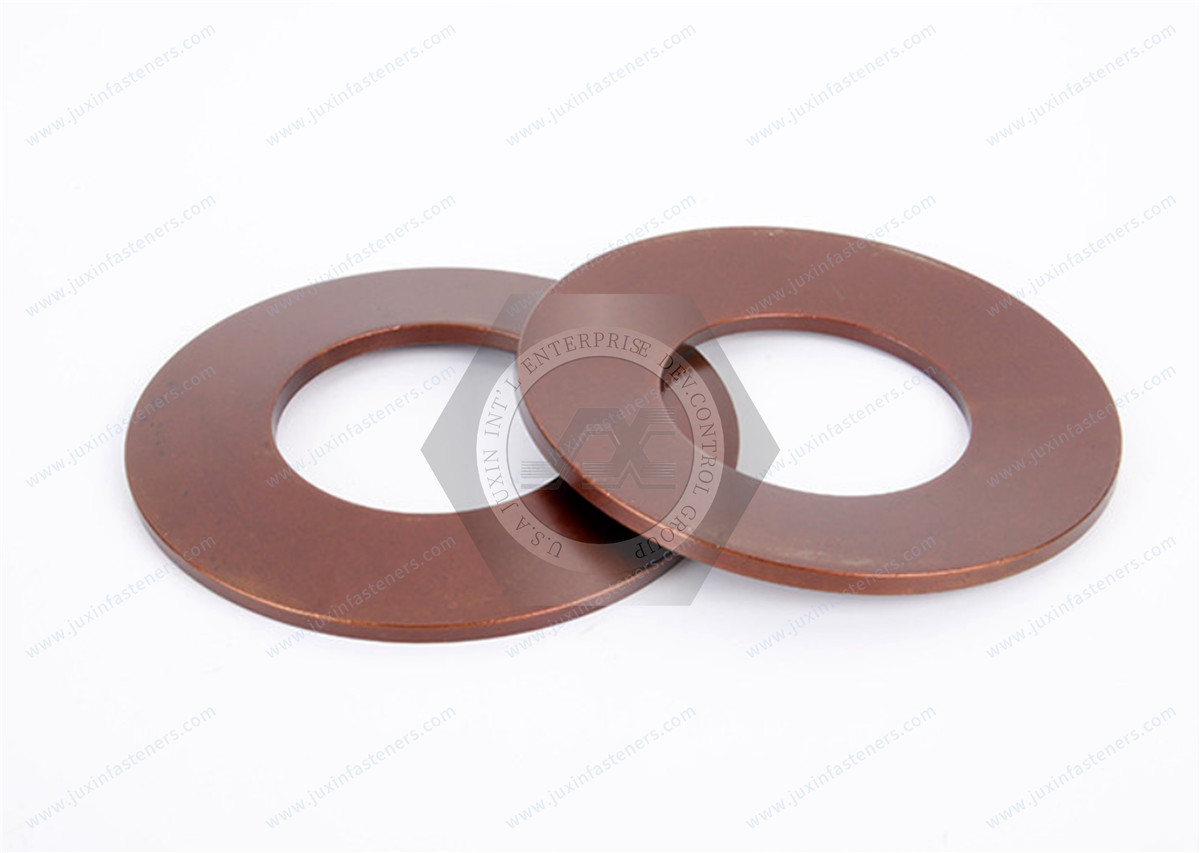

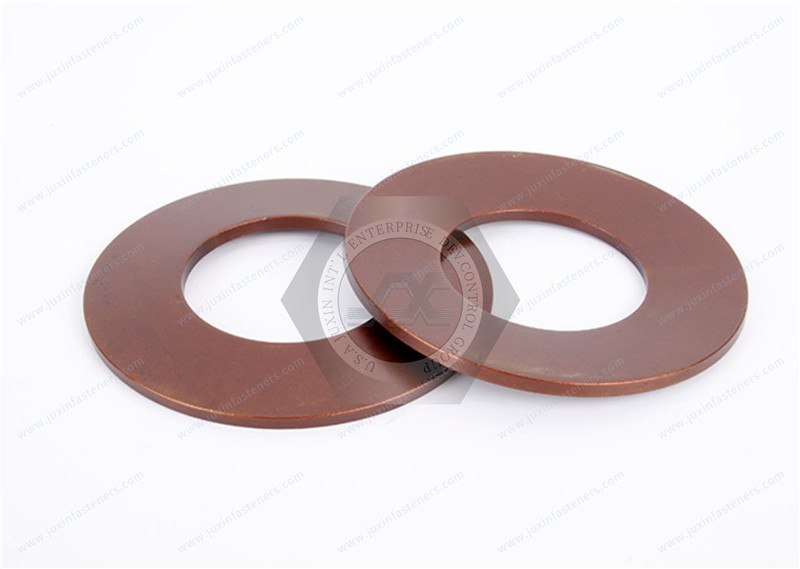

ProductPictures
