DIN985 Selbstsichernde Nylonmuttern aus Edelstahl für Schienenverkehrsanwendungen | Einführung in eine Lösung für hochzuverlässige, sich lösende Verbindungselemente: Missionskritische Befestigungen für die Schienenverkehrstechnik

DIN985 Selbstsichernde Nylonmuttern aus Edelstahl für Schienenverkehrsanwendungen | Hochzuverlässige Lösung gegen Lösen von Befestigungselementen

Einführung: Missionskritische Befestigung für die Schienenverkehrstechnik

In Herstellung von SchienenverkehrsausrüstungDie Zuverlässigkeit der Befestigung steht in direktem Zusammenhang mit der Betriebssicherheit, dem Personenschutz und der langfristigen Kontrolle der Wartungskosten. Ständige Vibrationen, zyklische Stoßbelastungen, Feuchtigkeit und korrosive Umgebungen stellen eine der anspruchsvollsten Betriebsbedingungen für mechanische Verbindungen dar.

Selbstsichernde Nylonmuttern aus Edelstahl DIN985 bieten eine bewährte technische Lösung für diese Herausforderungen. Als fortgeschritten Selbstsichernde Nylon-Edelstahlmuttern kombinieren die Korrosionsbeständigkeit von Edelstahl mit der vorherrschenden Drehmomentsicherung Leistung einer Nyloneinlage, die eine langlebige Antilockerungsstabilität für Schienenfahrzeuge und Infrastruktursysteme bietet.

Sie werden häufig verwendet Karosseriestrukturen, Drehgestellbaugruppen, Innensysteme und Befestigungspunkte für Bordausrüstung, wo Vibrationsfestigkeit und Zuverlässigkeit von entscheidender Bedeutung sind.

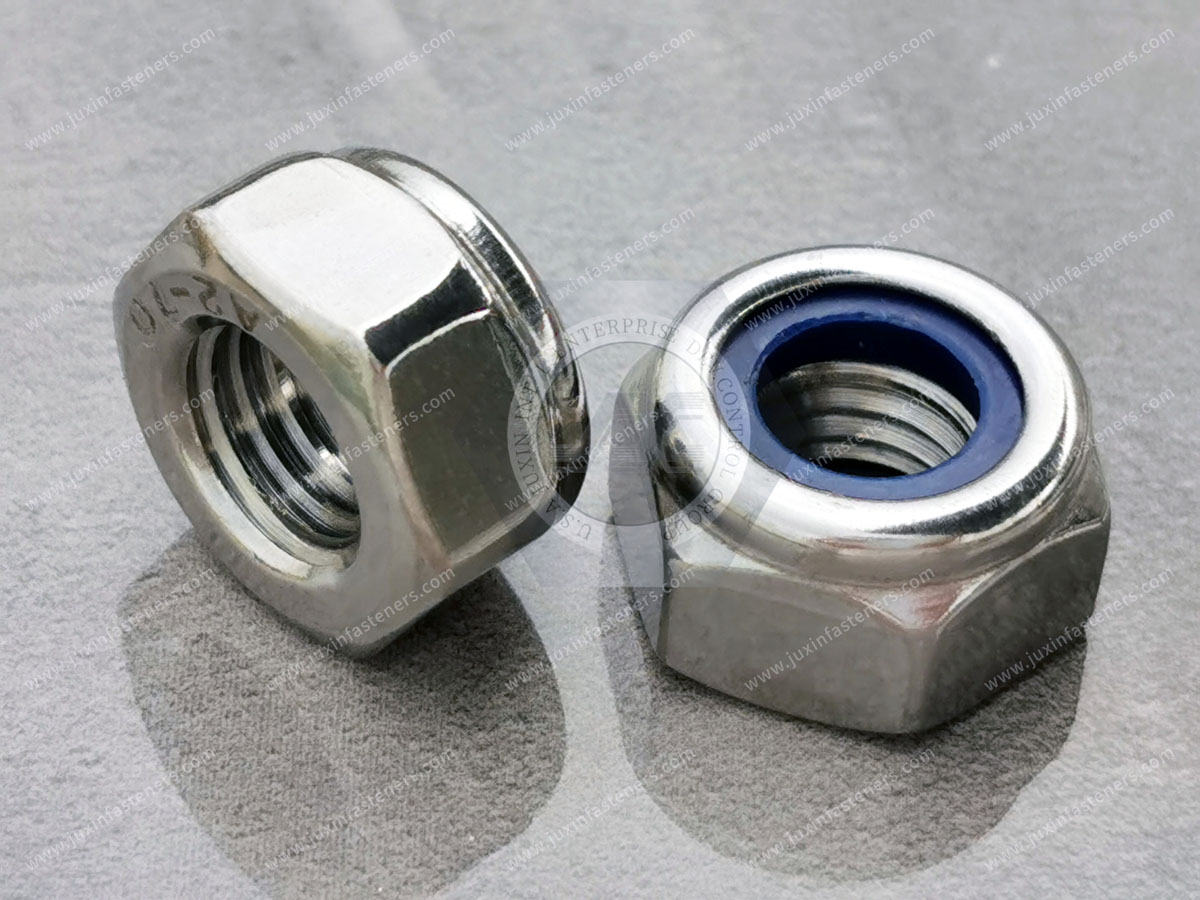

1. Konstruktionsprinzip der selbstsichernden Nylonmuttern DIN985 aus Edelstahl

Der Selbstsichernde Nylonmutter aus Edelstahl DIN985 ist ein effektives Drehmoment-Lockerungs-Befestigungselement Entwickelt für Transportumgebungen mit hohen Vibrationen.

Strukturelle Zusammensetzung:

• Mutternkörper aus Edelstahl (üblicherweise Güteklasse A2-70/A4-80)

• Nylon 6/6-Einsatz an der Gewindesicherungszone

Verriegelungsmechanismus:

Wenn die Schraube festgezogen ist:

• Der Bolzen drückt den Nyloneinsatz zusammen

• Das Nylon erfährt eine kontrollierte elastische Verformung

• Auf die Gewindegänge wird ein radialer Druck erzeugt

• Der Reibungswiderstand erhöht sich deutlich

• Ein Lockern der Rotation durch Vibration wird verhindert

Dieser Mechanismus gewährleistet eine stabile Drehmomenterhaltung auch bei langfristigem dynamischem Schienenbetrieb.

 2. Kernvorteile bei Schienenverkehrsanwendungen

2.1 Überlegene Antivibrationsleistung

Selbstsichernde Muttern aus Edelstahl-Nylon (DIN985-Standard) bieten eine hervorragende Vibrationsfestigkeit:

• Die Vibrationsermüdungslebensdauer ist um ein Vielfaches länger als bei herkömmlichen Verbindungselementen

• Hält die Vorspannungsstabilität bei kontinuierlichen, durch die Schiene verursachten Vibrationen aufrecht

• Reduziert das Risiko einer strukturellen Lockerung kritischer Baugruppen

Dies ist für Hochgeschwindigkeitszüge, U-Bahn-Systeme und Güterschienenfahrzeuge von entscheidender Bedeutung.

 2.2 Hervorragende Korrosionsbeständigkeit für raue Umgebungen

Der Schienenverkehr findet in Umgebungen statt, die folgenden Einflüssen ausgesetzt sind:

• Luftfeuchtigkeit

• Salzsprühnebel

• Temperaturschwankungen

• Städtische Verschmutzung

Gehäuseoptionen aus Edelstahl wie:

• A2-70 (Edelstahl 304)

• A4-80 (Edelstahl 316 für Meeres- oder stark korrosive Umgebungen)

sorgen für langfristigen Korrosionsschutz und strukturelle Haltbarkeit.

 2.3 Breite Temperaturanpassungsfähigkeit

• Einsatzbereich des Nyloneinsatzes: -50°C bis +100°C

• Geeignet für die meisten Bahnbetriebsumgebungen

• Bietet Vorteile bei der Abdichtung und elektrischen Isolierung

 2.4 Standardisierung und technische Zuverlässigkeit

Selbstsichernde Nylonmuttern aus Edelstahl DIN985 Einhaltung internationaler Standards:

• ISO 7040 / ISO 7041

• Definierte Festigkeitsklassen (8, 9, 10, 12)

• Standardisierte Maßreihen für globale Kompatibilität

Dies gewährleistet eine vorhersehbare Leistung in OEM-Design- und Wartungssystemen.

 3. Anwendungsbereiche in der Schienenverkehrsausrüstung

3.1 Karosseriestruktursysteme

• Innen- und Außenrahmenverbindungen

• Tragende Bauwerksverbindungen

• Plattenmontagesysteme

Diese Verbindungen erfordern eine Langzeitstabilität unter ständiger Vibration.

 3.2 Drehgestell- und Untergestellbaugruppen

• Befestigungspunkte für die Aufhängung

• Halterungs- und Gestängeverbindungen

• Geräteunterstützungsstrukturen

Diese Bereiche unterliegen hochfrequenten mechanischen Belastungen und Stoßbelastungen.

 3.3 Installation der Bordausrüstung

• Montage im Schaltschrank

• Gehäuse für Steuerungssysteme

• Kommunikations- und Überwachungssysteme

Gewährleistet eine stabile Leistung wichtiger Bordelektronik.

 3.4 Innensysteme und Zusatzkomponenten

• Sitzstrukturen

• Handlaufsysteme

• HVAC- und Rohrleitungshalterungen

Bietet sichere Befestigung bei vereinfachter Installation.

 4. Technische Vorteile gegenüber herkömmlichen Verriegelungsmethoden

4.1 Im Vergleich zu Doppelmuttersystemen

• Kompaktere Struktur

• Schnellere Montage (einziger Befestigungsschritt)

• Höhere axiale Laststabilität bei Vibration

 4.2 Im Vergleich zu Federscheiben

• Keine Verschlechterung durch Ermüdung im Laufe der Zeit

• Stabilere Langzeit-Verriegelungsleistung

• Reduziertes Risiko einer Lockerung in Umgebungen mit ständigen Vibrationen

 4.3 Im Vergleich zur Klebeverriegelung

• Vollständig abnehmbar und wartbar

• Kein chemisches Alterungs- oder Kontaminationsrisiko

• Besser geeignet für Schienenwartungszyklen

 5. Technische Einschränkungen und Auswahlüberlegungen

5.1 Temperaturbeschränkung

• Die Leistung von Nylon nimmt darüber ab +120°C

• Bremssystem oder Zonen mit hoher Hitze erfordern eine Bewertung

• Alternative: Selbstsichernde Ganzmetallmuttern können in Bereichen mit extremer Hitze bevorzugt werden

 5.2 Einschränkung der Wiederverwendbarkeit

• Empfohlene Wiederverwendung: Maximal 3–5 Zyklen

• Die Verformung des Nyloneinsatzes ist mit der Zeit irreversibel

• Kritische Schienenkomponenten erfordern eine geplante Austauschstrategie

 5.3 Installationsanforderungen

• Trockenaufstellung empfohlen (keine Schmierung)

• Das Drehmoment muss mit kalibrierten Drehmomentwerkzeugen kontrolliert werden

• Ein falsches Drehmoment beeinträchtigt die vorherrschende Verriegelungsleistung

 5.4 Wartungsstrategie

• In Inspektionspläne zur vorbeugenden Wartung einbeziehen

• Überwachen Sie die Drehmomenterhaltung in Zonen mit hoher Vibration

• Ersetzen Sie sicherheitskritische Baugruppen proaktiv

 6. Industriestandards und Qualitätskontrolle

Für Anwendungen im Schienenverkehr Selbstsichernde Nylonmuttern aus Edelstahl DIN985 müssen strenge Qualitäts- und Rückverfolgbarkeitsanforderungen erfüllen:

• Internationale Standards ISO 7040 / ISO 7041

• Mechanische Eigenschaftsklassen (A2-70 / A4-80)

• Dokumentation der Rückverfolgbarkeit auf Chargenebene

• Validierung von Drehmomentleistungs- und Vibrationstests

Qualitätssicherungssysteme gewährleisten die Konsistenz bei großen Schienenfertigungsprojekten.

 7. Technologieentwicklung und Innovationstrends

Der Selbstsichernde Mutter aus Edelstahl und Nylon Die Branche entwickelt sich mit technischen Verbesserungen weiter, wie zum Beispiel:

• Optimierte Nylon-Einführpräzision für verbesserte Drehmomentstabilität

• Entwässerungsrillendesigns verhindern Feuchtigkeitsspeicherung

• Verbesserte Anti-Lockerungs-Geometrien für längere Lebensdauer

• Verbesserter Spritzguss- und Montagebereich

• Erhöhte Automatisierung in der Fertigung und Qualitätsprüfung

Diese Innovationen verbessern die Zuverlässigkeit von Hochgeschwindigkeitsbahnsystemen und U-Bahn-Netzen weiter.

Fazit: Eine bewährte Befestigungslösung für Sicherheit und Zuverlässigkeit im Schienenverkehr

Selbstsichernde Nylonmuttern aus Edelstahl DIN985 Bereitstellung einer äußerst zuverlässigen Befestigungslösung für die Schienenverkehrstechnik durch Kombination von:

• Korrosionsbeständigkeit von Edelstahl

• Nylon 6/6 mit vorherrschender Drehmomentverriegelungstechnologie

• Hohe Vibrationsfestigkeit

• Standardisierte globale technische Kompatibilität

Für Bahn-OEMs, Wartungsingenieure und Beschaffungsteams: Selbstsichernde Muttern aus Edelstahl und Nylon Bieten Sie eine ausgewogene Lösung für:

✔ Langfristige Betriebssicherheit
✔ Antivibrationsstabilität
✔ Korrosionsbeständigkeit
✔ Wartungseffizienz
✔ Standardisierte globale Benutzerfreundlichkeit

In anspruchsvollen Schienenverkehrsumgebungen, in denen Sicherheit und Zuverlässigkeit nicht verhandelbar sind, sind selbstsichernde Muttern aus Nylon nach DIN985-Edelstahl nach wie vor eine bewährte und weit verbreitete Befestigungstechnologie.
