DIN985 selbstsichernde Muttern aus hochfestem Nylon für Schienentransporthalterungen | Einführung in eine vibrationsbeständige, sich lösende Befestigungslösung: Hochzuverlässige Befestigung für Struktursysteme des Schienenverkehrs

DIN985 selbstsichernde Muttern aus hochfestem Nylon für Schienentransporthalterungen | Vibrationsbeständige, sich lösende Befestigungslösung

Einführung: Hochzuverlässige Befestigung für Struktursysteme des Schienenverkehrs

ImIndustrie für die Herstellung von SchienenverkehrsmittelnHalterungssysteme und Aufhängungsstrukturen sind im Betrieb ständigen Vibrationen, dynamischen Belastungen und langfristiger Ermüdungsbeanspruchung ausgesetzt. Diese rauen Bedingungen machen das Lösen von Befestigungselementen zu einem der kritischsten Zuverlässigkeitsrisiken, die sich auf die Fahrzeugsicherheit und -lebensdauer auswirken.

Selbstsichernde Muttern aus hochfestem Nylon nach DIN985 bieten eine bewährte technische Lösungdiese Herausforderungen. Als fortgeschrittenselbstsichernde Muttern aus hochfestem NylonSie kombinieren die elastische Dämpfungsleistung eines Nyloneinsatzes mit der strukturellen Festigkeit eines Metallmutternkörpers und gewährleisten so eine stabile, langfristige Antilockerungsleistung im Schienenverkehr.

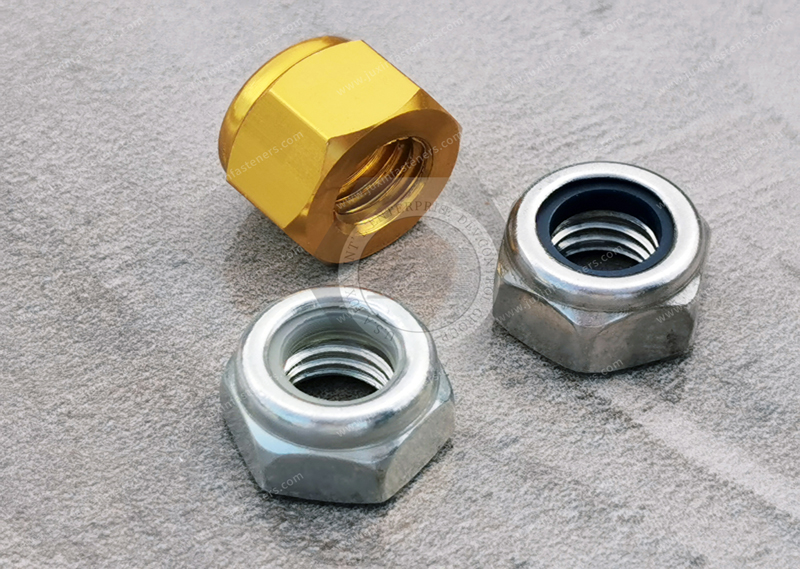

1. Konstruktionsprinzip der selbstsichernden Muttern aus hochfestem Nylon nach DIN985

Die Kernstruktur vonSelbstsichernde Muttern aus hochfestem Nylon nach DIN985besteht aus:

• Gehäuse aus hochfestem Kohlenstoffstahl oder Edelstahl

• Im oberen Fadenbereich eingebetteter Nylon 6/6-Einsatz

Arbeitsmechanismus:

Wenn die Schraube festgezogen ist:

• Die Bolzengewinde komprimieren den Nyloneinsatz

• Im Nylonring kommt es zu einer elastischen Verformung

• Es entsteht ein kontinuierlicher Radialdruck

• Der Reibungswiderstand erhöht sich deutlich

• Vibrationsbedingte Lockerungen werden wirksam verhindert

Dadurch entsteht einwirksames Drehmoment-Anti-Lockerungssystem, speziell für Schienenanwendungen mit hohen Vibrationen entwickelt.

 2. Kernvorteile von Halterungssystemen für den Schienenverkehr

2.1 Hervorragende Lockerungs- und Vibrationsfestigkeit

Schienentransporthalterungen sind ständig folgenden Belastungen ausgesetzt:

• Zugvibrationen während des Betriebs

• Verfolgen Sie Unregelmäßigkeiten und dynamische Auswirkungen

• Strukturschwingungen bei Lastwechseln

Selbstsichernde Muttern aus hochfestem Nylon nach DIN985bieten:

• Die Vibrationslebensdauer ist um ein Vielfaches länger als bei Standard-Befestigungssystemen

• Stabile Vorspannungserhaltung bei kontinuierlicher dynamischer Belastung

• Deutliche Reduzierung lockerungsbedingter Ausfälle

Dies gewährleistet die langfristige strukturelle Integrität von Schienenmontagesystemen.

 2.2 Breite Anpassungsfähigkeit an die Umwelt

• Einsatzbereich des Nyloneinsatzes:-50°C bis +100°C

• Geeignet für die meisten Betriebsbedingungen im Schienenverkehr

• Deckt saisonale und regionale Temperaturschwankungen ab

Feuchtigkeitsoptimiertes Strukturdesign

Erweiterte Versionen umfassen:

• Entwässerungskanalstrukturen

• Design zur Verhinderung von Feuchtigkeitsspeicherung

Dies verbessert die Langzeitstabilität in feuchten oder kondensationsanfälligen Schienenumgebungen.

 2.3 Hohe mechanische Festigkeit und Standardkonformität

Der Mutternkörper besteht aus:

• Hochfester Kohlenstoffstahl

• Edelstahl (für Korrosionsbeständigkeitsanwendungen)

Verfügbare Festigkeitsklassen:

• Klasse 5

• Klasse 8

• Klasse 9

• Klasse 10

• Klasse 12

Einhaltung internationaler Standards wie:

• ISO 7040

• ISO 7041

• Standards der Bahnindustrie

gewährleistet Kompatibilität und technische Zuverlässigkeit.

 2.4 Vereinfachte Installation und Reduzierung der Lebenszykluskosten

Im Vergleich zu herkömmlichen Schließsystemen:

• Keine Federscheiben oder zusätzliche Verriegelungskomponenten erforderlich

• Die Installation in einem Schritt verbessert die Montageeffizienz

• Reduzierter Wartungsaufwand

• Niedrigere Gesamtlebenszykluskosten in Schienensystemen

Bei Hochgeschwindigkeitsbahnanwendungen können richtig konzipierte Befestigungssysteme wartungsfreie Betriebszyklen von bis zu unterstützen15 Jahrein kritischen Versammlungen.

 3. Anwendung in Aufhängungssystemen für den Schienenverkehr

3.1 Kritische tragende Verbindungspunkte

Verwendet in:

• Schnittstellen zur Karosseriemontage

• Aufhängungshalterungsknoten

• Querkrafttragende Gelenke

Technischer Vorteil:

• Verhindert Strukturlockerung bei ständiger Vibration

• Eliminiert durch Mikrobewegungen verursachte Geräusche

• Verbessert die langfristige Strukturstabilität

 3.2 Drehgestell- und Untergestell-Halterungssysteme

Verwendet in:

• Drehgestellrahmenverbindungen

• Befestigungspunkte für die Sekundäraufhängung

• Stoßdämpferhalterungssysteme

Nutzen:

• Hält die Vorspannung bei dynamischen Schienenlasten aufrecht

• Reduziert das Risiko von Verschleiß und Ermüdungsausfällen

• Verbessert die Betriebssicherheit von Schienenfahrzeugen

 3.3 Gerätemontage und Hilfssysteme

Verwendet in:

• Schaltschrankhalterungen

• HVAC-Montagesysteme

• Halterungen für Kabelrinnen

Nutzen:

• Stabile Befestigung bei Vibration und Schock

• Verhindert lockerungsbedingte Systemausfälle

• Unterstützt die langfristige Betriebszuverlässigkeit

 3.4 Tragwerksanwendungen für Hochgeschwindigkeitszüge

Verwendet in:

• Innenmontagesysteme für Hochgeschwindigkeitszüge

• Strukturverstärkungshalterungen

• Baugruppen zur Fahrgastsicherheit

Nutzen:

• Gewährleistet langfristige Befestigungsstabilität

• Reduziert die Wartungshäufigkeit

• Verbessert die allgemeine Systemzuverlässigkeit

 4. Technische Auswahl- und Installationsrichtlinien

4.1 Auswahl von Standards und Spezifikationen

Für Anwendungen im SchienenverkehrSelbstsichernde Muttern aus hochfestem Nylon nach DIN985sollte Folgendes einhalten:

• ISO 7040 / ISO 7041

• Normen zur Schienenbefestigung

• Metrischer Gewindebereich: M3–M36

Auswahl muss übereinstimmen:

• Ladebedingungen

• Vibrationsfrequenz

• Platzbeschränkungen bei der Installation

 4.2 Auswahl der Festigkeitsklasse

• Klasse 8–10: Standard-Schienenmontagesysteme

• Klasse 12: Strukturelle und sicherheitskritische Anwendungen mit hoher Belastung

 4.3 Wiederverwendbarkeitskontrolle

• Empfohlene Wiederverwendung:Maximal 3–5 Zyklen

• Der Nyloneinsatz verschlechtert sich bei wiederholtem Anziehen

• Kritische Schienenkomponenten müssen planmäßig ausgetauscht werden

 4.4 Installationsanforderungen

• Trockenmontage empfohlen (keine Schmierstoffe)

• Verwenden Sie drehmomentgesteuerte Anzugswerkzeuge

• Stellen Sie sicher, dass der Nyloneinsatz vollständig komprimiert ist

• Erreichen Sie die angegebene Vorspannung in einem einzigen Anzugsvorgang

Um die beabsichtigte Lockerungswirkung zu erzielen, ist eine ordnungsgemäße Installation unerlässlich.

 5. Vergleich mit alternativen Schienenbefestigungslösungen

5.1 Im Vergleich zu Federscheiben

• Federscheiben verlieren mit der Zeit an Elastizität

• Geringerer Widerstand bei Langzeitvibrationen

• Erfordern zusätzliche Montageschritte

 Selbstsichernde Muttern aus hochfestem Nylon nach DIN985 bieten eine integrierte, stabilere Sicherungsleistung.

 5.2 Im Vergleich zu Doppelmuttersystemen

• Höhere Installationskomplexität

• Erfordert zusätzlichen Platz und zusätzliche Komponenten

• Weniger geeignet für automatisierte Montage

Selbstsichernde Muttern aus Nylon verbessern die Effizienz und Konsistenz.

 5.3 Im Vergleich zu Ganzmetall-Sicherungsmuttern

• Ganzmetallkonstruktionen bieten bei extremer Hitze eine bessere Leistung

• Nylonkonstruktionen sorgen für eine bessere Dämpfung und ein gleichmäßigeres Drehmomentverhalten

• Besser geeignet für Standardtemperaturbereiche im Schienenverkehr

 6. Technologieentwicklung und Innovationstrends

Die Entwicklung vonSelbstsichernde Muttern aus hochfestem Nylon nach DIN985entwickelt sich weiter in Richtung:

• Mehrkanalige Entwässerungskonstruktionen mit Feuchtigkeitsschutz

• Ablösungssichere Nylon-Einsatzstrukturen

• Verbesserte Ermüdungsbeständigkeit bei zyklischer Vibration

• Hybrid-Verriegelungssysteme (Doppelschlitz + variables Gewinde + Federunterstützungsstrukturen)

Diese Innovationen erhöhen die Zuverlässigkeit in anspruchsvollen Bahnanwendungen weiter.

Fazit: Eine ausgereifte technische Lösung für Sicherheit und Zuverlässigkeit im Schienenverkehr

Selbstsichernde Muttern aus hochfestem Nylon nach DIN985bieten eine ausgereifte, standardisierte und äußerst zuverlässige Befestigungslösung für Schienentransporthalterungssysteme durch die Kombination von:

• Hochfeste strukturelle Leistung

• Bewährter Reibungsdämpfungsmechanismus aus Nylon

• Überragende Vibrationsfestigkeit

• Korrosion und Umweltanpassungsfähigkeit

• Vereinfachte Installation und Wartung

Für Bahningenieure, OEM-Hersteller und Beschaffungsteamsselbstsichernde Muttern aus hochfestem Nylon DIN985eine kritische Balance liefern aus:

✔Langfristige Vibrationsstabilität
✔Gewährleistung der strukturellen Sicherheit
✔Reduzierter Wartungsaufwand
✔Kosteneffizienz im Lebenszyklus
✔Standardisierte technische Kompatibilität

In modernen Schienenverkehrssystemen, in denen Sicherheit und Haltbarkeit nicht verhandelbar sind, bleiben selbstsichernde DIN985-Nylonmuttern eine wesentliche Befestigungstechnologie, um einen stabilen und zuverlässigen Betrieb kritischer Halterungsstrukturen zu gewährleisten.

Verpackungsstandard

Bei Juxin Fasteners verwenden wir standardisierte Exportverpackungen, um Produktschutz, Rückverfolgbarkeit und Einhaltung internationaler Logistikanforderungen zu gewährleisten.

1. Standard-Exportverpackung

Sofern nicht anders angegeben, werden alle Produkte gemäß unserer werksseitigen Standard-Exportverpackung verpackt, die Folgendes umfasst:

Feuchtigkeitsbeständiger Innenschutz

Verpackung in Polybeuteln oder kleinen Kartons je nach Bedarf

Verstärkte Exportkartons

Klare Kennzeichnung mit Teilenummer, Spezifikation, Chargennummer und Menge

Bei Bedarf Palettierung für den See- oder Lufttransport

Unsere Standardverpackung ist darauf ausgelegt, einen sicheren Transport, eine effiziente Lagerung und den internationalen Versand über große Entfernungen zu gewährleisten.

2. Maßgeschneiderte Verpackungsoptionen

Wir bieten auch maßgeschneiderte Verpackungslösungen entsprechend den Kundenanforderungen an, einschließlich, aber nicht beschränkt auf:

Private Etikettierung

Maßgeschneiderte Barcodes

Spezifische Kartonabmessungen

Einzelhandelsverpackung

Spezielle Palettenkonfiguration

Kundenspezifische Kennzeichnung und Kennzeichnung

Bitte beachten Sie, dass kundenspezifische Verpackungen je nach Komplexität der Anforderungen mit zusätzlichen Kosten und längeren Lieferzeiten verbunden sein können.

3. Compliance und Qualitätssicherung

Alle Verpackungsprozesse werden im Rahmen unseres ISO 9001-Qualitätsmanagementsystems kontrolliert, um Konsistenz, Rückverfolgbarkeit und Produktintegrität in der gesamten Lieferkette sicherzustellen.
